| 증명서: | 세륨 | 보증: | 18 달 |
|---|---|---|---|
| 재료: | PTFE | 플랜지 기준: | DIN, BS, ANSI |
| 플랜지 물자: | 탄소강 | 동점 막대: | 탄소 강철, 스테인리스 |
| 일 압력: | PN10,PN16 | OEM: | 15 년의 경험 |
| 하이 라이트: | ptfe에 의하여 일렬로 세워지는 풀무,테플론은 팽창 이음을 노호합니다 |
||

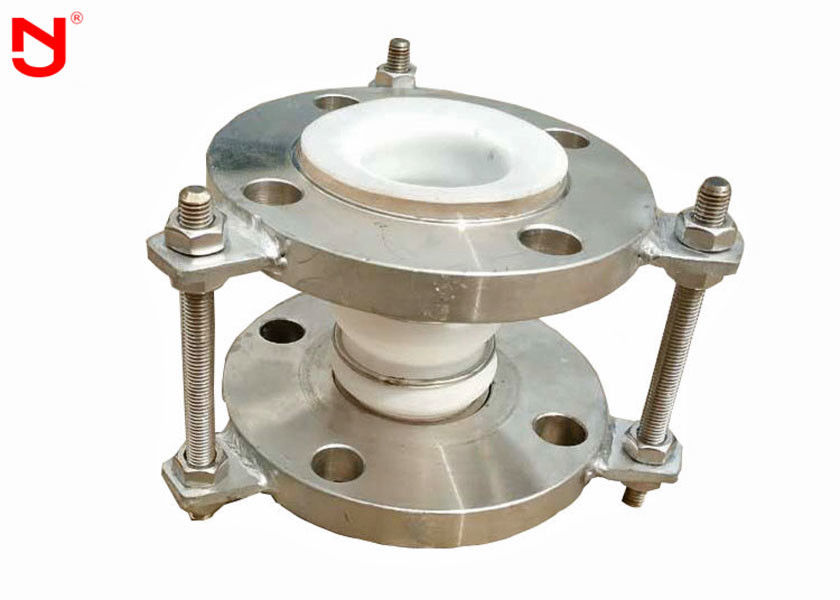

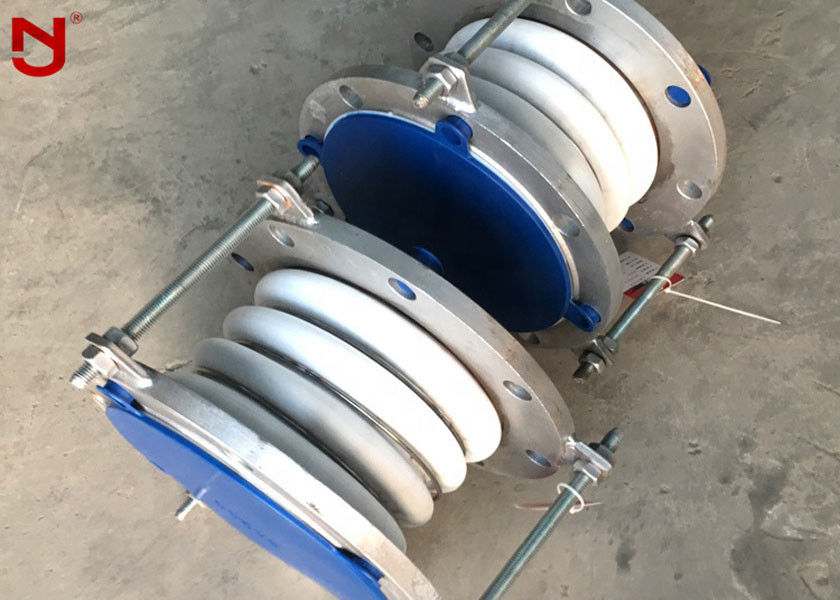

고급 품질 PTFE는 플랜지와 셀로스형신축이음을 주름지게 했습니다
기술
다밍 뒤엉킨 PTFE는 아마 사실상 모든 화학 제품, 셀프 크리닝, 비접착성, 우수한 약화, 결함 반대자에 활발치 못하고 극단적으로 탄력적인 모든 애플리케이션을 위한 최적 굽힐 수 있는 호스입니다. 다밍은 얕은 나선형인 회선과 나선 외부 스테인레스 와이어 지원과 특허 받는 처리에 의해 생산됩니다.
SS304 스테인레스 강 꼰 PTFE/ 일직선 호스는 주로 양쪽 끝 위의 구부린 금속 커넥터로, 안쪽 호우스 (이상적 내부식제)과 보호와 차용 압력을 위한 스테인레스 강 브레이드 외부로 구성됩니다.
특징
1. 우수한 내화학성
2. 높고 낮은 온도 저항 (260' Ｃ에 대한 -100' Ｃ)
3. 고압 저항
4. 반노화, 노화 문제 없는 장수
5. 마모 방지, 높은 주유
6. 쉽게 청소되는 부식 방지, 비접착성
7. 내염성
8. 전기적으로 격리됩니다
9. 우수한 신축성
구조
내부 : PTFE는 물을 뿌립니다, 호스가 활강총 PTFE일 수 있고, 사용된 높고 낮온도, 내부식성, 비접착성을 위해, 또한 뒤얽혔습니다.
외부 : SUS304 스테인레스 강은 땋았습니다. 고압 저항. 모든 종류의 결합은 이용 가능할 수 있습니다.
기술 매개 변수
| 디라미터디엔 밀리미터 | 최대의 3 파도는 능력을 충족시킵니다 | 가장 큰 노동력을 허용하세요 |
3파장 |
접속 플랜지 사이즈 |
||||||||
| 축 방향/좌표 축의 Ｘ 밀리미터 | 가로지르는 Ｙ 밀리미터 | 각도 θ | 내부 압력 | PN0.6Mpa | PN1.0Mpa | |||||||
| 02-1 | 02-2 | TF02-1 | TF02-2 | Kpa | Ｋ | 엔-M | Ｋ | 엔-M | ||||
| 100 | 26 | 25 | 33 | 20 | 0.5 | 0.6 | 28 | 95 | 170 | 180 | 8-M16 | |
| 124 | 29 | 0.4 | 0.5 | 24 | 105 | 200 | 8-M16 | 210 | ||||
| 150 | 32 | 20 | 26 | 18 | 115 | 225 | 240 | 12-M20 | ||||
| 200 | 40 | 15 | 0.35 | 0.4 | 17 | 125 | 280 | 295 | ||||
| 250 | 42 | 27 | 0.3 | 0.35 | 14 | 135 | 335 | 12-M16 | 350 | |||
| 300 | 44 | 13 | 145 | 395 | 12-M20 | 400 | ||||||
| 350 | 46 | 0.2 | 0.25 | 150 | 445 | 460 | ||||||
| 400 | 0.1 | 0.1 | 11 | 160 | 495 | 16-M20 | 515 | 16-M22 | ||||
| 450 | 48 | 12 | 16 | 180 | 550 | 565 | 20-M22 | |||||
| 500 | 0.08 | 200 | 600 | 20-M24 | 620 | 20-M27 | ||||||
| 600 | 49 | 0.05 | 0.06 | 10 | 220 | 705 | 24-M24 | 725 | ||||
| 700 | 50 | 240 | 810 | 24-M27 | ||||||||
| 800 | 10 | 13 | 260 | 920 | ||||||||
| 900 | 0.03 | 0.035 | 9 | 280 | 1020 | |||||||
| 1000 | 52 | 300 | 1120 | 28-M27 | ||||||||
| 1200 | 8 | 10 | 7 | 320 | ||||||||
파형 이음에 대한 도입
또한 확장 벨로스로 알려진 스텐레스 스틸 벨로우즈.그것은 파형관 (탄성 요소), 엔드 파이프, 브라켓, 관로와 다른 부속물로 구성됩니다.
파형 이음의 이론으로 일하기
스테인레스 강 벨로스신축이음은 벨로즈 보정기의 탄성 요소의 효과적 신장 변형을 이용하여, 열 신축성과 다른 이유에 의해 초래된 파이프라인, 관로 또는 혈관의 크기 변경을 흡수하는 보상기 장치입니다. 그것은 보정 소자에 속합니다, 굴대, 가로지르고 각변위를 흡수할 수 있습니다.
