원래 장소:
중국
브랜드 이름:
JINGNING
인증:
CE
모델 번호:
RFJY
저희와 연락

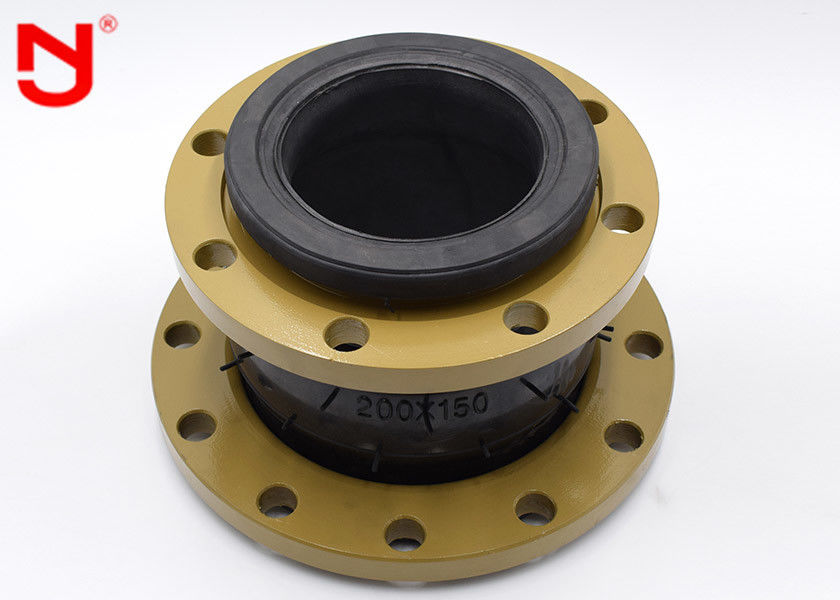

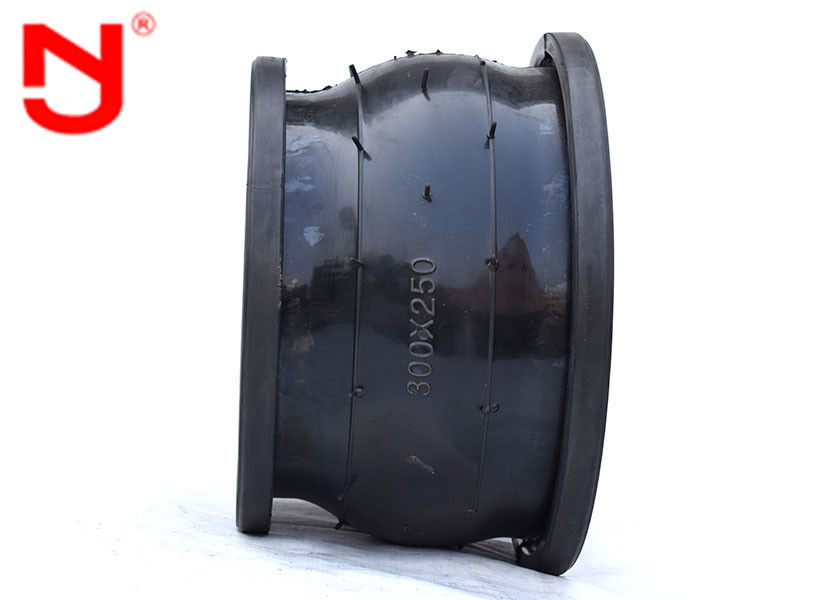

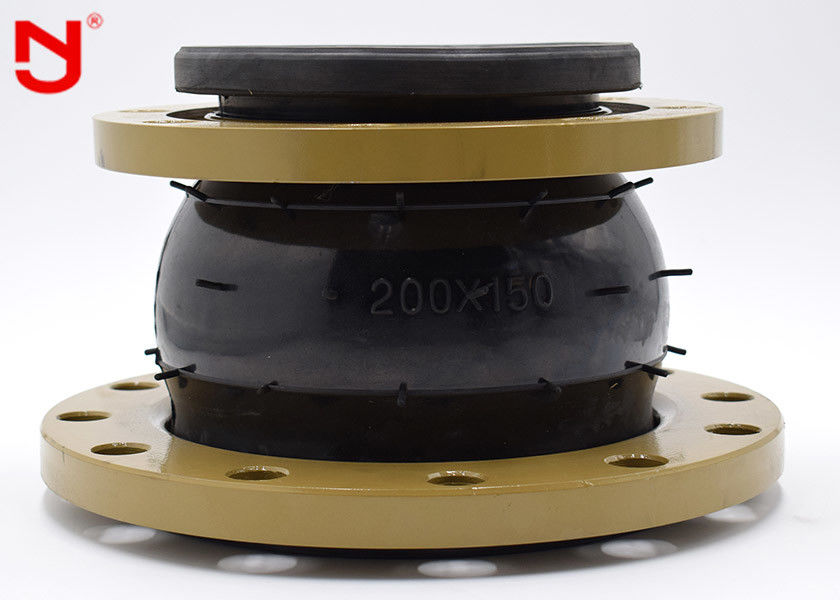

탄력적 epdm 고무 신축 이음쇠 삭감하는 타입 플렌지 말단
환원제 유형 고무 신축 이음쇠에 대한 도입 :
실용 신안은 탄력적 이상한 이상한 고무 이음과 관계가 있으며, 그것이 금속 파이프가 연결될 때 다른 구경의 문제를 해결할 수 있고, 충격 흡수와 소음 감소의 기능을 가지고 있고, 파이프라인의 설치부를 구하고 비용을 절감할 수 있습니다. 실용 신안은 내부 고무층, 구성 보강 층, 중간 고무층, 외부 고무층, 끝 부분 강화층, 금속 링 또는 철골 와어어 링, 금속 플랜지 또는 평행한 움직일 수 있는 공동으로 구성됩니다.
고유한 디지안, 단순 구조와 좋은 실링 성능으로, 고무 이음은 열팽창과 기계 진동과 더불어, 축소에 의해 초래된 파이프라인 변위 문제를 완전히 해결합니다.
특징 :
1.설치하고 유지하도록 쉬운 소용적, 탄력적인 빛
2.그것은 강경 충격 흡수와 구조성 잡음 전송을 서비브에서 감소시킵니다.
3.그것은 재 구조화와 플랜지 비평행성으로 수평선상이고 굴대이고 각도 치환의 유능합니다.
4.독립적으로 우리에 의해 개발된 안쪽 이음새가 없는 고압력 고무 이음은 부식성이어서 방해가 됩니다
고온, 산과 알칼리에서 고무 이음과 이로써 그것의 서비스 수명을 연장한 오일 방지 송유관의 내벽을 식각하는 것에서의 매체 .
스테인레스 강 플랜지된 동심형 삭감하는 충돌 신축 이음쇠의 생산
| 재료표 | ||
| 아니오. | 이름 | 재료 |
| 1 | 외부 고무층 | IIR, CR, EPDM, NR, NBR |
| 2 | 내부 고무층 | IIR, CR, EPDM, NR, NBR |
| 3 | 프레임 레이어 | 폴리에스터 코드 구성 |
| 4 | 플랜지 | Q235 304 316L |
| 5 | 보강재 링 | 비드 고리 |
| 상술 | DN50~300 | DN350~600 |
| 동작 압력 (MPa) | 0.25~1.6 | |
| 파열 압력 (MPa) | ≤4.8 | |
| 진공 (KPa) | 53.3(400) | 44.9(350) |
| 온도 (C) | - 20~+115 (특별한 조건 - 30~+250을 위해) | |
| 적용 가능한 매체 | 공기, 압축된 공기, 물, 바닷물, 뜨거운 물, 석유, 산-염기, 등.. | |
| DN(large)×DN(small) | 길이 | 굴대입니다 치환 (확대) |
굴대입니다 치환 (압축) |
광선의 치환 |
빗나가기 각 |
| (a1+a2)' | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35' |
| 50×40 | 180 | 15 | 18 | 45 | 35' |
| 65×32 | 180 | 15 | 18 | 45 | 35' |
| 65×40 | 180 | 15 | 18 | 45 | 35' |
| 65×50 | 180 | 15 | 18 | 45 | 35' |
| 80×32 | 220 | 15 | 18 | 45 | 35' |
| 80×50 | 180 | 20 | 30 | 45 | 35' |
| 80×65 | 180 | 20 | 30 | 45 | 35' |
| 100×40 | 220 | 20 | 30 | 45 | 35' |
| 100×50 | 180 | 20 | 30 | 45 | 35' |
| 100×65 | 180 | 22 | 30 | 45 | 35' |
| 100×80 | 180 | 22 | 30 | 45 | 35' |
| 125×50 | 220 | 22 | 30 | 45 | 35' |
| 125×65 | 180 | 22 | 30 | 45 | 35' |
| 125×80 | 180 | 22 | 30 | 45 | 35' |
| 125×100 | 200 | 22 | 30 | 45 | 35' |
| 150×50 | 240 | 22 | 30 | 45 | 35' |
| 150×65 | 200 | 22 | 30 | 45 | 35' |
| 150×80 | 180 | 22 | 30 | 45 | 35' |
| 150×100 | 200 | 22 | 30 | 45 | 35' |
| 150×125 | 200 | 22 | 30 | 45 | 35' |
| 200×80 | 260 | 22 | 30 | 45 | 35' |
| 200×100 | 200 | 25 | 35 | 40 | 30' |
| 200×125 | 220 | 25 | 35 | 40 | 30' |
| 200×150 | 200 | 25 | 35 | 40 | 30' |
| 250×100 | 260 | 25 | 35 | 40 | 30' |
| 250×125 | 220 | 25 | 35 | 40 | 30' |
| 250×150 | 220 | 25 | 35 | 40 | 30' |
| 250×200 | 220 | 25 | 35 | 40 | 30' |
| 300×125 | 260 | 25 | 35 | 40 | 30' |
| 300×150 | 220 | 25 | 35 | 40 | 30' |
| 300×200 | 220 | 25 | 35 | 40 | 30' |
| 300×250 | 220 | 25 | 35 | 40 | 30' |
| 350×200 | 230 | 28 | 38 | 35 | 26' |
| 350×250 | 230 | 28 | 38 | 35 | 26' |
| 350×300 | 230 | 25 | 38 | 40 | 26' |
| 400×200 | 230 | 25 | 38 | 40 | 26' |
| 400×250 | 240 | 28 | 38 | 35 | 26' |
| 400×300 | 240 | 28 | 38 | 35 | 26' |
| 400×350 | 260 또는 | 28 | 38 | 35 | 26' |
| 285 | |||||
| 450×250 | 280 | 28 | 38 | 35 | 26' |
| 450×300 | 240 | 28 | 38 | 35 | 26' |
| 450×350 | 240 | 28 | 38 | 35 | 26' |
| 450×400 | 240 | 28 | 38 | 35 | 26' |
| 500×250 | 280 | 28 | 38 | 35 | 26' |
| 500×300 | 280 | 28 | 38 | 35 | 26' |
| 500×350 | 240 | 28 | 38 | 35 | 26' |
| 500×400 | 230 | 28 | 38 | 35 | 26' |
| 500×450 | 240 | 28 | 38 | 35 | 26' |
| 600×400 | 240 | 28 | 38 | 35 | 26' |
| 600×450 | 240 | 28 | 38 | 35 | 26' |
| 600×500 | 240 | 28 | 38 | 35 | 26' |
