제품 상세 정보:
결제 및 배송 조건:
|
| 사이즈: | DN50----DN1000 | 고무 물자: | EPDM, NBR |
|---|---|---|---|
| 플랜지 기준: | DIN, BS, ANSI | 플랜지 물자: | 탄소 강철, 스테인리스 |
| 워크우링 압력: | PN10,PN16 | 폭발 압력: | 6.0Mpa |
| 작동 온도: | - 25~110Degree | OEM: | 예 |
| 회사 유형: | 공장 | 상품 이름: | 감소된 러버 커넥터 |
| 하이 라이트: | 충돌 확장 벨로스,펌프 신축 이음쇠 |
||

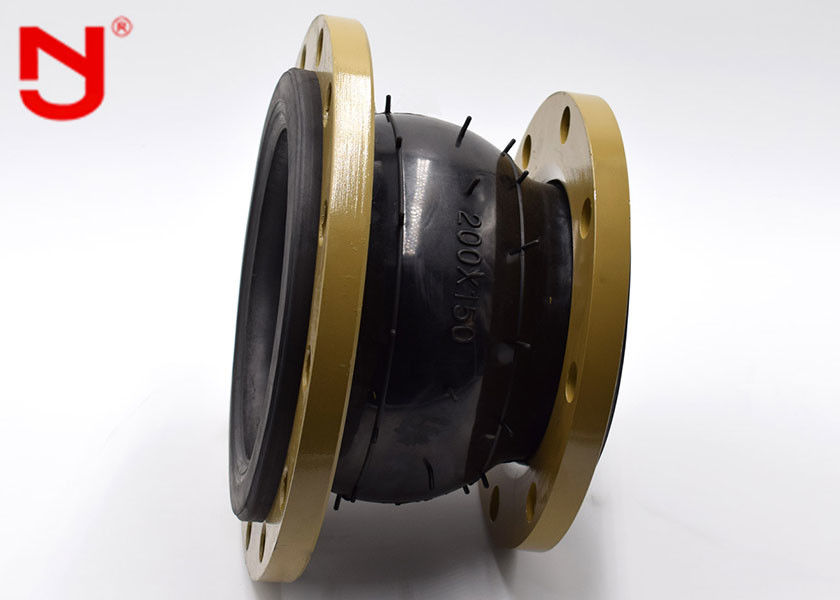

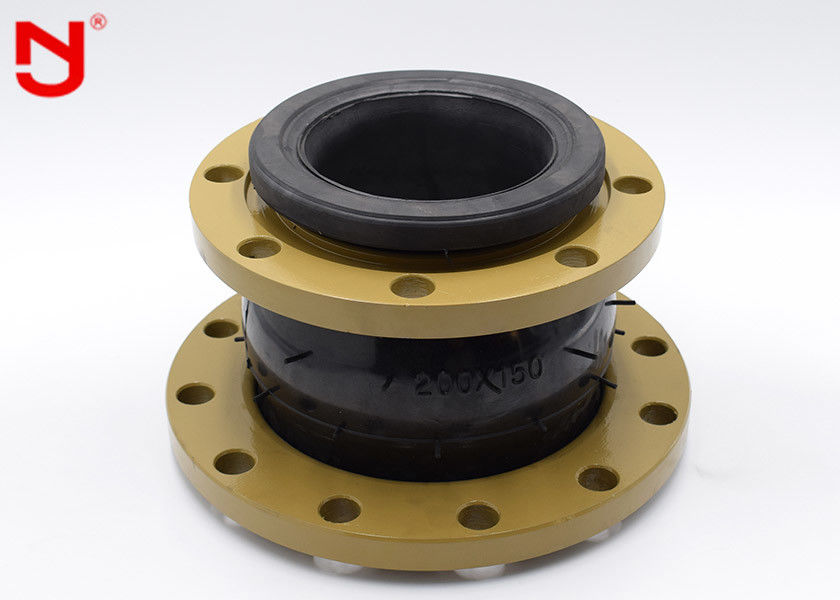

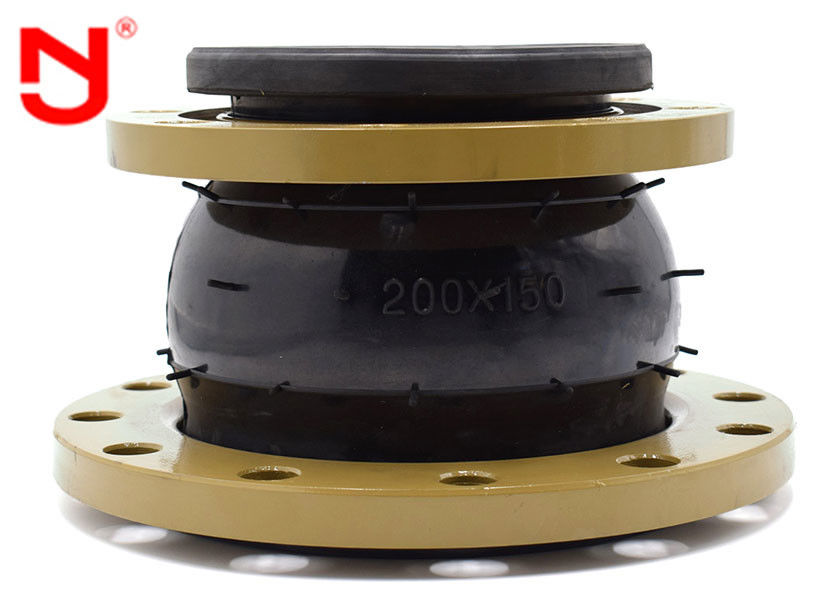

PN16 네오프렌 고무 벨로우즈 환원제 충돌 신축 이음쇠 플렉시블 커플링
환원제 유형 고무 신축 이음쇠에 대한 도입 :
실용 신안은 탄력적 이상한 이상한 고무 이음과 관계가 있으며, 그것이 금속 파이프가 연결될 때 다른 구경의 문제를 해결할 수 있고, 충격 흡수와 소음 감소의 기능을 가지고 있고, 파이프라인의 설치부를 구하고 비용을 절감할 수 있습니다. 실용 신안은 내부 고무층, 구성 보강 층, 중간 고무층, 외부 고무층, 끝 부분 강화층, 금속 링 또는 철골 와어어 링, 금속 플랜지 또는 평행한 움직일 수 있는 공동으로 구성됩니다.
고유한 디지안, 단순 구조와 좋은 실링 성능으로, 고무 이음은 열팽창과 기계 진동과 더불어, 축소에 의해 초래된 파이프라인 변위 문제를 완전히 해결합니다.
환원제 충돌 벨로스신축이음은 구성 강화된 고무 본체와 금속 플랜지로 구성되거나 와이어 버클이 접합하며, 그것이 파이프라인의 진동 감소, 소음 감소와 치환 배상을 위해 사용됩니다. 그것은 다음과 관련됩니다 : JGD는 구체 고무 이음, 주그드 A 두배 구체, 주그드 비 와이어 좌굴 연결 두배 구체, 기타 등등을 선발합니다, 그것이 고탄성, 매체 저항과 내후성 관이음새입니다. 그것은 또한 충돌 부드러운 조인트로 알려집니다, 완충 장치, 파이프 완충 장치, 완충 장치 목구성, 크기 머리, 가변 지름 조인트 그러나 이름이 다르지만, Ｒ 에두체르 충돌 벨로스신축이음을 언급합니다.
스테인레스 강 플랜지된 동심형 삭감하는 충돌 신축 이음쇠의 생산
| 재료표 | ||
| 아니오. | 이름 | 재료 |
| 1 | 외부 고무층 | IIR, CR, EPDM, NR, NBR |
| 2 | 내부 고무층 | IIR, CR, EPDM, NR, NBR |
| 3 | 프레임 레이어 | 폴리에스터 코드 구성 |
| 4 | 플랜지 | Q235 304 316L |
| 5 | 보강재 링 | 비드 고리 |
| 상술 | DN50~300 | DN350~600 |
| 동작 압력 (MPa) | 0.25~1.6 | |
| 파열 압력 (MPa) | ≤4.8 | |
| 진공 (KPa) | 53.3(400) | 44.9(350) |
| 온도 (C) | - 20~+115 (특별한 조건 - 30~+250을 위해) | |
| 적용 가능한 매체 | 공기, 압축된 공기, 물, 바닷물, 뜨거운 물, 석유, 산-염기, 등.. | |
| DN(large)×DN(small) | 길이 | 굴대입니다 치환 (확대) |
굴대입니다 치환 (압축) |
광선의 치환 |
빗나가기 각 |
| (a1+a2)' | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35' |
| 50×40 | 180 | 15 | 18 | 45 | 35' |
| 65×32 | 180 | 15 | 18 | 45 | 35' |
| 65×40 | 180 | 15 | 18 | 45 | 35' |
| 65×50 | 180 | 15 | 18 | 45 | 35' |
| 80×32 | 220 | 15 | 18 | 45 | 35' |
| 80×50 | 180 | 20 | 30 | 45 | 35' |
| 80×65 | 180 | 20 | 30 | 45 | 35' |
| 100×40 | 220 | 20 | 30 | 45 | 35' |
| 100×50 | 180 | 20 | 30 | 45 | 35' |
| 100×65 | 180 | 22 | 30 | 45 | 35' |
| 100×80 | 180 | 22 | 30 | 45 | 35' |
| 125×50 | 220 | 22 | 30 | 45 | 35' |
| 125×65 | 180 | 22 | 30 | 45 | 35' |
| 125×80 | 180 | 22 | 30 | 45 | 35' |
| 125×100 | 200 | 22 | 30 | 45 | 35' |
| 150×50 | 240 | 22 | 30 | 45 | 35' |
| 150×65 | 200 | 22 | 30 | 45 | 35' |
| 150×80 | 180 | 22 | 30 | 45 | 35' |
| 150×100 | 200 | 22 | 30 | 45 | 35' |
| 150×125 | 200 | 22 | 30 | 45 | 35' |
| 200×80 | 260 | 22 | 30 | 45 | 35' |
| 200×100 | 200 | 25 | 35 | 40 | 30' |
| 200×125 | 220 | 25 | 35 | 40 | 30' |
| 200×150 | 200 | 25 | 35 | 40 | 30' |
| 250×100 | 260 | 25 | 35 | 40 | 30' |
| 250×125 | 220 | 25 | 35 | 40 | 30' |
| 250×150 | 220 | 25 | 35 | 40 | 30' |
| 250×200 | 220 | 25 | 35 | 40 | 30' |
| 300×125 | 260 | 25 | 35 | 40 | 30' |
| 300×150 | 220 | 25 | 35 | 40 | 30' |
| 300×200 | 220 | 25 | 35 | 40 | 30' |
| 300×250 | 220 | 25 | 35 | 40 | 30' |
| 350×200 | 230 | 28 | 38 | 35 | 26' |
| 350×250 | 230 | 28 | 38 | 35 | 26' |
| 350×300 | 230 | 25 | 38 | 40 | 26' |
| 400×200 | 230 | 25 | 38 | 40 | 26' |
| 400×250 | 240 | 28 | 38 | 35 | 26' |
| 400×300 | 240 | 28 | 38 | 35 | 26' |
| 400×350 | 260 또는 | 28 | 38 | 35 | 26' |
| 285 | |||||
| 450×250 | 280 | 28 | 38 | 35 | 26' |
| 450×300 | 240 | 28 | 38 | 35 | 26' |
| 450×350 | 240 | 28 | 38 | 35 | 26' |
| 450×400 | 240 | 28 | 38 | 35 | 26' |
| 500×250 | 280 | 28 | 38 | 35 | 26' |
| 500×300 | 280 | 28 | 38 | 35 | 26' |
| 500×350 | 240 | 28 | 38 | 35 | 26' |
| 500×400 | 230 | 28 | 38 | 35 | 26' |
| 500×450 | 240 | 28 | 38 | 35 | 26' |
| 600×400 | 240 | 28 | 38 | 35 | 26' |
| 600×450 | 240 | 28 | 38 | 35 | 26' |
| 600×500 | 240 | 28 | 38 | 35 | 26' |
