원래 장소:
중국
브랜드 이름:
JINGNING
인증:
CE
모델 번호:
CC2F
저희와 연락

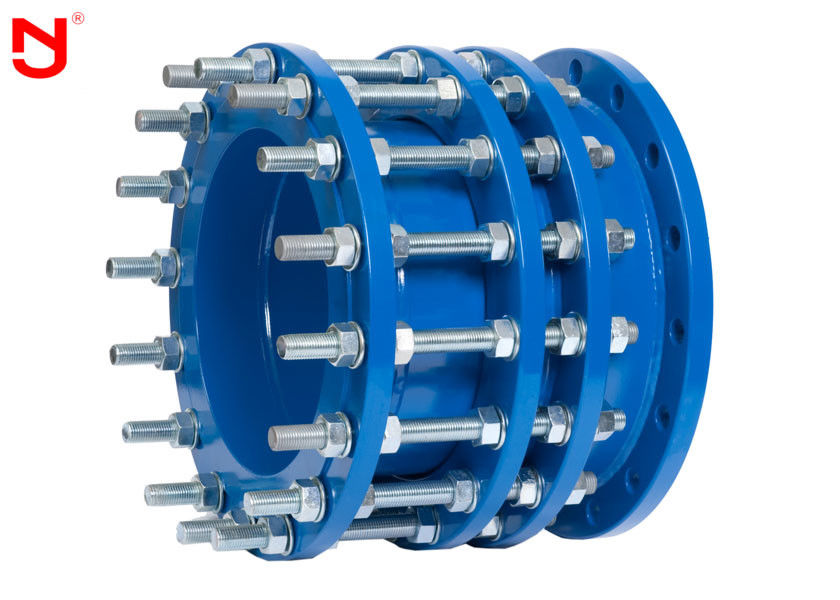

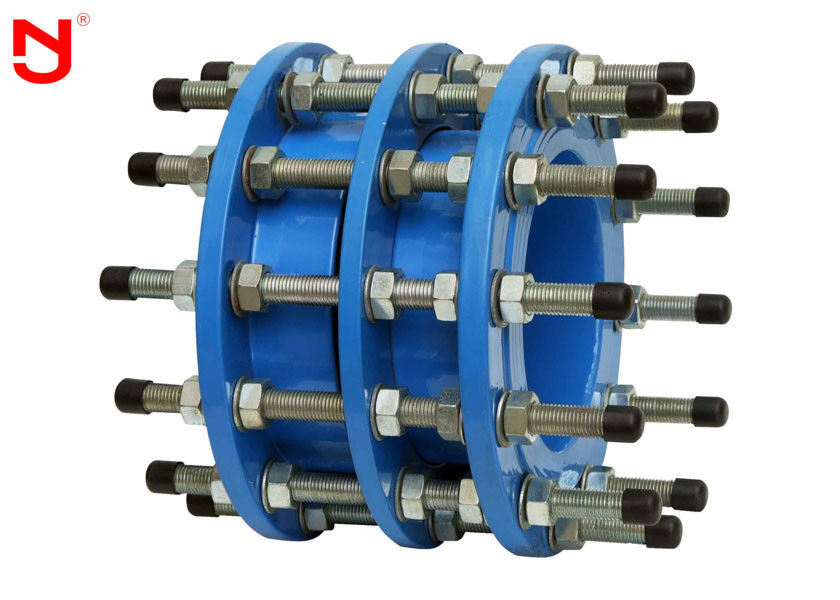

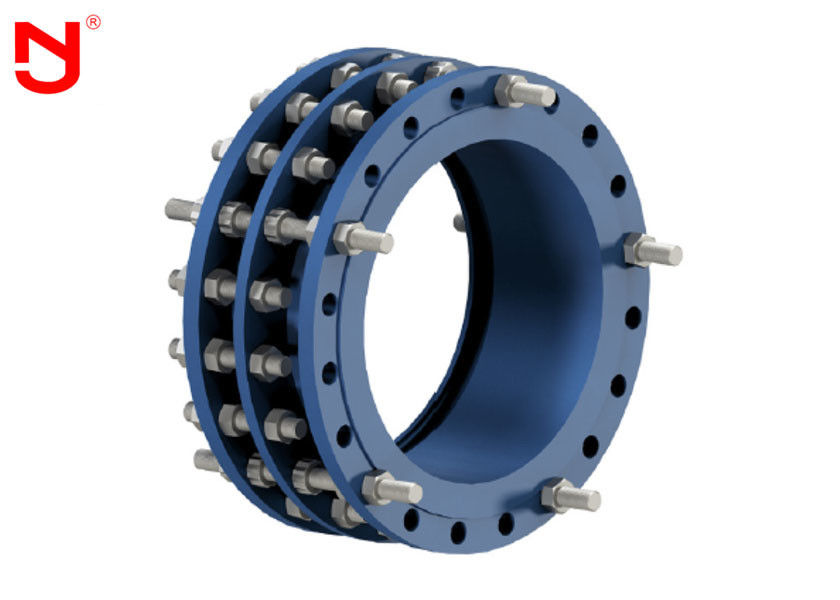

도매 PN10/PN16/PN25 탄소강 재질 활동 이음쇠 / 망원 조인트
전체적인 것 만들면서, 볼트로 연결되는 신제품의 파이프라인에 연결된 PN10/PN16/PN25 탄소강 재질 활동 이음쇠 / 망원 조인트, 파이프와 기타 장치를 도매하고, 어떤 치환, 편리 설치를 가지고 있습니다. 파이프라인의 축응력에 견딜 수 있습니다. 그래서 당신은 시설 및 정비 당시에 하 할 수 있습니다, 현장 설치 사이즈 조정에 따르면 직장에서 또한 그러나 펌프, 밸브에게는, 작업 효율을 향상시키는 것 뿐만 아니라, 파이프라인 장비가 보호 역할을 합니다.
무쇠 확장은 플랜지처리되었습니다 범용성 해체 조인트 엑스파니온 조인트
C2F 분해되는 조인트
CC2F 두배로 플랜지된 동력 전달 조인트
BF 단일의 플랜지는 신축 이음쇠를 제한했습니다
AF 루스 플랜지 플렉시블 조인트
망원 조인트
| 공동 크기를 제거하기 | DN50-DN2000 |
| 체결 압 등급을 제거하기 | PN10,PN16,PN25 |
| 볼트, 핵심과 세탁기 재료 : | 아연 피막, 에폭시 코팅 또는 다크로메트 코팅과 탄소 강철 등급 4.8 ; 또는 고객 요청 위의 스테인레스 강. |
| 묶음 봉 물질 | 아연 피막, 에폭시 코팅 또는 다크로메트 코팅과 탄소 강철 등급 4.8 ; 또는 고객 요청 위의 스테인레스 강. |
| 개스킷 소재 | 물 또는 가스를 위해 : NBR 등급 A 식수를 위해 급수되세요 : BS2494에 대한 epdm 고무 :1990 타입 Ｗ 식수 상하수도를 위해 : SBR 등급 Ｆ |
| 분해되는 코팅 | 퓨젼 사로잡힌 에폭시 코팅 안쪽과 바깥쪽 또는 고객 요청 위의 역청 그림. |
| 애플리케이션 | 건설과 급배수와 중공업, 냉동, 위생, 배관공사, 등 |
|
DN |
파이프 Dia. |
플랜지 연결 사이즈 |
설비 면적 |
확장 δ |
체중 (킬로그램) |
||||
|
|
|
플랜지 외부 dia. |
Dia. 볼트 구멍의 |
볼트 |
맥스 |
민 |
|
|
|
|
|
|
|
|
아니오. |
두께 |
|
|
|
|
|
65 |
76 |
185 |
145 |
4 |
18 |
220 |
180 |
40 |
13.1 |
|
80 |
89 |
200 |
160 |
8 |
20 |
220 |
180 |
40 |
15.0 |
|
150 |
168 |
285 |
240 |
8 |
22 |
220 |
180 |
40 |
33.8 |
|
200 |
219 |
340 |
295 |
8 |
24 |
220 |
180 |
40 |
41.0 |
|
250 |
273 |
395 |
350 |
12 |
24 |
220 |
180 |
40 |
55.1 |
|
300 |
325 |
445 |
400 |
12 |
24 |
245 |
195 |
50 |
68.3 |
|
400 |
426 |
565 |
515 |
16 |
26 |
245 |
195 |
50 |
101.3 |
우리의 주의 : 당신의 신뢰는 우리의 명예이고 우리가 당신을 위한 높은 품질 좋은 제품을 생산할 것입니다.
우리는 당신의 그림과 기술의 요구에 따라 제품을 설계하고 만들 수 있습니다.품질은 더 좋고 가격이 또 다른 회사가 만든 유사 제품 보다 낮습니다.
