고품질 고온 내성 PTFE 라이닝 벨로우즈 보정기
PTFE 라이닝된 벨로우즈 보정기는 벨로우즈 확장 조인트라고도 합니다.폴리테트라플루오로에틸렌 라이닝 벨로우즈 보상기는 보상 요소에 속합니다.PTFE 라이닝된 벨로우즈 보정기는 벨로우즈와 액세서리로 구성됩니다.메인 벨로우즈의 유효 팽창 변형은 열팽창 및 냉수축으로 인한 본체 크기 변화를 흡수하거나 파이프, 덕트 및 컨테이너의 축 방향, 가로 방향 및 각도 변위를 보상하는 데 사용됩니다.가열 과정에서 가열 파이프가 열 신장 또는 온도 응력으로 인한 변형 또는 손상을 방지하기 위해 PTFE 라이닝 된 벨로우즈 보상기를 파이프에 설정하여 파이프의 열 신장을 보상해야합니다. 작은 파이프 벽 응력과 밸브 또는 지지 구조에 작용하는 힘.
PTFE 라이닝 벨로우즈 보정기 기능
PTFE 라이닝된 벨로우즈 보정기는 업계에서 일반적인 파이프 피팅입니다.PTFE 라이닝 벨로우즈 보정기는 주로 파이프 라인 진동, 변위, 방전, 열 팽창 및 냉수 수축 보상 문제를 해결하는 데 사용됩니다.
1. PTFE 라이닝된 벨로우즈 보정기의 고온 저항, 최대 250℃의 작동 온도.
2. PTFE 라이닝된 벨로우즈 보정기는 낮은 온도 저항과 좋은 기계적 인성을 가지고 있습니다.
3. PTFE 라이닝 된 벨로우즈 보정기는 불활성이며 강산, 알칼리, 물 및 다양한 유기 용제에 내성이 있습니다.
4. PTFE 라이닝된 벨로우즈 보정기는 플라스틱에서 우수한 노화 수명을 가지고 있습니다.
5. PTFE 라이닝된 벨로우즈 보상기의 높은 윤활성은 고체 재료의 낮은 마찰 계수 윤활입니다.
6. PTFE 라이닝 된 벨로우즈 보정기는 표면 장력이 낮고 어떤 물질에도 달라 붙지 않습니다.
PTFE 라이닝된 벨로우즈 보상기의 구조명
의 기술 데이터 PTFE 라이닝 벨로우즈 보정기
|
의 주요 데이터 PTFE 라이닝 벨로우즈 보정기 |
||||||||||||
|
NS지름 DN mm |
최대 보상 능력의 3파 | 가장 큰 노동력 허용 |
쓰리웨이브 길이 엘(mm) |
연결 플랜지 크기 |
||||||||
|
축 X(mm) |
가로 Y(mm) |
모난 θ |
내부 압력 | PN 0.6Mpa | PN 1.0Mpa | |||||||
| 02-1 | 02-2 | TF021 | TF022 | Kpa | 케이 | NM | 케이 | NM | ||||
| 100 | 26 | 25 | 33 | 20 | 0.5 | 0.6 | 28 | 95 | 170 | 180 | 8-M16 | |
| 124 | 29 | 0.4 | 0.5 | 24 | 105 | 200 | 8-M16 | 210 | ||||
| 150 | 32 | 20 | 26 | 18 | 115 | 225 | 240 | 12-M20 | ||||
| 200 | 40 | 15 | 0.35 | 0.4 | 17 | 125 | 280 | 295 | ||||
| 250 | 42 | 27 | 0.3 | 0.35 | 14 | 135 | 335 | 12-M16 | 350 | |||
| 300 | 44 | 13 | 145 | 395 | 12-M20 | 400 | ||||||
| 350 | 46 | 0.2 | 0.25 | 150 | 445 | 460 | ||||||
| 400 | 0.1 | 0.1 | 11 | 160 | 495 | 16-M20 | 515 | 16-M22 | ||||
| 450 | 48 | 12 | 16 | 180 | 550 | 565 | 20-M22 | |||||
| 500 | 0.08 | 200 | 600 | 20-M24 | 620 | 20-M27 | ||||||
| 600 | 49 | 0.05 | 0.06 | 10 | 220 | 705 | 24-M24 | 725 | ||||
| 700 | 50 | 240 | 810 | 24-M27 | ||||||||
| 800 | 10 | 13 | 260 | 920 | ||||||||
| 900 | 0.03 | 0.035 | 9 | 280 | 1020 | |||||||
| 1000 | 52 | 300 | 1120 | 28-M27 | ||||||||
| 1200 | 8 | 10 | 7 | 320 | ||||||||
참고:① PTFE 라이닝 벨로우즈 보정기의 공칭 압력은 MPa입니다: - 0.01, - 0.05, 0.01, 0.05, 0.1, 0.25, 0.6, 1;② PTFE 라이닝된 벨로우즈 보정기의 호칭 직경 및 보정량은 위의 표와 같습니다.③ PTFE 라이닝 벨로우즈 보상기의 작동 온도는 -50 ~ 150 ℃이며, 150 ℃를 초과하는 경우 공급자와 수요자의 합의로 해결한다.

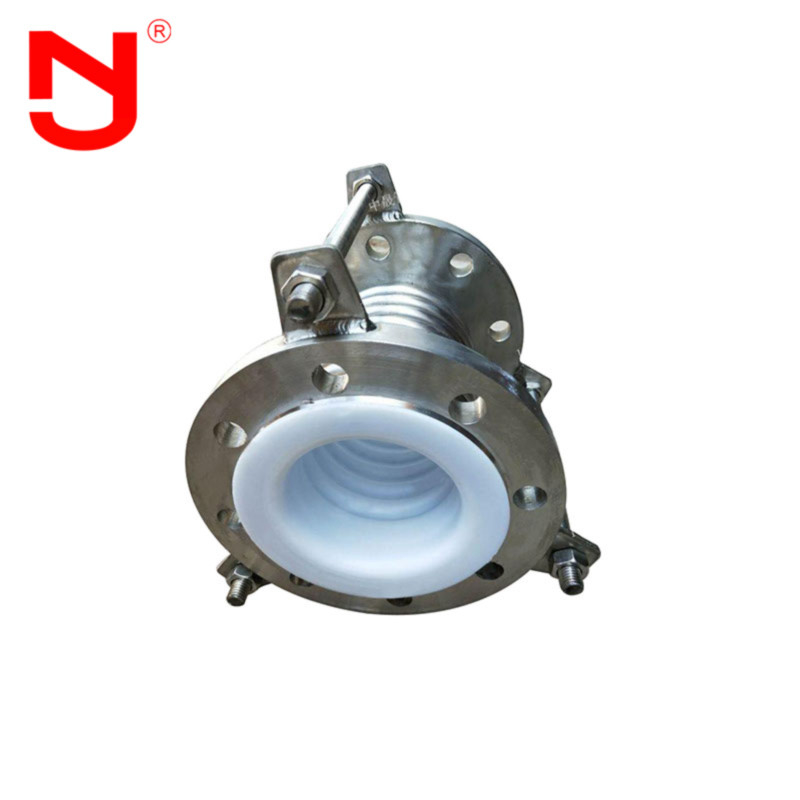

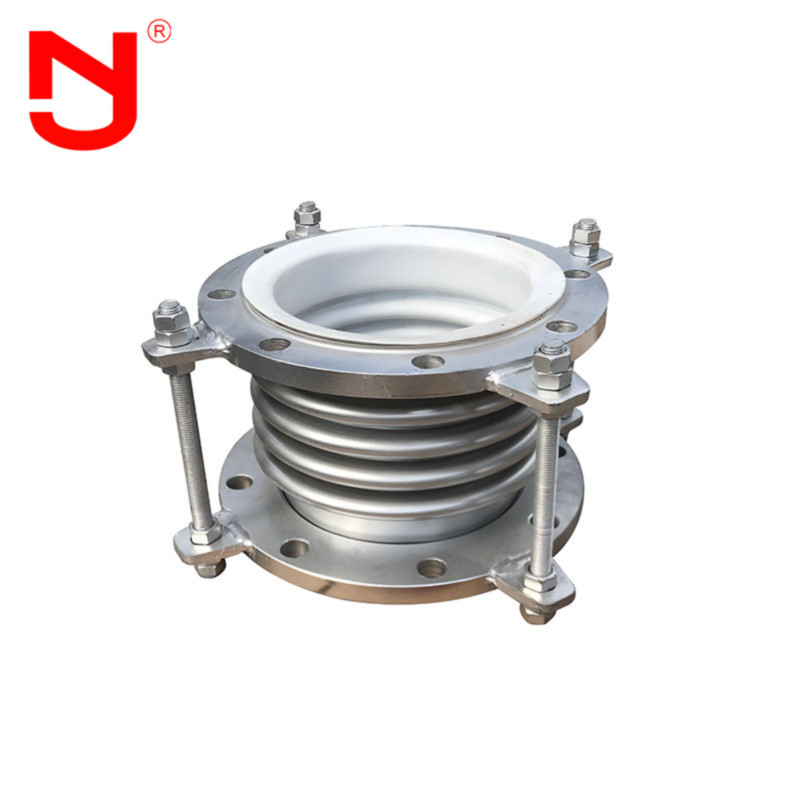

PTFE 라이닝 벨로우즈 보정기 세부 사항 쇼
PTFE 라이닝 벨로우즈 보정기 장점
1. PTFE 라이닝된 벨로우즈 보정기의 공장 가격.
2. 제조 경험 16년, 수출 경험 5년.
3. 엄격한 품질 검사, 품질은 업계 표준을 훨씬 능가합니다.
4. PTFE 일렬로 세워진 벨로우즈 보정기 형에는 다양한 사양, 지원 사용자 정의, OEM이 있습니다.
5. PTFE 라이닝된 벨로우즈 보정기의 무료 샘플을 제공합니다.
6. PTFE 라이닝된 벨로우즈 보정 장치는 재고가 많습니다.
7. PTFE 라이닝된 벨로우즈 보정기는 특별한 환경에 적응할 수 있습니다.
PTFE 라이닝 벨로우즈 보정기의 응용
PTFE 라이닝된 벨로우즈 보정기는 기후 변화 또는 기타 이유로 인한 파이프, 용기 또는 장비의 팽창 또는 변위를 제거하는 데 사용할 수 있습니다.PTFE 라이닝 벨로우즈 보정기는 펌프의 입구와 출구 또는 다른 고주파 기계의 양쪽 끝에 설치하여 진동을 줄이거나 제거할 수도 있습니다.PTFE 라이닝 된 벨로우즈 보정기는 화학, 석유, 섬유, 의약, 야금, 기계, 전자, 전기 제품, 전력, 식품, 항공, 군사 연구 및 기타 산업에서 널리 사용됩니다.
자주하는 질문
Q1: 고무 재질은 무엇입니까? PTFE 라이닝 벨로우즈 보정기?
A1: EPDM, CR, NBR 등. 작업 환경 및 미디어에 따라 다릅니다.
Q2: 플랜지가 아연 도금되어 있습니까? PTFE 라이닝 벨로우즈 보정기?
A2: 예, 우리는 전자 아연 도금 및 용융 아연 도금 플랜지가 있습니다. 우리는 또한 플랜지를 칠했습니다.
Q3: 샘플을 얻을 수 있습니까?
A3: 원인.우리는 급행, 공기 또는 바다로 배달 할 수 있습니다.
Q4: MOQ는 무엇입니까 PTFE 라이닝 벨로우즈 보정기?
A4: 1개, 당신은 또한 우리의 제품 품질을 테스트하기 위해 샘플로 얻을 수 있습니다, 당신은 우리에게 주문을 구입할 수 있습니다.
