원래 장소:
중국
브랜드 이름:
JINGNING
인증:
CE、ZTC
모델 번호:
JDZ
저희와 연락

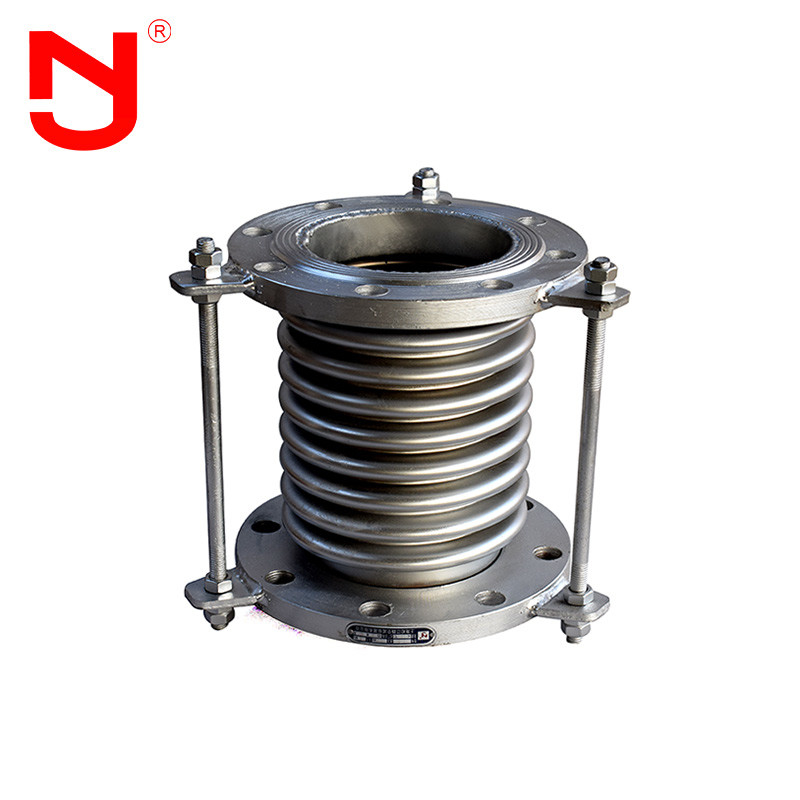

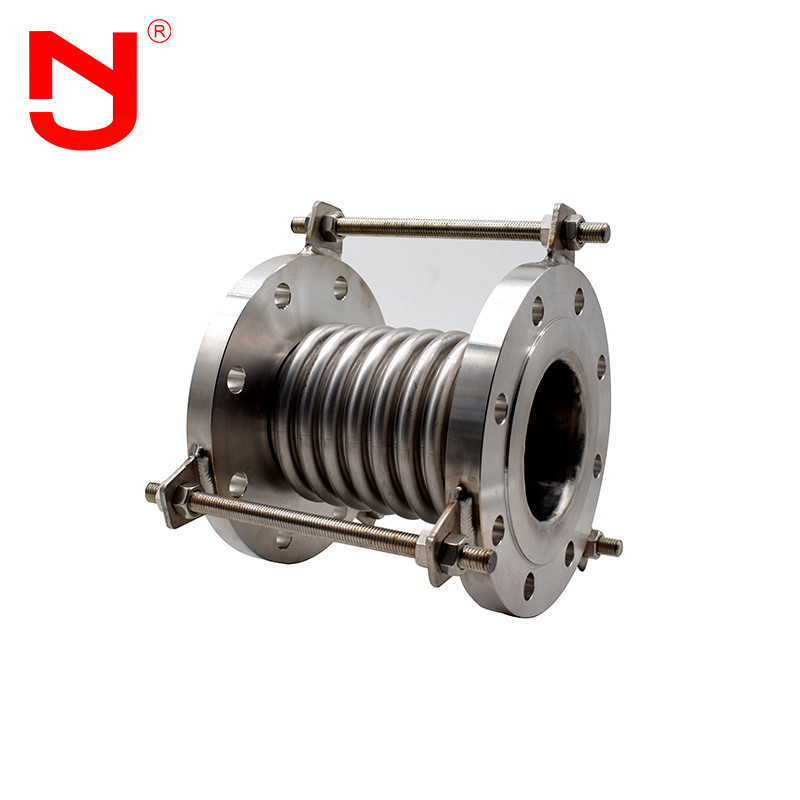

산업용 파이프라인용 단일 벨로우즈 금속 보상기 확장 조인트
벨로우즈 메탈, 확장 조인트라고도 하는 b금속 주로 파이프 라인의 안전한 작동을 보장하기 위해 금속 벨로우즈 및 구성 요소로 구성됩니다. 벨로우즈 메탈확장 기능이 있는 유연한 얇은 벽의 가로 벨로우즈 장치입니다.의 원리벨로우즈 메탈 탄성 팽창 기능을 사용하여 열 변형, 기계적 변형 및 다양한 기계적 진동으로 인한 축 방향 변위, 각 변위, 측면 변위 및 복합 변위를 보상하는 것입니다. 벨로우즈 메탈s는 압력 저항, 밀봉, 내식성, 온도 저항, 충격 저항, 진동 및 소음 감소의 기능이 있습니다.그만큼벨로우즈 메탈 파이프 라인의 변형을 줄이고 파이프 라인의 서비스 수명을 향상시킬 수 있습니다.
벨로우즈 메탈의 성능
의 주요 탄성 요소 벨로우즈 메탈 스테인레스 스틸 벨로우즈입니다. 벨로우즈 메탈 벨로우즈의 팽창 및 굽힘을 통해 축 방향, 가로 방향 및 각도 방향의 파이프라인을 보상합니다. 벨로우즈 메탈 다음과 같은 역할을 할 수 있습니다.
1. 벨로우즈 메탈 파이프 라인의 축 방향, 가로 방향 및 각도 열 변형을 흡수합니다.
2. 벨로우즈 메탈 장비 진동을 흡수하고 장비 진동이 파이프라인에 미치는 영향을 줄일 수 있습니다.
삼. 벨로우즈 메탈 지진 및 지반 침하로 인한 파이프라인 변형을 흡수할 수 있습니다.
4. 특정 구조 설계를 통해 금속 벨로우즈 메탈 스케일링으로 인한 씰 불량을 줄일 수 있습니다.
벨로우즈 메탈의 기술 파라미터
지름 (mm)
|
압력 등급 |
벨로우즈 사용 가능 영역 (㎡)
|
외경의 최대 크기
|
길이 |
|||
1.0 |
1.6 |
2.5 |
플랜지
|
튜브
|
|||
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
50
|
20/70
|
18/70
|
106/15
|
37
|
259
|
172/276
|
282/306
|
65
|
26/44
|
22/55
|
138/15
|
55
|
270
|
215/294
|
300/322
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
125
|
38/59
|
34/74
|
117/29
|
180
|
334
|
282/314
|
316/342
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
450
|
87/37
|
79/41
|
47/75
|
1972년
|
700
|
403/498
|
503/523
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
벨로우즈 메탈의 생산공정
고품질 벨로우즈 금속이 무엇인지 아십니까?만들었다?JINGNING과 함께 보자.
Jingning은 고무 확장 조인트 제조 분야에서 17년 이상의 설계 경험을 가지고 있으며, 벨로우즈 메탈, 분해 조인트, 파이프라인 및 기타 산업용 파이프 피팅.그만큼벨로우즈 금속GB, ISO, DIN, ANSI, BS, JIS 및 고객의 특별한 요구 사항과 같은 국제 표준을 충족합니다.
벨로우즈 메탈 장점
1.벨로우즈 메탈 전 공장 가격입니다
2. 제조 경험 17년, 수출 경험 5년
3.벨로우즈 메탈 엄격한 품질 검사가 있으며 품질은 업계 표준을 훨씬 능가합니다.
4. 다양한 사양 벨로우즈 메탈 금형 베이스 사용자 정의 및 OEM
5. 무료 벨로우즈 메탈 시료
6. 대량 재고 벨로우즈 메탈
벨로우즈 메탈 애플리케이션
1. 벨로우즈 금속은 변형이 크고 공간이 제한된 파이프에 사용됩니다.
2. 벨로우즈 메탈 큰 직경, 큰 변형, 큰 변위 및 낮은 작동 압력 파이프 라인에 사용됩니다.
삼. 벨로우즈 메탈s는 노즐 부하를 제한해야 하는 장비에 사용됩니다.
4. 벨로우즈 메탈 고주파 기계적 진동을 흡수하거나 격리하는 데 사용됩니다.
5. 벨로우즈 메탈 지진이나 기초 침하를 흡수하는 파이프 라인에 사용됩니다.
자주하는 질문
질문 1:할 수 벨로우즈 메탈 사용자 정의 로고로 표시됩니까?
답1:예, 벨로우즈 메탈귀하의 로고로 표시할 수 있습니다.우리는 OEM 및 ODM 서비스를 제공할 수 있습니다벨로우즈 메탈.
질문 2:대면 길이는 얼마입니까 벨로우즈 메탈?
대답2:의 대면 길이 벨로우즈 메탈 L130, L152, L203이 될 수 있습니다... 우리는 또한 귀하의 요구 사항에 따라 사용자 정의 길이를 받아들일 수 있습니다.
Q3:의 도면을 제공할 수 있습니까? 벨로우즈 메탈?
대답3:예, 도면을 제공할 수 있습니다. 벨로우즈 메탈 당신을 위해. 그림을 얻기 위하여 저희에게 연락하십시오 벨로우즈 메탈.
Q4:어떤 인증서의 벨로우즈 메탈 제공할 수 있습니까?
대답4:우리는 CE, ISO 인증서를 제공 할 수 있습니다. 벨로우즈 메탈.
질문 5:샘플을 얻을 수 있습니까? 벨로우즈 메탈?
대답5:그렇습니다, 우리는 우리의 질을 시험하기 위하여 당신을 위한 표본을 제공할 수 있었습니다 벨로우즈 메탈.
문의사항을 직접 저희에게 보내세요
