원래 장소:
중국
브랜드 이름:
JINGNING
인증:
CE
모델 번호:
VSSJAF
저희와 연락

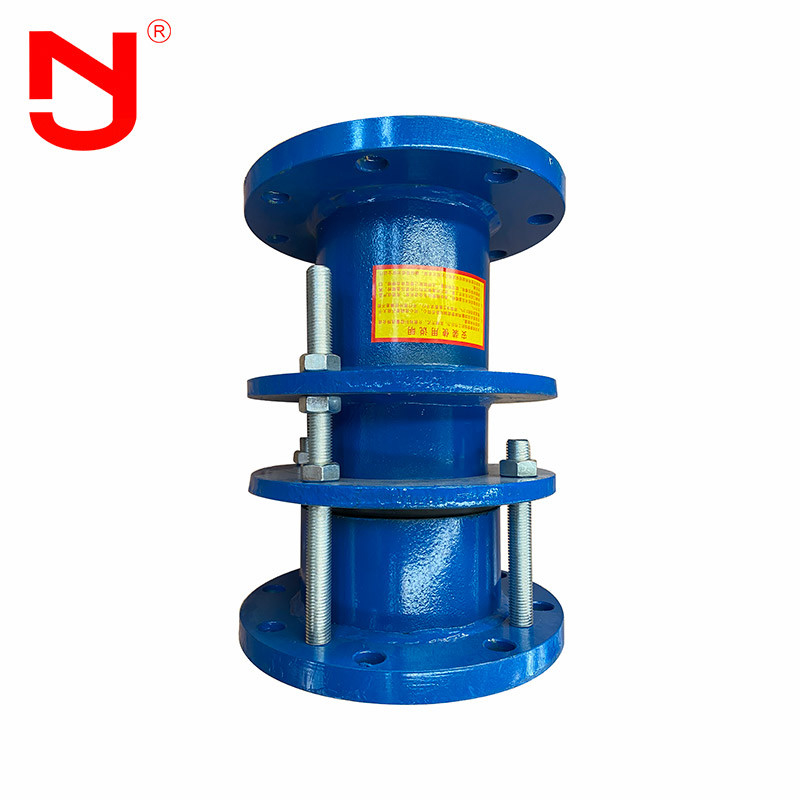

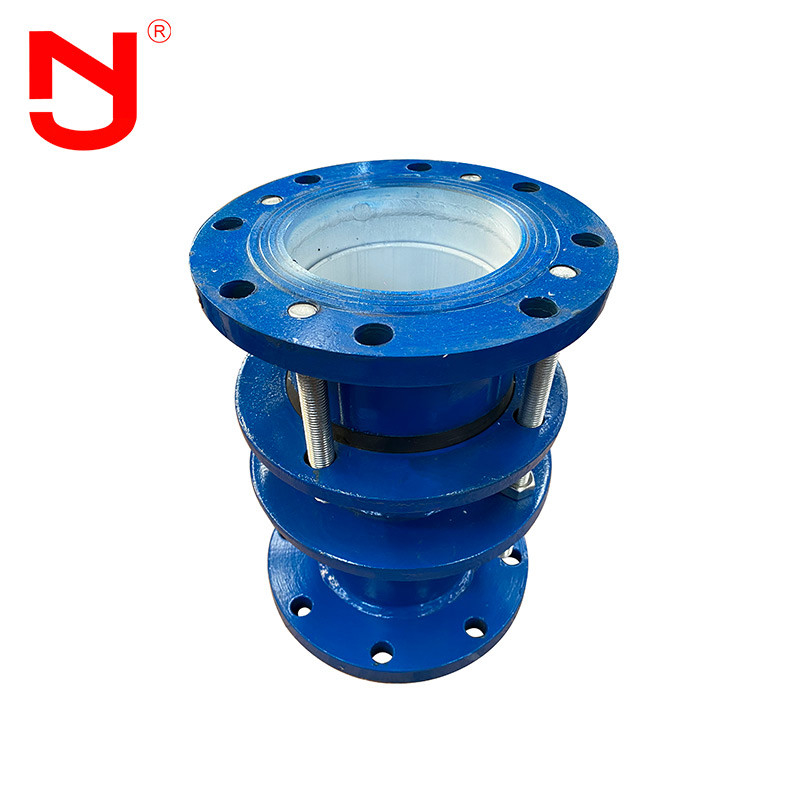

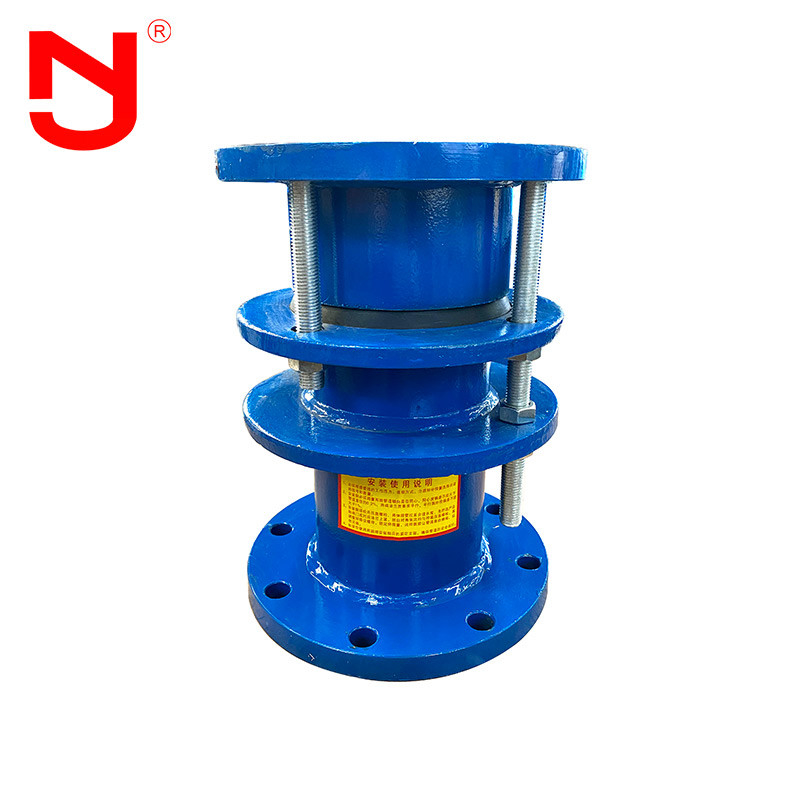

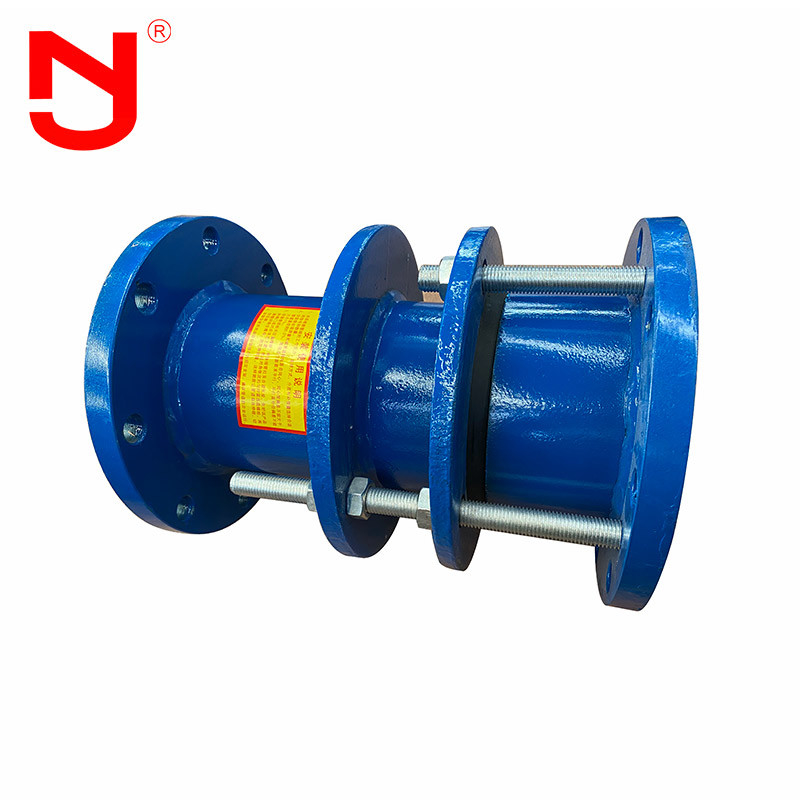

이중 플렌지 제한 신축 이음쇠
이중 플렌지 제한 신축 이음쇠는 몸, 밀봉 링, 분비, 확장 짧은 관과 다른 주성분으로 구성됩니다. 느슨한 신축 이음쇠의 초기 성능을 기초로 하여, 한계 장치는 추가되고 최대 팽창이 이중 너트로 잠겨집니다. 파이프라인은 무방한 팽창 어마운트에서 자유로이 확대될 수 있습니다. 일단 최대 팽창 어마운트를 초과하면, 그것은 송유관의 안전한 운영을 보증하기 위해 제한을 할 것입니다. 그것은 진동 또는 어떤 경향과 파이프라인과 전환에 특히 연결에 적합합니다.
이중 플렌지 제한 신축 이음쇠의 성능
1. 그것은 지각 운동 동안 송유관의 운영을 보증하기 위해 고압축 능력을 가집니다. 고 내식성, 신축 이음쇠는 묻힌 지하 그 해 동안이고고 내식성이 요구됩니다.
2. 계절 변화 또는 다른 미디어에 의해 초래된 열팽창과 추운 수축 응력을 제거하는 것은 축방향으로 이동할 수 있습니다. 철골 신축 이음쇠는 철골로 만들어지고 고무 이음이 강한 부식 저항성과 플랜지 연결을 가지고 있습니다.
3. 용이한 설치와 용접 프로세스에서 불필요한 문제점을 피한 유지. 특수한 설계 과정은 파이프라인 동작을 더 믿을 만하게 하기 위해 제한 볼트를 강화하기 위해 채택됩니다.
이중 플렌지 제한 신축 이음 구조
이중 플렌지 제한 신축 이음쇠의 기술 데이터
| 이중 플렌지 제한 신축 이음쇠의 메인 데이터 | ||||||||||
|
명사 상당어 이아메테르 DN |
외부 지름 Dw |
길이 |
컴펜 -sation △L |
차원을 연결시키는 플랜지 | ||||||
| 0.6Map | 1.0Map | |||||||||
| Ｌ | L1 | Ｄ | D1 | 엔은 합니다 | Ｄ | D1 | 엔은 합니다 | |||
| 65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ18 |
| 80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | |||
| 100 | 108 | 210 | 170 | 220 | 180 | 8-Φ18 | ||||
| 114 | 220 | 180 | 8-Φ18 | |||||||
| 125 | 133 | 265 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 | |||
| 140 | 250 | 210 | 8-Φ18 | |||||||
| 150 | 159 | 375 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | |||
| 168 | 285 | 240 | 8-Φ22 | |||||||
| 200 | 219 | 321 | 280 | 340 | 295 | 8-Φ22 | ||||
| 250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | |||
| 300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | 12-Φ22 |
| 350 | 377 | 490 | 445 | 505 | 460 | 16-Φ26 | ||||
| 400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | ||||
| 500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | 20-Φ26 | |||
| 600 | 630 | 775 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | |||
| 700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | |||
| 800 | 820 | 590 | 220 | 130 | 950 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 |
| 900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | ||||
| 1000 | 1020 | 1175 | 1120 | 28-Φ30 | 1230 | 1160 | 28-Φ36 | |||
| 1200 | 1220 | 1405 | 1340 | 32-Φ33 | 1455 | 1380 | 32-Φ40 | |||
| 1400 | 1420 | 1630 | 1500 | 36-Φ36 | 1675 | 1590 | 36-Φ42 | |||
| 1500 | 1520 | 1730 | 1660 | 36-Φ36 | 36-Φ42 | |||||
| 1600 | 1620 | 1830 | 1760 | 40-Φ40 | 1915 | 1820 | 40-Φ48 | |||
| 1810 | 1820 | 2045 | 1970 | 44-Φ42 | 2115 | 2020 | 44-Φ48 | |||
| 2000 | 2020 | 2265 | 2180 | 48-Φ42 | 2320 | 2230 | 48-Φ48 | |||
| 2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | |||
| 2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60-Φ56 | |||
| 2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60-Φ48 | 2960 | 3070 | 64-Φ56 |
| 2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | |||
| 3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 | |||||
| 3200 | 3220 | 3525 | 3430 | 72-Φ48 | ||||||
| 3400 | 3420 | 3735 | 3640 | 76-Φ48 | ||||||
| 3600 | 3620 | 3970 | 3860 | 80-Φ56 | ||||||
기록 :이중 플렌지 제한 신축 이음쇠는 양쪽과 플랜지를 연결하는데 적합합니다. 설치미술 동안 제품의 양쪽 끝의 연결 길이를 조정하고, 차례로 밀폐함 조임 볼트를 강화하고 한도 핵심을 조정하세요. 이런 방식으로, 송유관은 자유로이 확대되고, 확장을 잠그고, 송유관의 안전한 운영을 보증할 수 있습니다.
이중 플렌지 제한 신축 이음쇠 생산 흐름
이중 플렌지 제한 신축 이음쇠 장점
1. 상품 가격은 공장 출치입니다.
2. 경험과 5가지 수출 경험을 제조하는 18년.
3. 엄격한 품질 검사, 먼 품질은 산업 기준을 초과합니다.
4. 주형은 다양한 상술을 가지고 있고, 특화와 OEM을 지원합니다.
5. 무료로 샘플을 제공하세요
6. 다량의 목록이 있습니다.
이중 플렌지 제한 확장 공동 적용
이중 플렌지 제한 신축 이음쇠의 설치 과정에서 온도 변환 또는 파이프라인이 떨릴 때, 그것은 팽창 보상의 역할을 수행할 수 있습니다. 누출의 경우에, 밀봉의 치환은 보상될 수 없습니다. 둘째로, 설치를 위한 큰 편의성과 물 펌프와 수량계의 분해를 제공하는 상수도와 배수로 관로와 저수탑으로 그것을 연결되게 하면서, 제품의 설치와 분해는 매우 편리합니다.
