원래 장소:
중국
브랜드 이름:
JINGNING
인증:
CE
모델 번호:
VSSJAF
저희와 연락

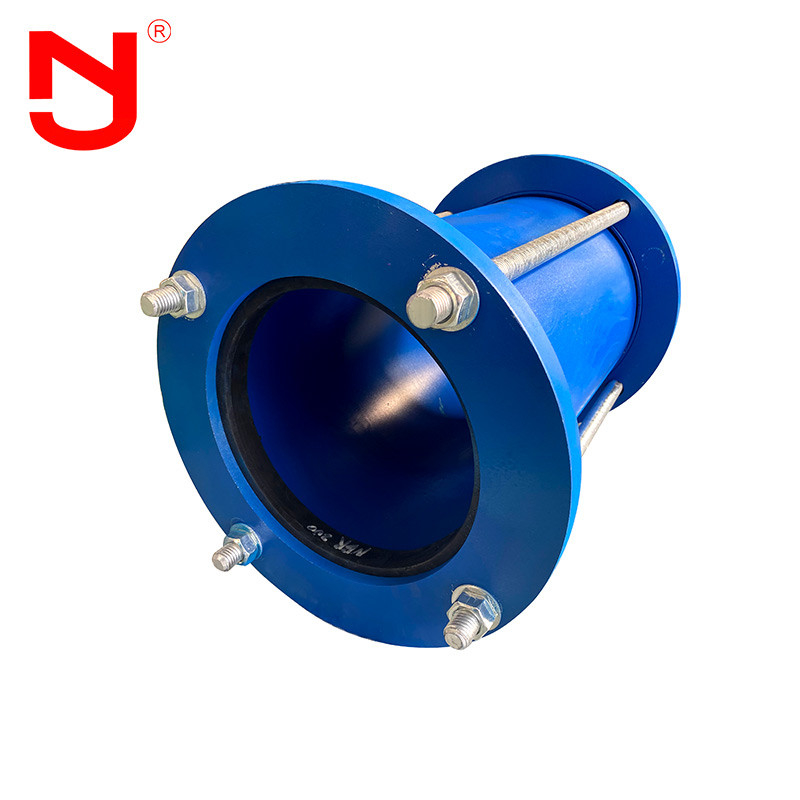

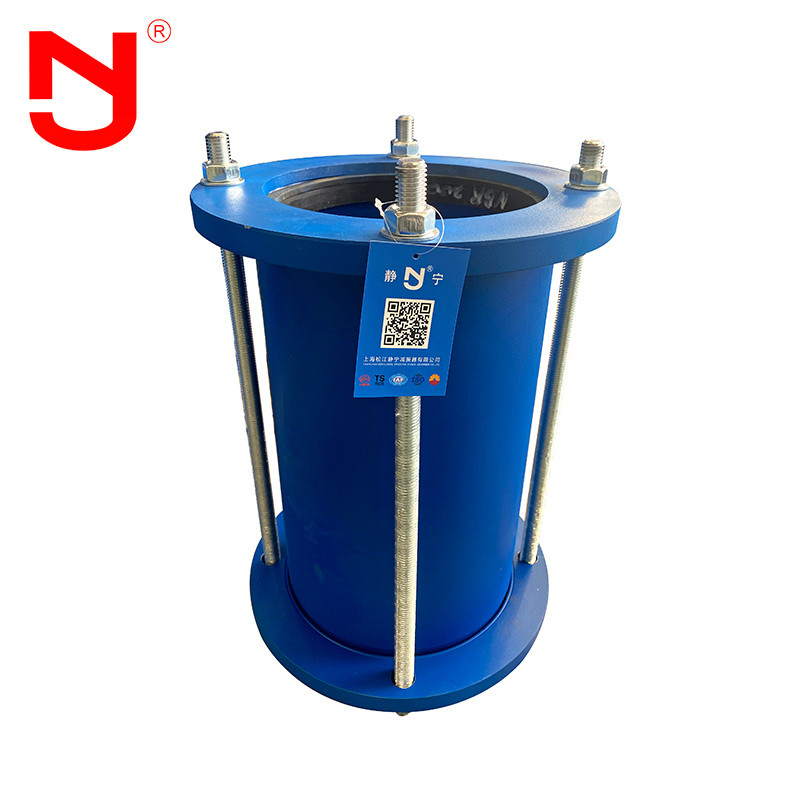

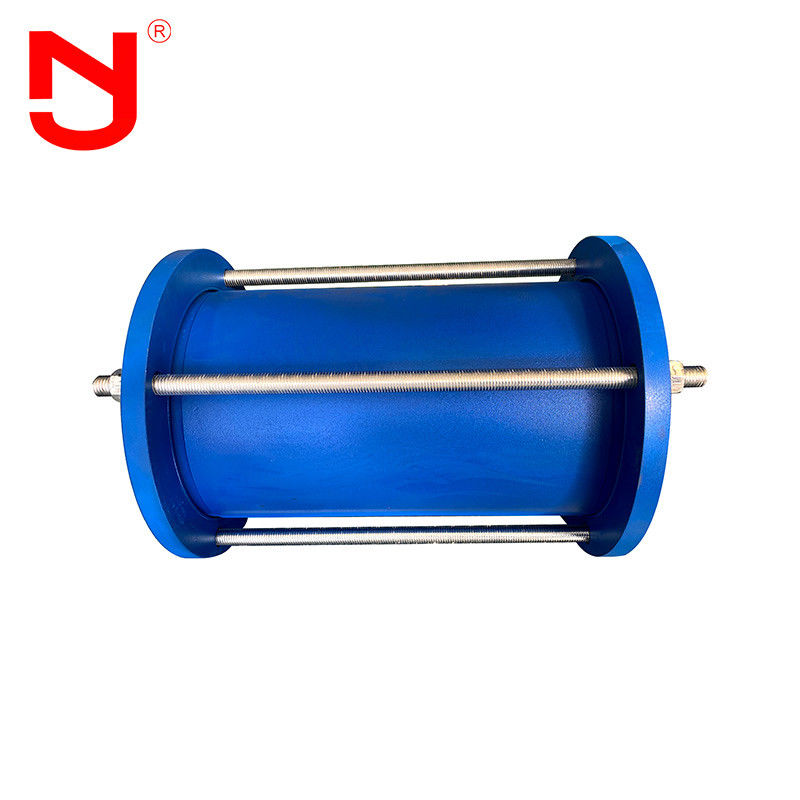

파이프 퀵 커넥터
파이프 퀵 커넥터는 일종의 관 이음입니다. 확관 장치와 같이, 그것은 주로 다양한 편리한 조건 하에 파이프의 보상 기능을 충족시킵니다. 퀵 커넥터는 설치, 다양한 상수도와 배수로 관로의 분해와 대체, 저수탑, 물 펌프, 수량계와 밸브에게 큰 편의성을 제공하고, 온도차로 인해 장거리 수송관의 신축성을 규제하는데 좋은 역할을 합니다. 그것은 주로 화학 산업, 건설, 상수도와 다른 산업에서 사용됩니다.
파이프 퀵 커넥터의 성능
1. 사용 초강화 물질 ; 3-45 선박의 다양한 모델들에 적용할 수 있습니다 ;
2. 안전을 보장하기 위해 유압 제어 단방향식 밸브의 안전장치를 사용하세요 ;
3. 설치 동안, 구성 부품군이 변경 없이 대체되거나 핀샤프트를 제거할 수 있어서 설치는 빠르고 작업 효율이 매우 향상될 수 있습니다
파이프 퀵 커넥터 구조
파이프 퀵 커넥터의 기술 데이터
| 파이프 퀵 커넥터의 메인 데이터 | ||||
|
명목상 외부 지름(DN) |
지름 D2 |
배상 Ｌ |
소매길이 L1 |
전체 길이 Ｌ |
| 40 | 55 | 20 | 70 | 106 |
| 50 | 65 | 20 | 70 | 108 |
| 65 | 81 | 20 | 70 | 110 |
| 80 | 93 | 20 | 80 | 125 |
| 100 | 118 | 20 | 80 | 127 |
| 125 | 143 | 20 | 80 | 127 |
| 150 | 169 | 20 | 80 | 127 |
| 200 | 220 | 20 | 90 | 142 |
| 250 | 271.6 | 25 | 100 | 154 |
| 300 | 322.8 | 30 | 110 | 164 |
| 350 | 374 | 35 | 120 | 176 |
| 400 | 425.6 | 40 | 130 | 188 |
| 450 | 476.8 | 45 | 140 | 198 |
| 500 | 528 | 50 | 150 | 210 |
| 600 | 630.8 | 60 | 170 | 232 |
| 700 | 733 | 70 | 200 | 270 |
| 800 | 6836 | 80 | 220 | 292 |
| 900 | 939 | 90 | 240 | 314 |
| 1000 | 1041 | 100 | 260 | 336 |
| 1200 | 1246 | 110 | 290 | 375 |
| 1400 |
그렇게 하기 위해 일치하는 쿠스토미즈드 고객 요구 사항 |
120 | 310 | 400 |
| 1600 | 130 | 330 | 425 | |
| 1800 | 140 | 360 | 464 | |
| 2000 | 150 | 380 | 488 | |
| 2200 | 160 | 410 | 528 | |
| 2400 | 170 | 430 | 554 | |
| 2600 | 180 | 450 | 578 | |
| 2800 | 190 | 480 | 616 | |
| 3000 | 200 | 500 | 640 | |
기록 :양쪽과 플랜지를 연결하는데 적합한 GL 유형 파이프 퀵 커넥터 i Ｓ. 설치미술 동안 제품의 양쪽 끝의 연결 길이를 조정하고, 차례로 밀폐함 조임 볼트를 강화하고 한도 핵심을 조정하세요. 이런 방식으로, 송유관은 자유로이 확대되고, 확장을 잠그고, 송유관의 안전한 운영을 보증할 수 있습니다.
파이프 퀵 커넥터 생산 흐름
퀵 커넥터는 주지지, 움직일 수 있는 클램핑 블록, 유압 실린더, 핀샤프트와 다른 부품으로 구성된 구조적 제품입니다. 갈리, 샌드 브라스팅, 용사, 국회와 다른 공정을 용접하면서, 퀵 커넥터의 제조 절차는 형성되면서, 구멍을 뚫으면서, 정처없이 돌아다니면서, 돌면서, 블랭킹을 포함합니다. 퀵 커넥터는 NC 플라즈마 절단기, 홈 제분기, 판 재료 만곡기, 용접 포지셔너, 안꾸물거려반, 유압 시험 벤치, 등과 같은 고효율과 고급 품질과 함께 작동하기 위해 특수 기기를 요구하는 특별한 공업 장치 부속물입니다.
파이프 퀵 커넥터 장점
1. 상품 가격은 공장 출치입니다.
2. 경험과 5가지 수출 경험을 제조하는 18년.
3. 엄격한 품질 검사, 먼 품질은 산업 기준을 초과합니다.
4. 주형은 다양한 상술을 가지고 있고, 특화와 OEM을 지원합니다.
5. 무료로 샘플을 제공하세요
6. 다량의 목록이 있습니다.
파이프 퀵 커넥터 애플리케이션
파이프 퀵 커넥터는 강관류를 연결시키는데 적합하고 물, 석유, 가스와 미립자 분체를 운반한 데 철파이프, 마디가 있는 주철관, 경질 염화비닐관, ABS 파이프, 기타 등등을 던져주었습니다. 파이프를 연결시키는 동안, 그것은 전혀 높게 250 Ｃ 보다 온도로 물, 생활 하수, 원유, 연료유, 윤활유, 생성물 오일, 공기, 가스, 증기와 과립 모양 분말을 마시지 못하면서, 패킹마개 종류 느슨한 미끄럼 신축 이음이 적합한 채 바닷물, 민물의고 뜨겁고 추운 물을 운반한 특정 범위 이내에 축방향 이동, 전환과 파이프의 원형을 충족시킬 수 있습니다.
