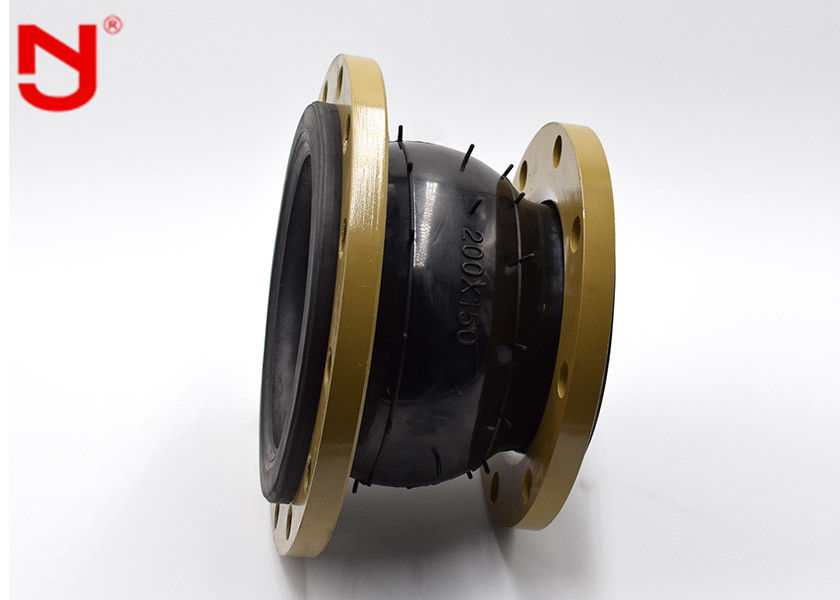

고온을 배관하기 위한 단일 구 유연성 러버 벨로즈
유연성 러버 벨로즈는 일종의 고탄성, 높은 기체 밀폐, 매체 저항과 내후성입니다. 관이음새. 이 제품은 충돌의 탄력성, 높은 기체 밀폐, 매체 저항, 내후성과 방사 저항, 기타 등등을 이용합니다.
플랜지된 유연성 러버 신축 이음쇠의 상술
| 재료표 | ||
| 아니오. | 이름 | 재료 |
| 1 | 외부 고무층 | IIR, CR, EPDM, NR, NBR |
| 2 | 내부 고무층 | IIR, CR, EPDM, NR, NBR |
| 3 | 프레임 레이어 | 폴리에스터 코드 구성 |
| 4 | 플랜지 | Q235 304 316L |
| 5 | 보강재 링 | 비드 고리 |
| 상술 | DN50~300 | DN350~600 |
| 동작 압력 (MPa) | 0.25~1.6 | |
| 파열 압력 (MPa) | ≤4.8 | |
| 진공 (KPa) | 53.3(400) | 44.9(350) |
| 온도 (C) | - 20~+115 (특별한 조건 - 30~+250을 위해) | |
| 적용 가능한 매체 | 공기, 압축된 공기, 물, 바닷물, 뜨거운 물, 석유, 산-염기, 등.. | |
| DN(large)×DN(small) | 길이 | 굴대입니다 치환 (확대) |
굴대입니다 치환 (압축) |
광선의 치환 |
빗나가기 각 |
| (a1+a2)' | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35' |
| 50×40 | 180 | 15 | 18 | 45 | 35' |
| 65×32 | 180 | 15 | 18 | 45 | 35' |
| 65×40 | 180 | 15 | 18 | 45 | 35' |
| 65×50 | 180 | 15 | 18 | 45 | 35' |
| 80×32 | 220 | 15 | 18 | 45 | 35' |
| 80×50 | 180 | 20 | 30 | 45 | 35' |
| 80×65 | 180 | 20 | 30 | 45 | 35' |
| 100×40 | 220 | 20 | 30 | 45 | 35' |
| 100×50 | 180 | 20 | 30 | 45 | 35' |
| 100×65 | 180 | 22 | 30 | 45 | 35' |
| 100×80 | 180 | 22 | 30 | 45 | 35' |
| 125×50 | 220 | 22 | 30 | 45 | 35' |
| 125×65 | 180 | 22 | 30 | 45 | 35' |
| 125×80 | 180 | 22 | 30 | 45 | 35' |
| 125×100 | 200 | 22 | 30 | 45 | 35' |
| 150×50 | 240 | 22 | 30 | 45 | 35' |
| 150×65 | 200 | 22 | 30 | 45 | 35' |
| 150×80 | 180 | 22 | 30 | 45 | 35' |
| 150×100 | 200 | 22 | 30 | 45 | 35' |
| 150×125 | 200 | 22 | 30 | 45 | 35' |
| 200×80 | 260 | 22 | 30 | 45 | 35' |
| 200×100 | 200 | 25 | 35 | 40 | 30' |
| 200×125 | 220 | 25 | 35 | 40 | 30' |
| 200×150 | 200 | 25 | 35 | 40 | 30' |
| 250×100 | 260 | 25 | 35 | 40 | 30' |
| 250×125 | 220 | 25 | 35 | 40 | 30' |
| 250×150 | 220 | 25 | 35 | 40 | 30' |
| 250×200 | 220 | 25 | 35 | 40 | 30' |
| 300×125 | 260 | 25 | 35 | 40 | 30' |
| 300×150 | 220 | 25 | 35 | 40 | 30' |
| 300×200 | 220 | 25 | 35 | 40 | 30' |
| 300×250 | 220 | 25 | 35 | 40 | 30' |
| 350×200 | 230 | 28 | 38 | 35 | 26' |
| 350×250 | 230 | 28 | 38 | 35 | 26' |
| 350×300 | 230 | 25 | 38 | 40 | 26' |
| 400×200 | 230 | 25 | 38 | 40 | 26' |
| 400×250 | 240 | 28 | 38 | 35 | 26' |
| 400×300 | 240 | 28 | 38 | 35 | 26' |
| 400×350 | 260 또는 | 28 | 38 | 35 | 26' |
| 285 | |||||
| 450×250 | 280 | 28 | 38 | 35 | 26' |
| 450×300 | 240 | 28 | 38 | 35 | 26' |
| 450×350 | 240 | 28 | 38 | 35 | 26' |
| 450×400 | 240 | 28 | 38 | 35 | 26' |
| 500×250 | 280 | 28 | 38 | 35 | 26' |
| 500×300 | 280 | 28 | 38 | 35 | 26' |
| 500×350 | 240 | 28 | 38 | 35 | 26' |
| 500×400 | 230 | 28 | 38 | 35 | 26' |
| 500×450 | 240 | 28 | 38 | 35 | 26' |
| 600×400 | 240 | 28 | 38 | 35 | 26' |
| 600×450 | 240 | 28 | 38 | 35 | 26' |
| 600×500 | 240 | 28 | 38 | 35 | 26' |
