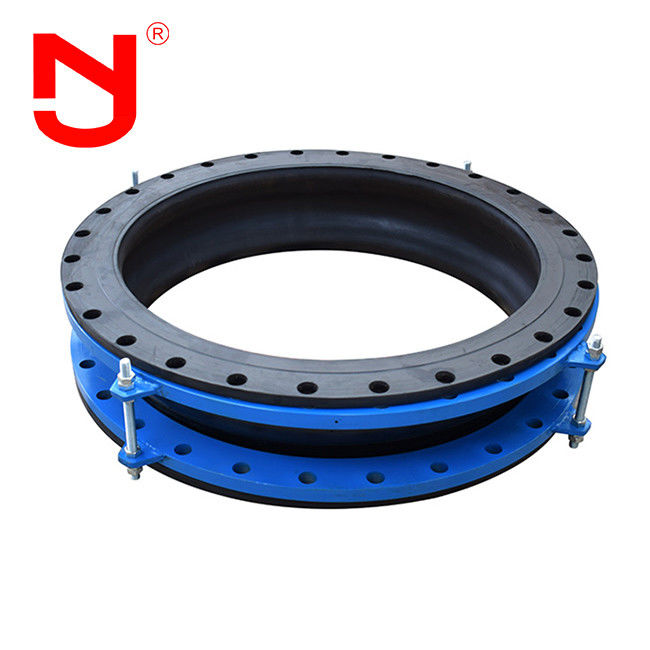

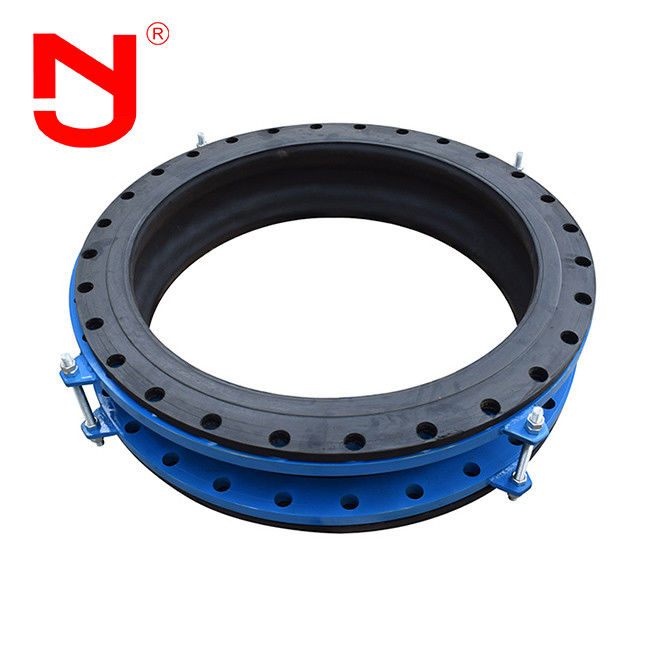

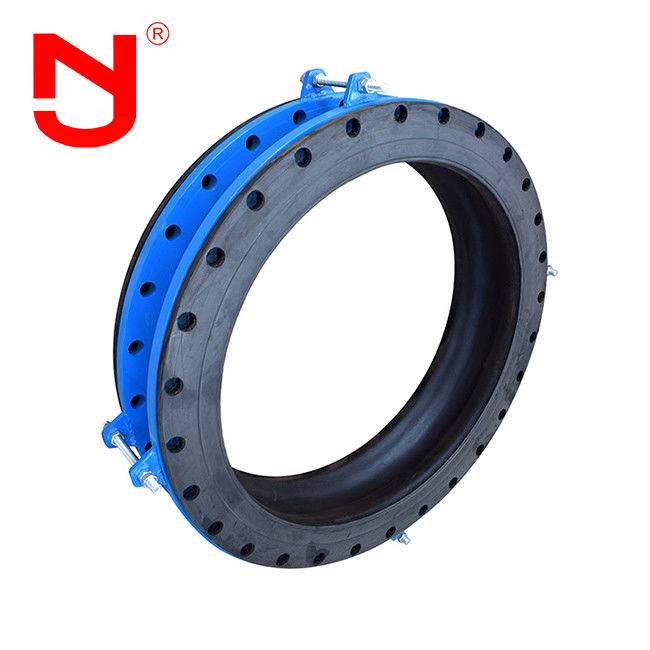

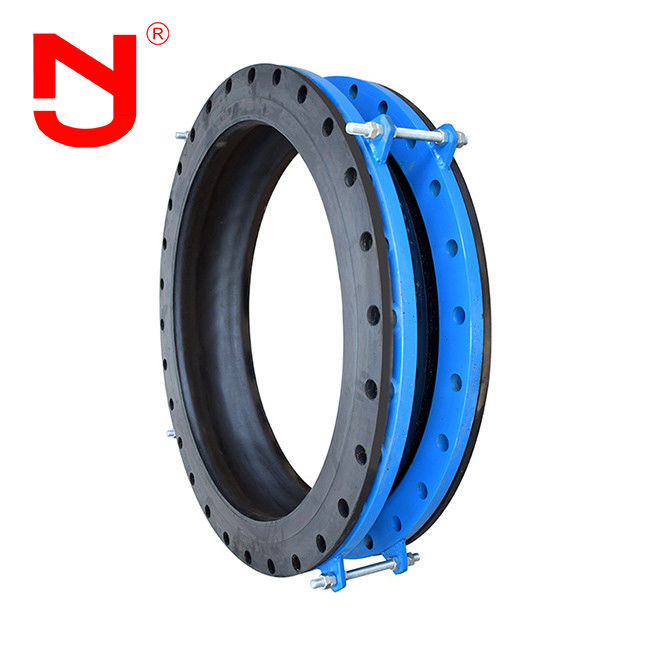

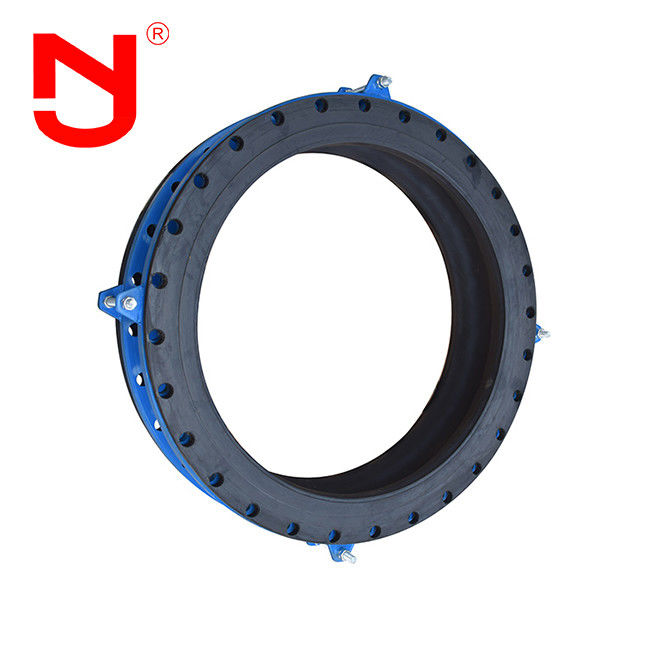

스풀 타입 EPDM 고무 팽창 보상기 ASME B16.5 플랜지 표준
제품 설명
스풀형 EPDM 고무 확장 보상기파이프라인 시스템에서 사용되는 유연한 연결 장치입니다. 특수한 구조 설계로 파이프라인 축적, 측면적 및 각적 이동을 보상하고 동시에,진동 및 소음 감축 기능을 가지고 있습니다.다음에는 구조 특성, 작동 원리, 성능 장점, 응용 시나리오 및 선택 지점 등에 대한 자세한 분석이 있습니다.
성능 특성
1높은 유연성
필요 에 따라 결합 의 강화 층 의 크기, 모양, 두께 를 만들어라
2다양한 강화 재료
손으로 엮은 고무 관절은 필요한 기계적 강도와 부식 저항을 제공하기 위해 다양한 강화 재료를 사용할 수 있습니다.
3고압 운반 능력
수동 롤링은 관절의 구조적 균일성을 보장 할 수 있으며, 이로 인해 압력 지탱 능력과 전체 강도를 향상시킵니다.
4간편한 유지보수 및 교체
일반적으로 플랜지 또는 스레드 인터페이스로 장착되어 설치 및 교체가 용이하며 파이프라인 시스템의 정지 시간을 줄입니다.
제품 사양
| 크기 | 길이 | 사용 중 허용되는 이동 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 확장 mm |
횡단 이동 mm |
각변변형 mm |
| 32 | 1 1/4 | 95 | ||||
| 40 | 1 1/2 | 95 | ||||
| 50 | 2 | 105 | 20 | 12 | 14 | 35° |
| 65 | 2 1/2 |
115 |
20 | 12 | 14 | 35° |
| 80 | 3 | 135 | 20 | 12 | 14 | 35° |
| 100 | 4 | 150 | 20 | 12 | 14 | 33° |
| 125 | 5 | 165 | 20 | 12 | 14 | 28° |
| 150 | 6 | 180 | 20 | 12 | 14 | 22° |
| 200 | 8 | 210 | 20 | 12 | 14 | 18° |
| 250 | 10 | 230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 255 | 25 | 16 | 22 | 15° |
| 600 | 24 |
260 |
25 | 16 | 22 | 15° |
| 700 | 28 |
260 |
25 | 16 | 22 | 15° |
| 800 | 32 |
260 |
25 | 16 | 22 | 15° |
| 900 | 36 |
260 |
25 | 16 | 22 | 15° |
| 1000 | 40 | 260 | 26 | 18 | 22 | 15° |
|
참고: 매체는 기름, 산성 또는 알칼리성 물질이고 작업 온도에 대한 특별한 요구 사항이 있다면 편지 또는 도면을 보내서 사용자 정의 할 수 있습니다.주문시 지정하시기 바랍니다. |
제품 세부 정보
생산 흐름
|
1원자재 최고 수준의 CR/EPDM/NBR 고무 원자재 재활용 고무가 없습니다. |
2- 유연화 그리고 혼합 나일론으로 더 잘 굽을 수 있는 특수 조화법 |
3- 워크블랜크 포장 쿠퍼 접착 철 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 |
|
4화산화 자동 융화 기계 융화 시간과 압력을 보장 |
5검사 중입니다. |
6포장 |
적용
스풀 type EPDM r우버 e팽창 c오멘스레이터우수한 밀폐 및 압축 특성으로 인해 파이프 라인 시스템에서 중요한 역할을합니다. 이 유형의 관절은 파이프 라인의 진동과 이동을 효과적으로 흡수 할 수 있습니다.소음 감소, 그래서 그것은 물 공급 및 배수, 하수 처리, 화학 산업, 석유, 위생 등 분야에서 파이프라인 시스템에서 널리 사용됩니다.
우리 서비스
124시간 온라인
2무료 샘플 제공
3사용자 정의를 지원
4도면을 제공
5선택 가능한 여러 지불 방식
6공장 검사 (소재, 사양, 양, 압력, 포장)
7장시간 보증 기간
8운송에 적합한 포장
우리 고객
인증서
FAQ
Q1"무엇이 소재인가?"스풀 type EPDM r우버 e팽창 c오멘스레이터?
A1:재료는 EPDM,NBR,CR,SBR일 수 있습니다. 작업 조건에 따라 다릅니다.
Q2:보증 기간은 얼마입니까?스풀 type EPDM r우버 e팽창 c오멘스레이터?
A2:우리는 18개월의 보증을 제공합니다.
Q3:무용 온도는 얼마인가요?스풀 type EPDM r우버 e팽창 c오멘스레이터?
A3: 작업 온도는 -20°C~100°C입니다.
Q4:무엇이 패키지?스풀 type EPDM r우버 e팽창 c오멘스레이터?
A4: 패키지는 카튼 상자와 단단한 플라이우드 케이스입니다.
