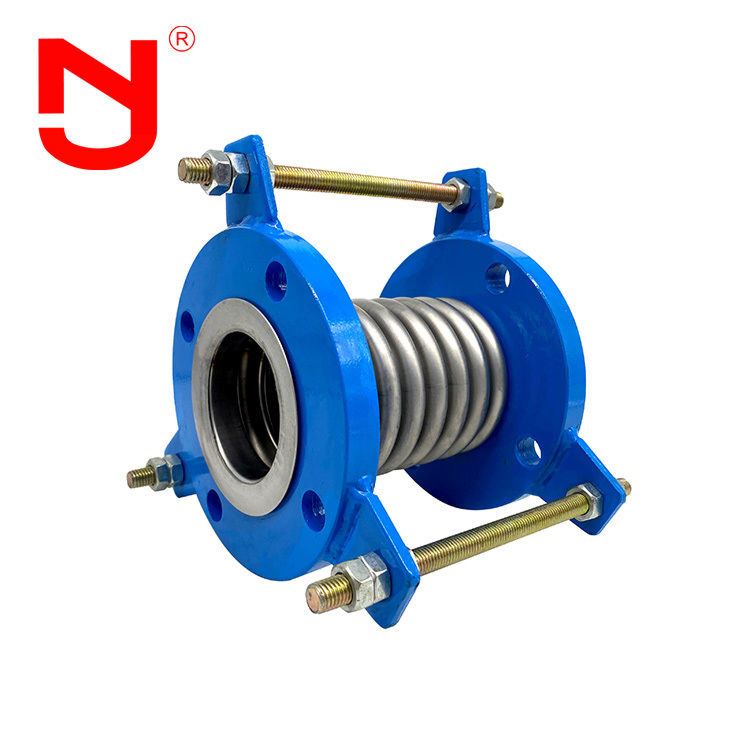

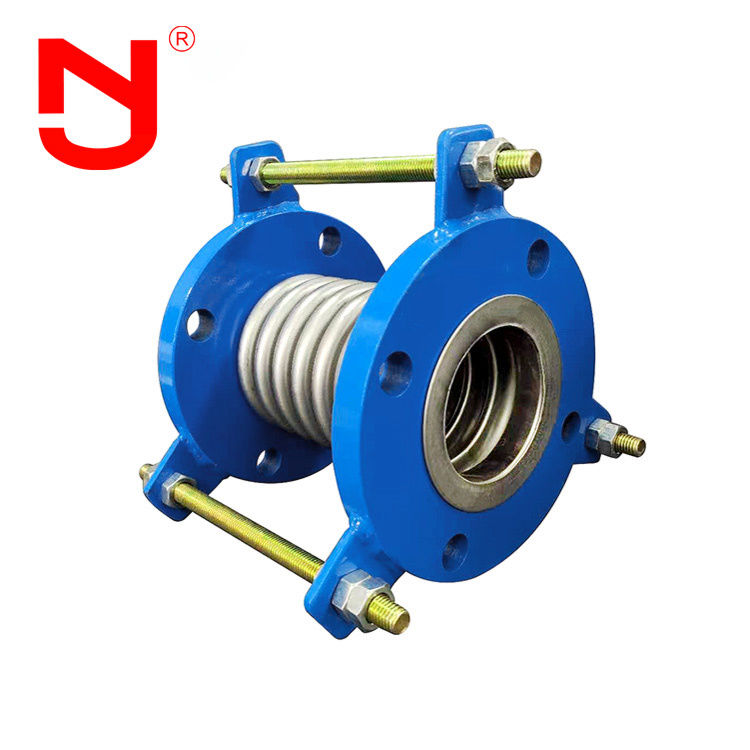

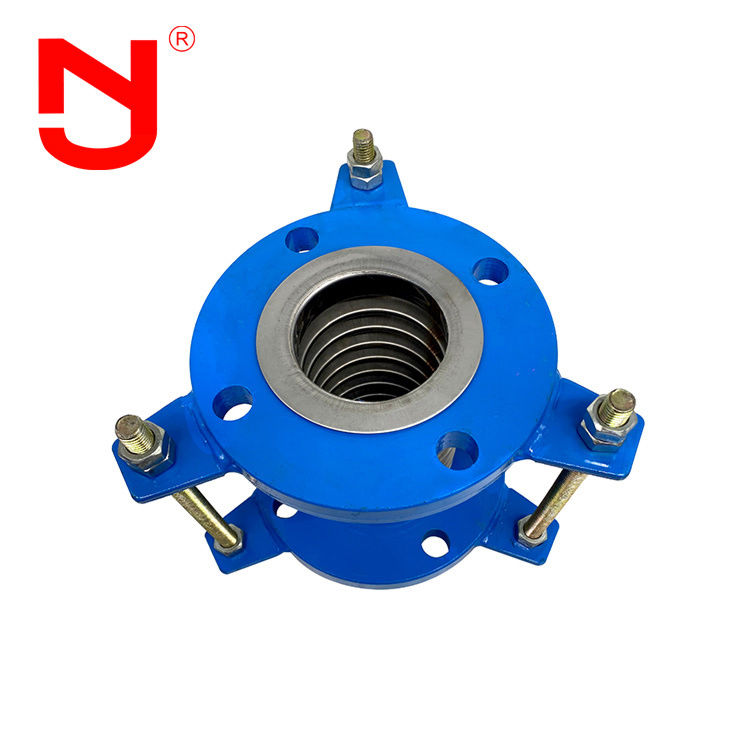

강철 벨로우즈 SS316 금속 팽창 이음 6.0Mpa 플랜지 연결
강철 벨로우즈는 배관 시스템의 열팽창 및 기계적 움직임을 수용하면서 최대 6.0MPa의 압력을 견딜 수 있도록 설계된 고성능 부품입니다. 견고한 플랜지 연결 디자인은 안전하고 누출 방지 설치를 보장하여 화학 처리, 발전 및 석유 및 가스 부문과 같은 까다로운 산업 응용 분야에 이상적입니다. SS316 재료를 사용하면 탁월한 내식성이 보장되어 가혹한 환경에서 조인트의 내구성과 신뢰성이 향상됩니다.
성능강철 벨로우즈
1. 우수한 보상 효과
2. 고온 저항
3. 금속 방진 부츠는 누출을 줄일 수 있습니다.
4. 진동 저항 및 고속 성능
5. 스프링의 특정 압력을 줄일 수 있습니다.
6. 가능한 토크 전달
7. 특정 구조 설계를 통해 스케일링으로 인한 밀봉 실패를 줄일 수 있습니다.
기술 매개변수강철 벨로우즈
|
직경 (mm) |
압력 등급 |
벨로우즈 사용 가능 면적 (c㎡) |
최대 외부 직경 |
길이 |
|||
|
1.0 |
1.6 |
2.5 |
플랜지
|
튜브
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
강철 벨로우즈세부 정보 표시
제조 공정강철 벨로우즈
고품질강철 벨로우즈가 어떻게 만들어지는지 아십니까? JINGNING과 함께 살펴보겠습니다.
강철 벨로우즈 응용
보상기의 유연성 때문에 s강철 벨로우즈는 장비와 파이프라인 사이의 온도차 변형 또는 기타 변형을 보상하고, 진동을 방지하며, 장비에 대한 파이프라인의 추력을 줄이고, 유조 탱크 기초의 불균등한 침강에 적응할 수 있습니다.강철 벨로우즈는 화학 산업, 정유, 전력, 경공업, 원자력, 야금, 기계, 계측기, 선박, 항공 우주 및 기타 부서에서 널리 사용될 수 있습니다. 산업 및 민간 분야에서 전력 파이프라인 및 열 파이프라인의 광범위한 적용으로 인해 금속 보상기에 대한 요구 사항이 점점 더 높아지고 있습니다.
