원래 장소:
중국
브랜드 이름:
JINGNING
인증:
CE，ISO
모델 번호:
RLJS
저희와 연락

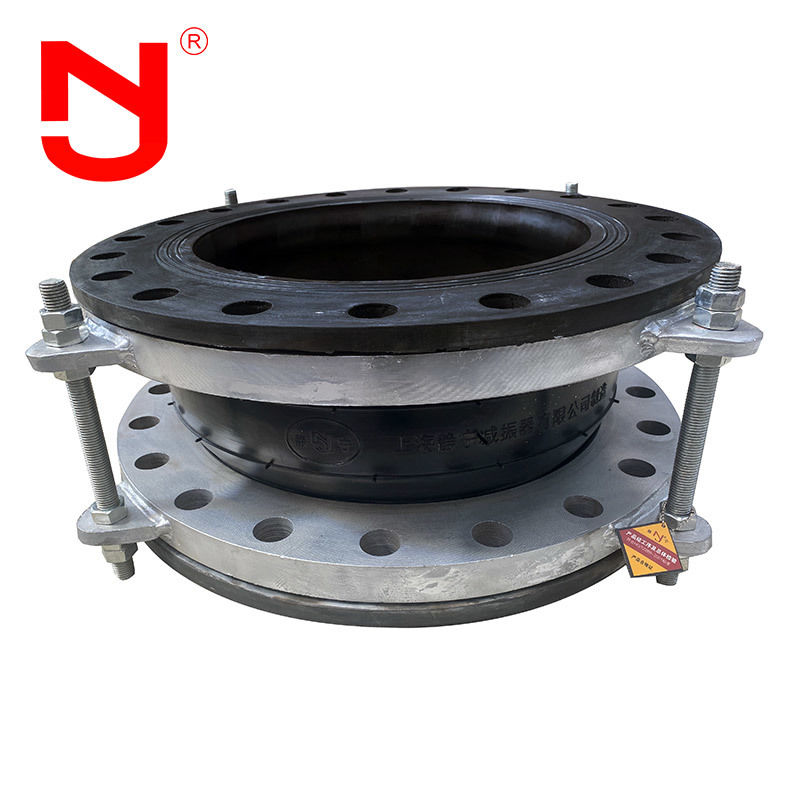

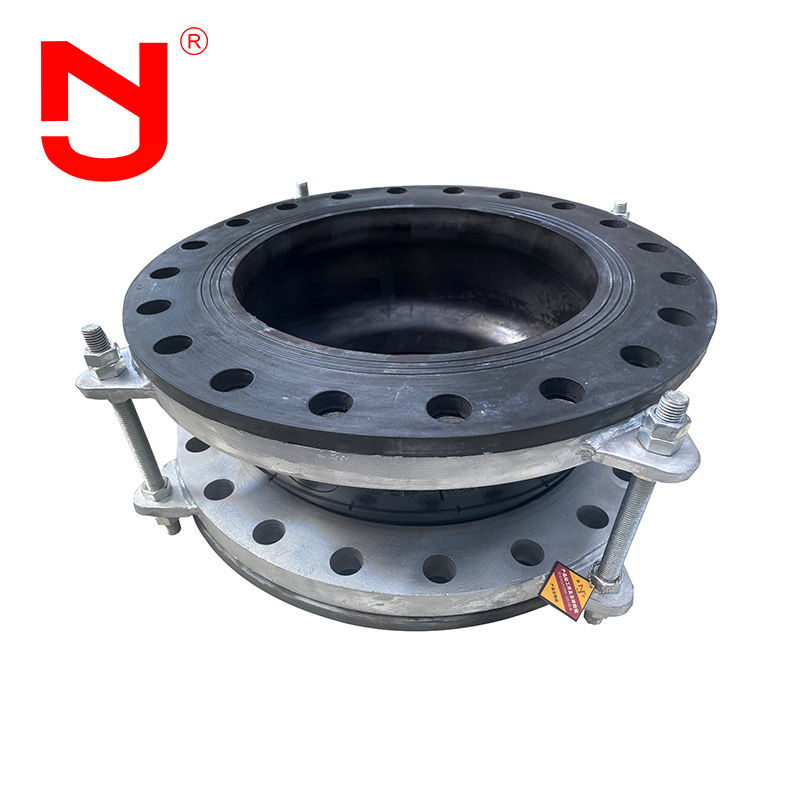

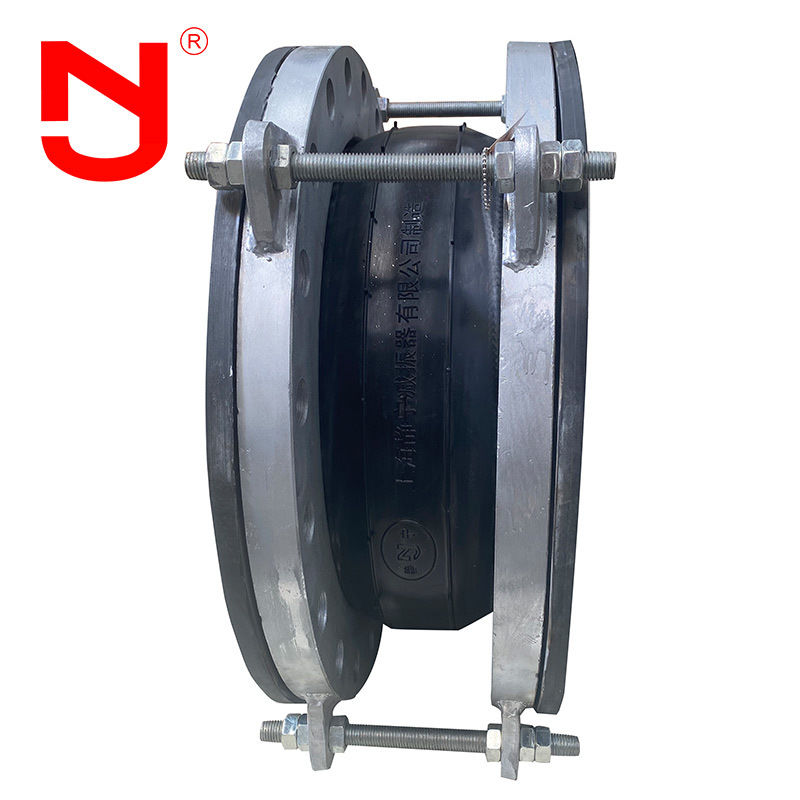

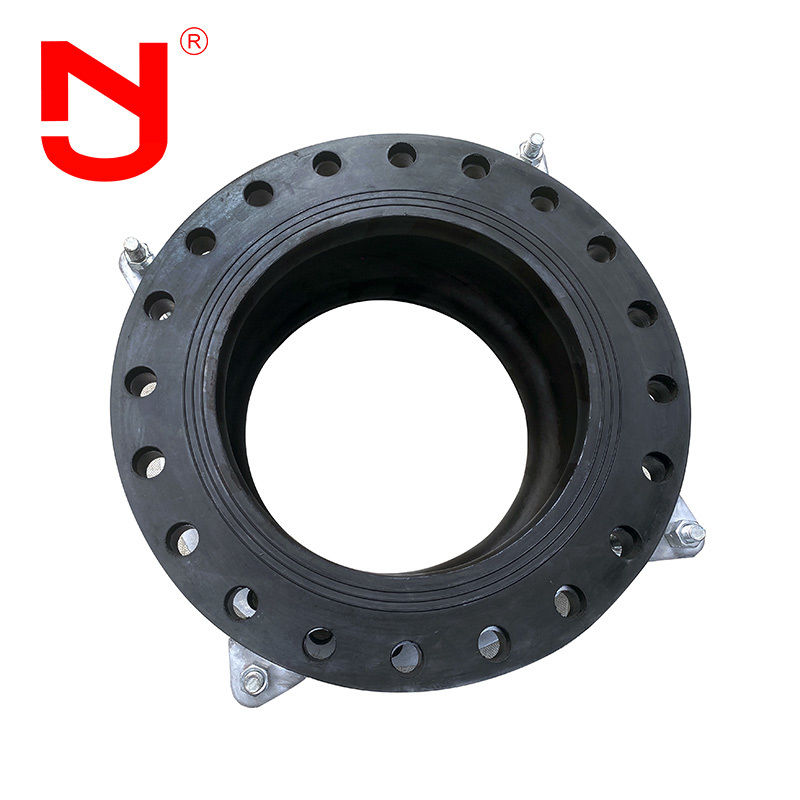

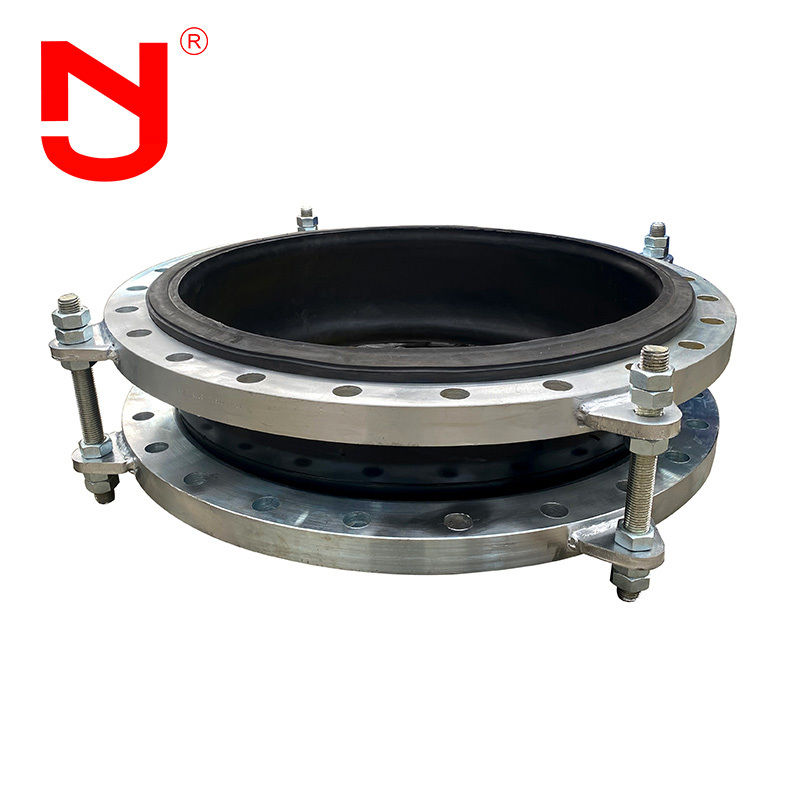

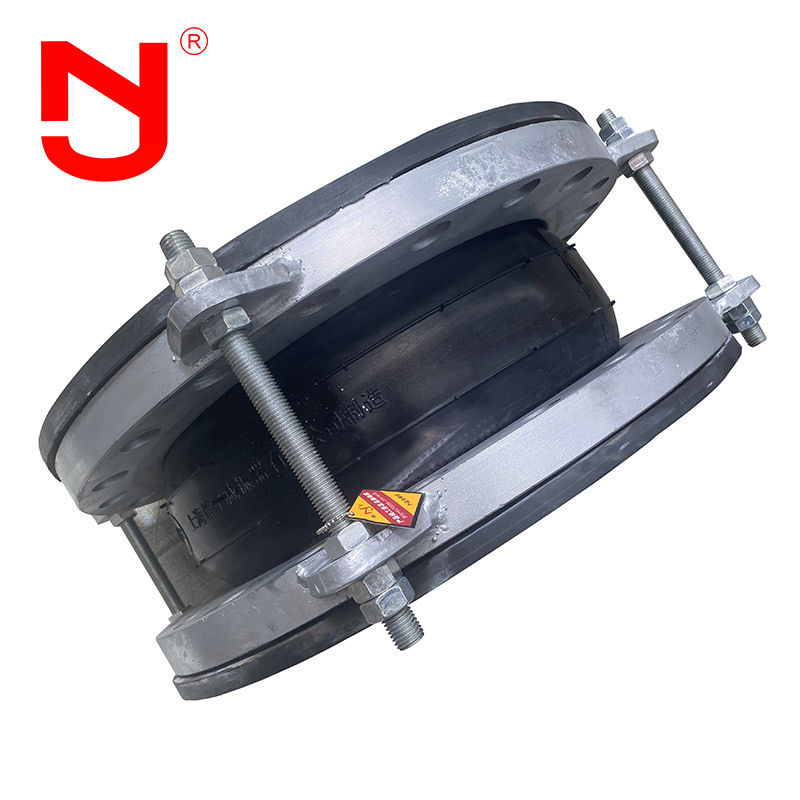

광폭 아치형 유연 고무 조인트 카탈로그 제조업체 전문 맞춤형
제품 설명
광폭 아치형 유연 고무 조인트는 까다로운 산업 및 엔지니어링 응용 분야에서 복잡한 변위 보상 및 진동 격리를 수용하도록 설계된 고성능 파이프라인 커넥터입니다. 강화된 고무 아치 구조로 설계되어 열팽창, 기계적 진동 또는 파이프라인 정렬 불량으로 인한 축 방향, 측면 및 각도 변위를 흡수할 수 있는 뛰어난 유연성을 제공합니다. 이 설계는 펌프 및 밸브와 같은 연결된 장비에 대한 응력 집중을 최소화하는 동시에 소음 전달을 줄이고 시스템 수명을 연장합니다.
성능 특성
1. 높은 유연성
필요에 따라 조인트의 보강층의 크기, 모양 및 두께를 만듭니다.
2. 다양한 보강 재료
수작업으로 감은 고무 조인트는 다양한 보강 재료를 사용하여 필요한 기계적 강도와 내식성을 제공할 수 있습니다.
3. 높은 내압 능력
수동 권선은 조인트의 구조적 균일성을 보장하여 내압 능력과 전체 강도를 향상시킬 수 있습니다.
4. 쉬운 유지 보수 및 교체
일반적으로 플랜지 또는 나사산 인터페이스가 장착되어 설치 및 교체가 용이하여 파이프라인 시스템의 가동 중지 시간을 줄입니다.
제품 사양
| 크기 | 길이 | 작동 중 허용되는 움직임 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 연장 mm |
횡 이동 mm |
각도 편향 mm |
| 32 | 1 1/4 | 95 | ||||
| 40 | 1 1/2 | 95 | ||||
| 50 | 2 | 105 | 20 | 12 | 14 | 35° |
| 65 | 2 1/2 |
115 |
20 | 12 | 14 | 35° |
| 80 | 3 | 135 | 20 | 12 | 14 | 35° |
| 100 | 4 | 150 | 20 | 12 | 14 | 33° |
| 125 | 5 | 165 | 20 | 12 | 14 | 28° |
| 150 | 6 | 180 | 20 | 12 | 14 | 22° |
| 200 | 8 | 210 | 20 | 12 | 14 | 18° |
| 250 | 10 | 230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 255 | 25 | 16 | 22 | 15° |
| 600 | 24 |
260 |
25 | 16 | 22 | 15° |
| 700 | 28 |
260 |
25 | 16 | 22 | 15° |
| 800 | 32 |
260 |
25 | 16 | 22 | 15° |
| 900 | 36 |
260 |
25 | 16 | 22 | 15° |
| 1000 | 40 | 260 | 26 | 18 | 22 | 15° |
|
참고: 매체가 오일, 산성 또는 알칼리성 물질이고 작동 온도에 대한 특별한 요구 사항이 있는 경우 편지 또는 도면을 보내 사용자 정의할 수 있습니다. 주문 시 명시하십시오. |
제품 세부 정보
생산 흐름
|
1. 원자재 최고 수준의 CR/EPDM/NBR 고무 원자재, 재생 고무 없음 |
2. 가소화 및 혼합 나일론과 더 나은 굽힘을 위한 특수 배합, 더 나은 강도, 밀봉 |
3. 워크블랭크 포장 구리 도금 강선 보강은 풀림 방지 |
|
4. 가황 자동 가황 기계는 가황 시간과 압력을 보장합니다. |
5. 검사 |
6. 포장 |
광폭 아치형 유연 고무 조인트
는 우수한 밀봉 및 압축 특성으로 인해 파이프라인 시스템에서 중요한 역할을 합니다. 이러한 유형의 조인트는 파이프라인의 진동 및 변위를 효과적으로 흡수하고 소음을 줄일 수 있으므로 급수 및 배수, 하수 처리, 화학 산업, 석유, 위생 등 분야의 파이프라인 시스템에 널리 사용됩니다.저희 서비스
1. 24시간 온라인
2. 무료 샘플 제공
3. 맞춤화 지원
4. 도면 제공
5. 선택할 수 있는 다양한 결제 스타일
6. 공장 검사(재료, 사양, 수량, 압력, 포장)
7. 긴 보증 기간
8. 운송에 적합한 포장
저희 고객
인증서
자주 묻는 질문
Q1
: 광폭 아치형 유연 고무 조인트의 재질은 무엇입니까??
Q2: 광폭 아치형 유연 고무 조인트의 보증 기간은 어떻게 됩니까?
?A2
: 광폭 아치형 유연 고무 조인트의 작동 온도는 어떻게 됩니까??
A3: 작동 온도는 -20℃~100℃입니다.
?A4
: 패키지는 판지 상자와 튼튼한 합판 케이스입니다.
