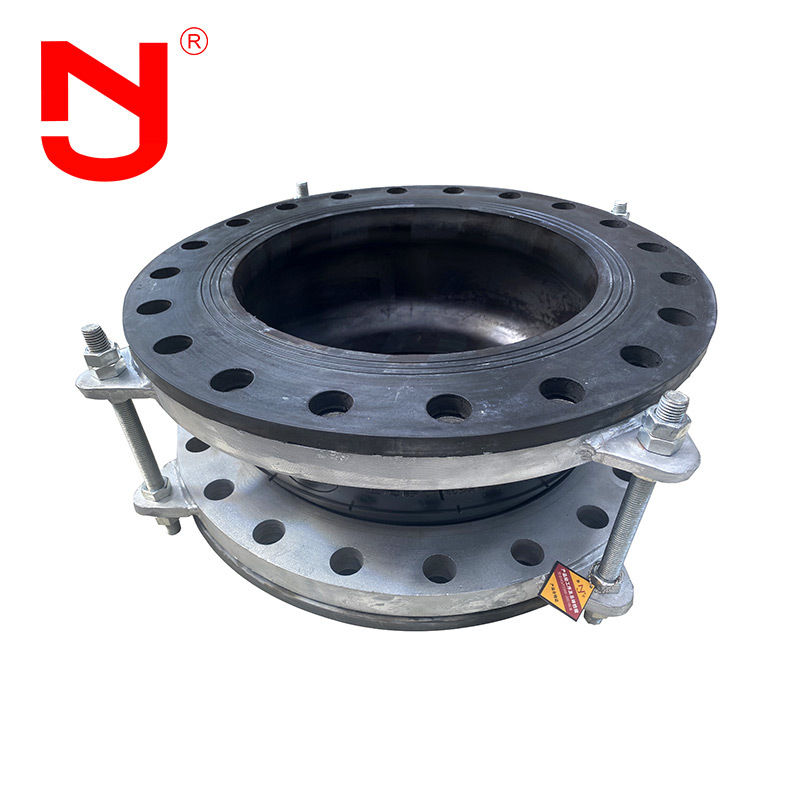

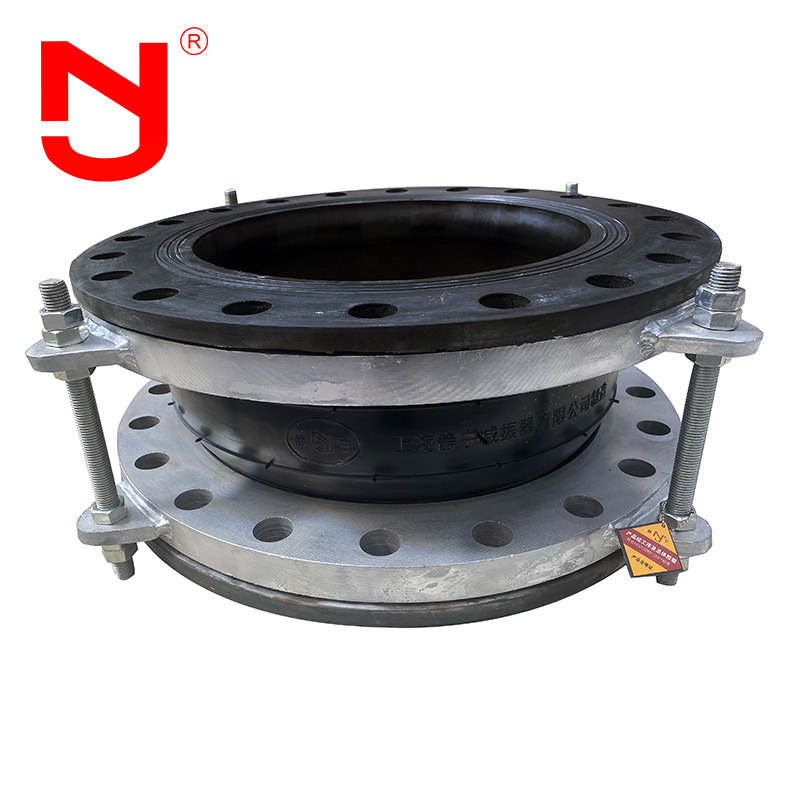

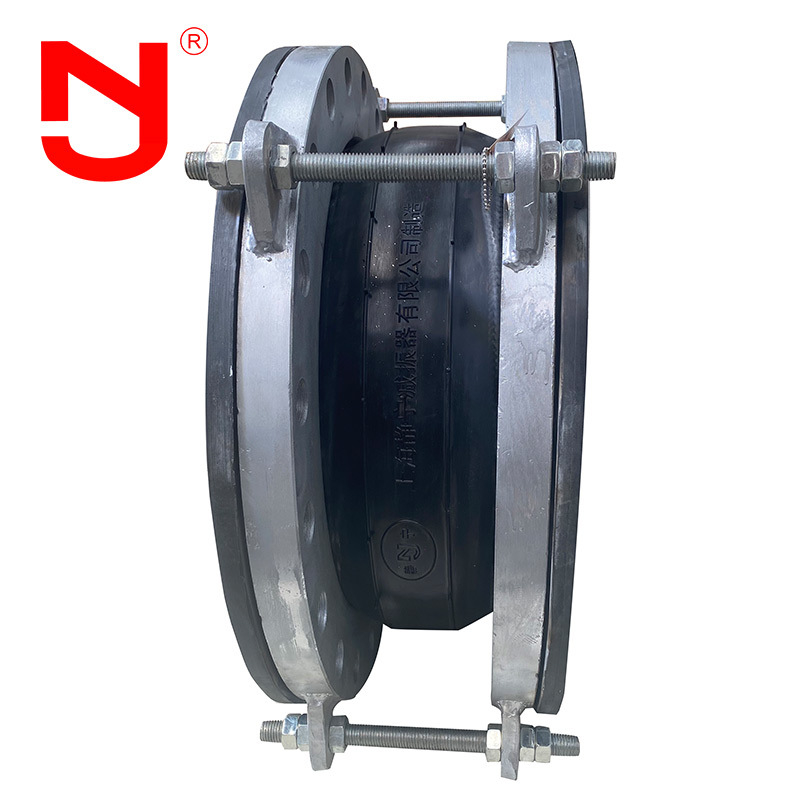

EPDM 고무 와이드 아치 벨로우 타입 익스팬션 조인트 제조업체 익스팬션 컴펜세이터
제품 설명
? 은 산업 배관 시스템에서 상당한 열팽창, 진동 격리 및 정렬 불량을 수용하도록 설계된 고도로 유연한 익스팬션 조인트입니다. 여러 개의 주름이 있는 강화된 하이 아치 고무 구조를 특징으로 하는 이 벨로우는 다양한 압력과 온도에서 누출 방지 밀봉을 유지하면서 뛰어난 다방향 이동 능력(축 방향, 측면 및 각도)을 제공합니다.
성능 특성
1. 높은 유연성
필요에 따라 조인트의 보강층의 크기, 모양 및 두께를 만듭니다.
2. 다양한 보강 재료
수동으로 감은 고무 조인트는 필요한 기계적 강도와 내식성을 제공하기 위해 다양한 보강 재료를 사용할 수 있습니다.
3. 높은 내압 능력
수동 권선은 조인트의 구조적 균일성을 보장하여 내압 능력과 전체 강도를 향상시킬 수 있습니다.
4. 쉬운 유지 보수 및 교체
일반적으로 파이프라인 시스템의 가동 중단 시간을 줄이기 위해 설치 및 교체가 용이하도록 플랜지 또는 나사산 인터페이스가 장착되어 있습니다.
제품 사양
| 크기 | 길이 | 작동 중 허용 이동 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 연장 mm |
횡 이동 mm |
각도 편향 mm |
| 32 | 1 1/4 | 95 | ||||
| 40 | 1 1/2 | 95 | ||||
| 50 | 2 | 105 | 20 | 12 | 14 | 35° |
| 65 | 2 1/2 |
115 |
20 | 12 | 14 | 35° |
| 80 | 3 | 135 | 20 | 12 | 14 | 35° |
| 100 | 4 | 150 | 20 | 12 | 14 | 33° |
| 125 | 5 | 165 | 20 | 12 | 14 | 28° |
| 150 | 6 | 180 | 20 | 12 | 14 | 22° |
| 200 | 8 | 210 | 20 | 12 | 14 | 18° |
| 250 | 10 | 230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 255 | 25 | 16 | 22 | 15° |
| 600 | 24 |
260 |
25 | 16 | 22 | 15° |
| 700 | 28 |
260 |
25 | 16 | 22 | 15° |
| 800 | 32 |
260 |
25 | 16 | 22 | 15° |
| 900 | 36 |
260 |
25 | 16 | 22 | 15° |
| 1000 | 40 | 260 | 26 | 18 | 22 | 15° |
|
참고: 매체가 오일, 산성 또는 알칼리성 물질이고 작동 온도에 대한 특별한 요구 사항이 있는 경우 편지 또는 도면을 보내 사용자 정의할 수 있습니다. 주문 시 명시하십시오. |
제품 세부 정보
생산 흐름
|
1. 원자재 최고 수준의 CR/EPDM/NBR 고무 원자재, 재생 고무 없음 |
2. 가소화 및 혼합 나일론으로 더 나은 굽힘을 위한 특수 배합, 더 나은 강도, 밀봉을 위해 |
3. 워크블랭크 포장 구리 도금 강선 보강재는 풀림 방지 |
|
4. 가황 자동 가황 기계는 가황 시간과 압력을 보장합니다. |
5. 검사 |
6. 포장 |
와이드 아치 벨로우 타입
은 우수한 밀봉 및 압축 특성으로 인해 파이프라인 시스템에서 중요한 역할을 합니다. 이 유형의 조인트는 파이프라인의 진동 및 변위를 효과적으로 흡수하고 소음을 줄일 수 있으므로 급수 및 배수, 하수 처리, 화학 산업, 석유, 위생 등의 분야에서 파이프라인 시스템에 널리 사용됩니다.저희 서비스
1. 24시간 온라인
2. 무료 샘플 제공
3. 사용자 정의 지원
4. 도면 제공
5. 선택할 수 있는 다양한 결제 스타일
6. 공장 검사(재료, 사양, 수량, 압력, 포장)
7. 긴 보증 기간
8. 운송에 적합한 포장
저희 고객
인증서
자주 묻는 질문
Q1
:재료는 무엇입니까 의 와이드 아치 벨로우 타입?A4
:재료는 EPDM, NBR, CR, SBR일 수 있습니다. 작업 조건에 따라 다릅니다.Q2
:보증 기간은 무엇입니까 의 와이드 아치 벨로우 타입?A4
:18개월 보증을 제공합니다.Q3
:작동 온도는 무엇입니까 의 와이드 아치 벨로우 타입?A4
:작동 온도는 -20℃~100℃입니다.Q4
:패키지는 무엇입니까 의 와이드 아치 벨로우 타입?A4
:패키지는 판지 상자와 튼튼한 합판 케이스입니다.
