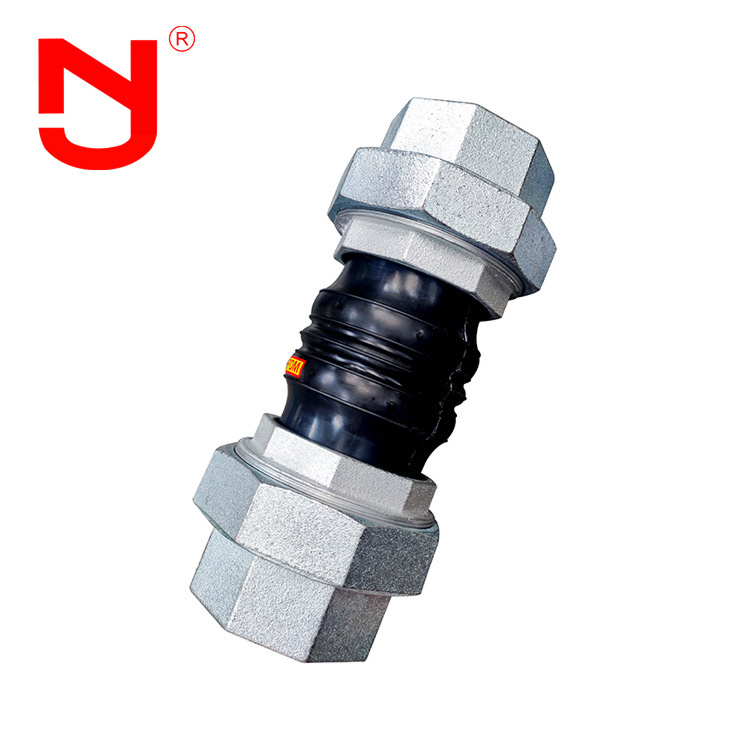

스테인리스 스틸 나사식 유니온 Bspt 나사산 조인트 팽창 조인트 배관
팽창 조인트 배관은 배관 시스템의 열팽창, 수축, 진동 및 정렬 불량을 수용하도록 설계된 유연한 구성 요소입니다. 파이프가 응력, 누출 또는 구조적 손상 없이 축 방향, 측면 또는 각도로 움직일 수 있도록 합니다. 일반적으로 고무, 금속 벨로우즈 또는 PTFE와 같은 재료로 제작된 이 조인트는 온도 변동, 압력 변화 또는 기계적 힘으로 인한 치수 변화를 흡수하기 위해 파이프 섹션 사이에 설치됩니다. 연결된 장비(예: 펌프, 밸브)에 가해지는 스트레스를 줄이고 파이프 파열을 방지함으로써 HVAC, 수처리 및 산업 배관과 같은 응용 분야에서 시스템 수명, 효율성 및 안전을 보장합니다.
팽창 조인트 배관의 성능 특성
1. 팽창 조인트 배관 은 부피가 작고, 무게가 가볍고, 탄성이 좋고, 장비 유지 관리가 편리하다는 장점이 있습니다.
2. 팽창 조인트 배관 은 측면, 축 방향 및 각도 변위를 가질 수 있으며 파이프의 비중심 및 플랜지의 비평행에 의해 제한되지 않습니다.
3. 온도가 증가함에 따라 NBR threaded expansion joint 는 팽창하고 수축합니다.
4. 팽창 조인트 배관 은 구조에 의해 전달되는 소음을 줄이고 강력한 감쇠 능력을 가지고 있습니다.
5. 다양한 시나리오에 따라 NBR threaded expansion joint 다양한 고무 재료를 사용하면 부식성 매체의 고무 조인트 내부 벽에 대한 부식을 보다 효과적으로 방지하고 수명을 연장할 수 있습니다.
팽창 조인트 배관의 기술 데이터
|
팽창 조인트 배관의 주요 데이터 |
||||||
|
공칭 직경(DN) |
길이 |
축 방향 변위(mm) |
수평 변위 |
굴절 각도 |
||
|
mm |
인치 |
mm |
연장 |
압축 |
mm |
(a1+a2)° |
|
15 |
1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
20 |
3/4 |
200 |
5-6 |
22 |
22 |
45° |
|
25 |
1 |
200 |
5-6 |
22 |
22 |
45° |
|
32 |
1 1/4 |
200 |
5-6 |
22 |
22 |
45° |
|
40 |
1 1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
50 |
2 |
200 |
5-6 |
22 |
22 |
45° |
|
65 |
2 1/2 |
265 |
8-10 |
24 |
24 |
45° |
|
80 |
3 |
285 |
8-10 |
24 |
24 |
45° |
참고: 1. 나사산 고무 팽창 조인트의 특수 요구 사항은 사용자의 도면에 따라 맞춤화할 수 있습니다. 플랜지 표준은 GB / t9115.1-2000입니다. 다양한 플랜지 표준(GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO 등)을 생산에 선택할 수 있습니다. 나사산 고무 팽창 조인트의 고무 볼은 천연 고무, 에틸렌 프로필렌 디엔 단량체 고무, 클로로프렌 고무, 부틸 고무, 부타디엔 고무, 불소 고무 등으로 사용할 수 있습니다. DN200 이상의 나사산 고무 팽창 조인트가 현탁된 급수에 사용되는 경우 파이프는 고정 지지대 또는 고정 지지대가 있어야 하며, 그렇지 않으면 나사산 고무 팽창 조인트는 낙하 방지 장치와 함께 설치해야 합니다.

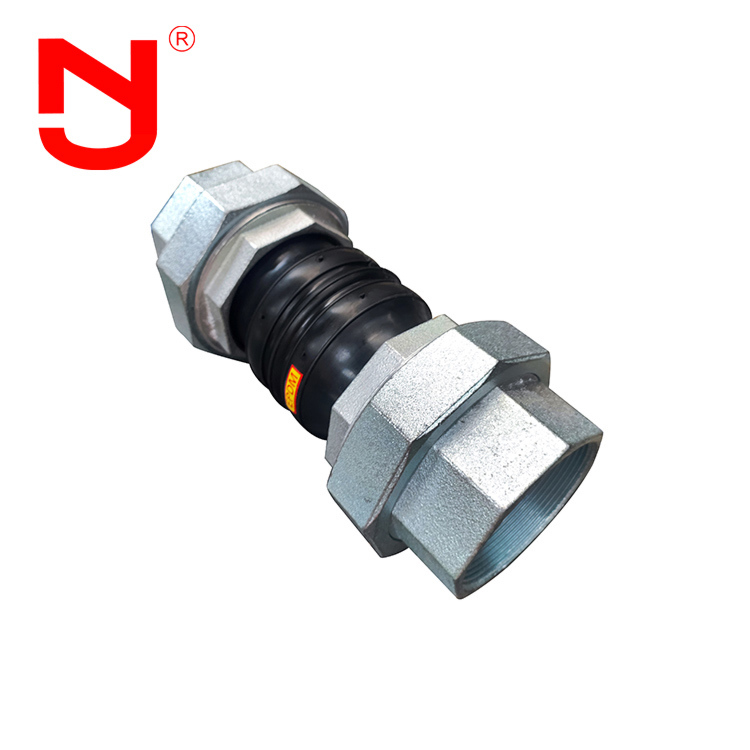

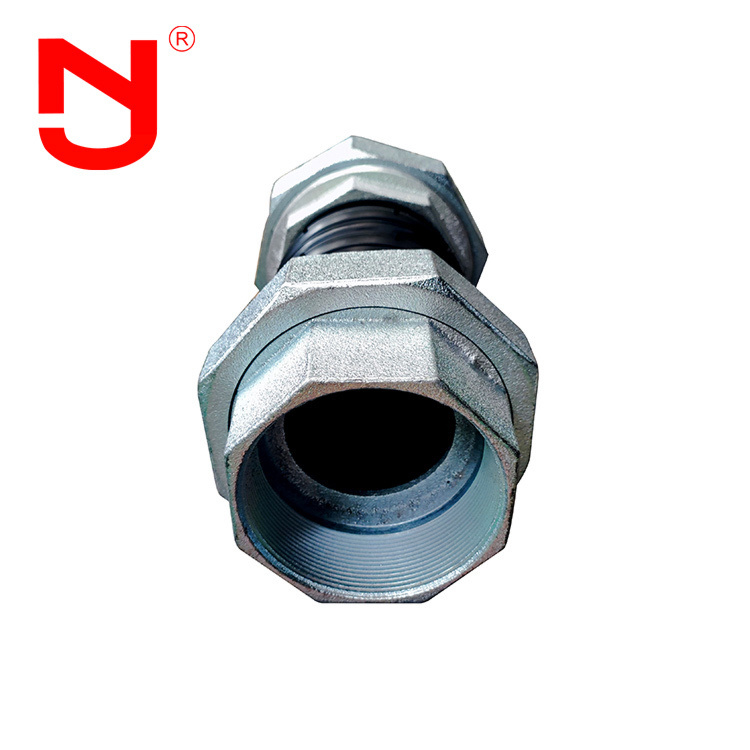

팽창 조인트 배관 세부 정보 표시
팽창 조인트 배관 생산 흐름
팽창 조인트 배관 이 어떻게 만들어지는지 아십니까? JINGNING과 함께 살펴보겠습니다.
파이프라인의 적절한 나사산 고무 팽창 조인트를 선택하고, 선택한 재료와의 매체의 호환성, 전체 온도, 압력 및 진공 범위, 필요한 움직임 및 파이프라인 플랜지 사이의 크기를 이해하는 것이 매우 중요합니다. 이 정보를 통해 Jingning 애플리케이션 엔지니어는 모든 응용 분야에 이상적인 팽창 조인트 배관 을 결정하는 데 도움을 줄 수 있습니다.
팽창 조인트 배관의 장점
1. 팽창 조인트 배관 은 15분 동안 아연 도금되어 고압, 고온, 오일, 마모, 부식, 산 및 알칼리에 강합니다.
2. 팽창 조인트 배관 은 펌프, 밸브, 소방 장비, 진동이 큰 파이프 및 냉온의 변화가 잦은 파이프와 연결됩니다.
3. NBR threaded expansion joint의 천연 고무 함량은 47%로, 노화 없이 15년 동안 지속적으로 사용할 수 있습니다.
우리는 외국 선진 기술을 도입하고 중국의 생산 경험과 결합합니다. Bspt threaded expansion joint 제조 작업에서 내부는 고압을 견디고 나일론 코드와 내부 고무가 더 잘 결합되어 일반 나사산 덕트 팽창 조인트보다 더 높은 압력을 견딜 수 있습니다. 나사산 덕트 팽창 조인트 는 내부 고무층의 완벽한 조합, 밝고 깨끗하며 매끄러운 특징을 가지고 있습니다. NBR threaded expansion joint의 라벨은 가황 공정을 채택하여 나사산 덕트 팽창 조인트의 볼과 완벽하게 일치합니다.
팽창 조인트 배관의 적용
팽창 조인트 배관 은 급수 및 배수, 순환수, HVAC, 화재 방지, 제지, 제약, 석유 화학, 선박 배관 시스템, 워터 펌프, 압축기, 팬 및 기타 배관 시스템에 널리 사용될 수 있습니다. 일반 나사산 덕트 팽창 조인트는 -15 ℃ - 115 ℃의 공기, 압축 공기, 물, 해수, 오일, 산 및 알칼리를 운반하는 데 사용됩니다. 특수 유형 나사산 덕트 팽창 조인트는 -30 ° C ~ 250 ° C 이상의 매체, 오일 또는 강알칼리, 강산 및 고체 재료를 운반하는 데 사용됩니다.
FAQ
Q1: 고무 재료는 무엇입니까?
A1: EPDM, CR, NBR 등
Q2: 재료 인증서 3.1을 제공할 수 있습니까?
A2: 예, 재료 인증서 3.1을 제공할 수 있습니다. 재료 인증서 3.1의 샘플을 받으려면 문의하십시오.
Q3: 플랜지(고정 링)의 재료는 무엇입니까?
A3: 플랜지 재료는 탄소강, 스테인리스강 및 연성 철일 수 있습니다.
Q4: MOQ는 무엇입니까?
A4: 1개.
