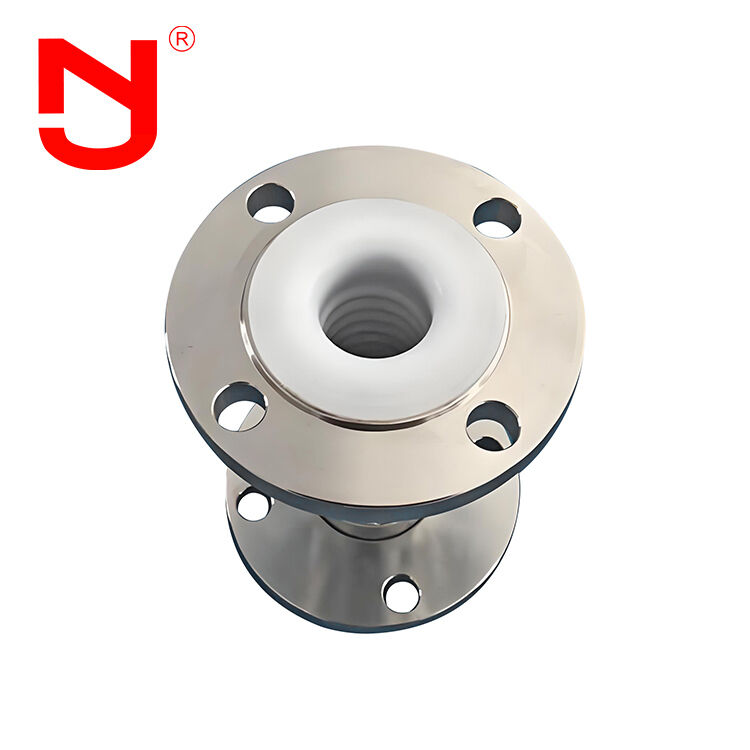

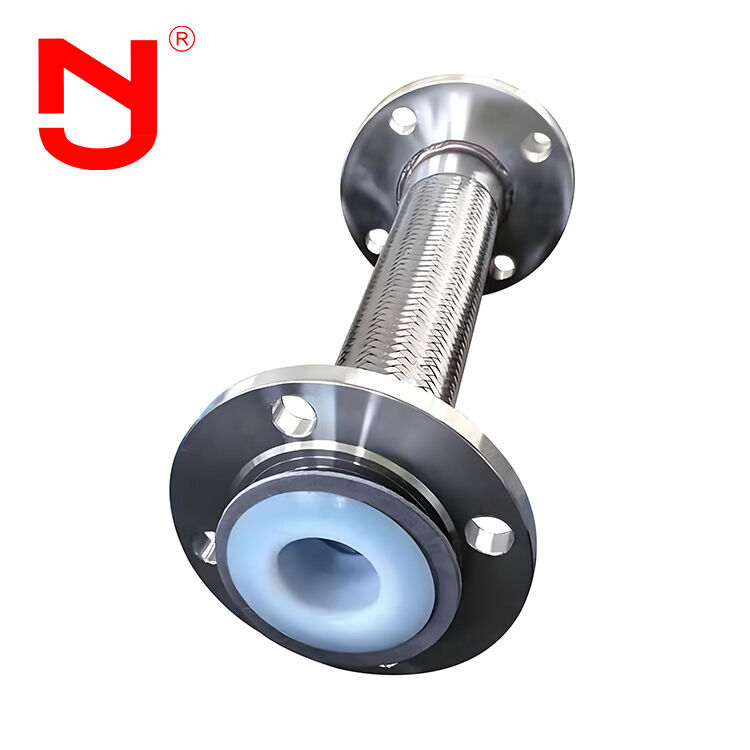

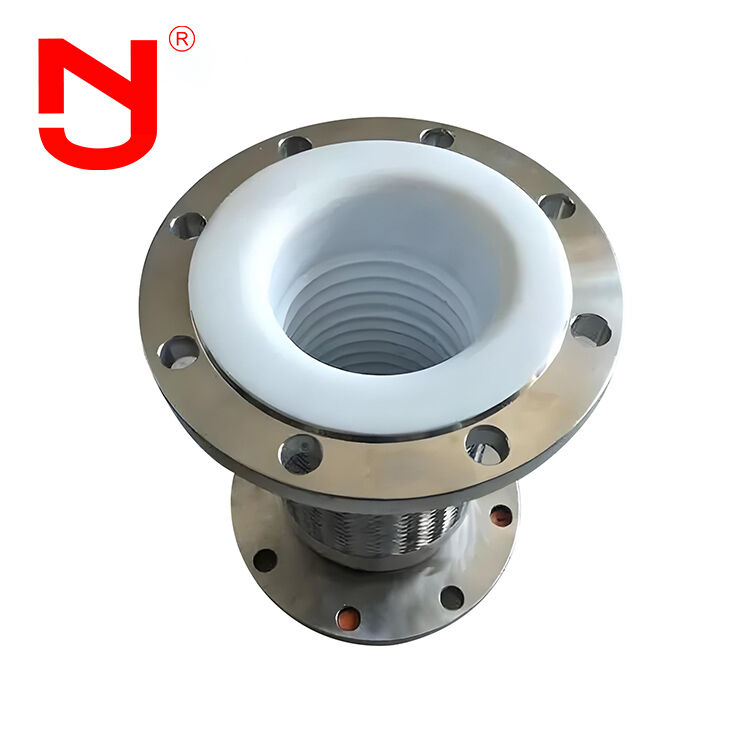

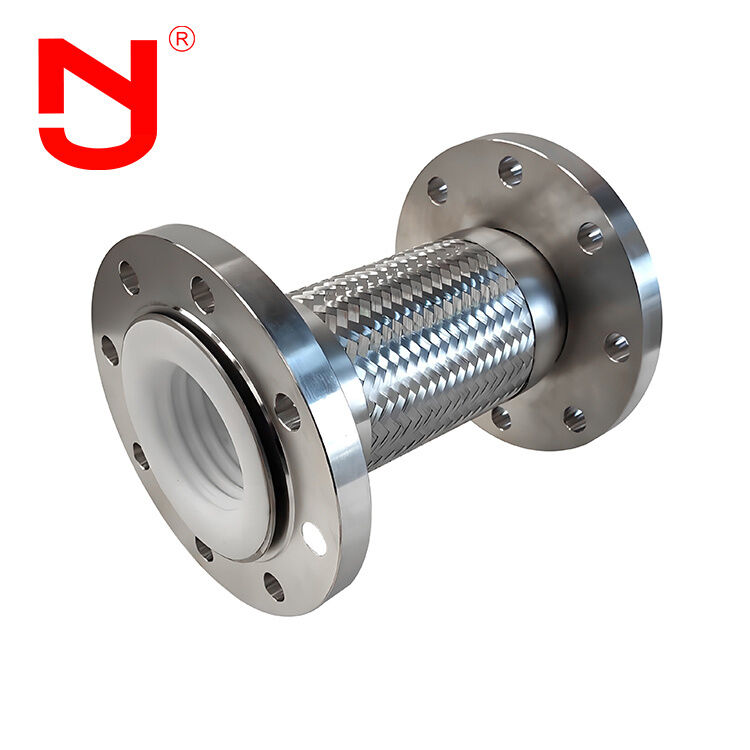

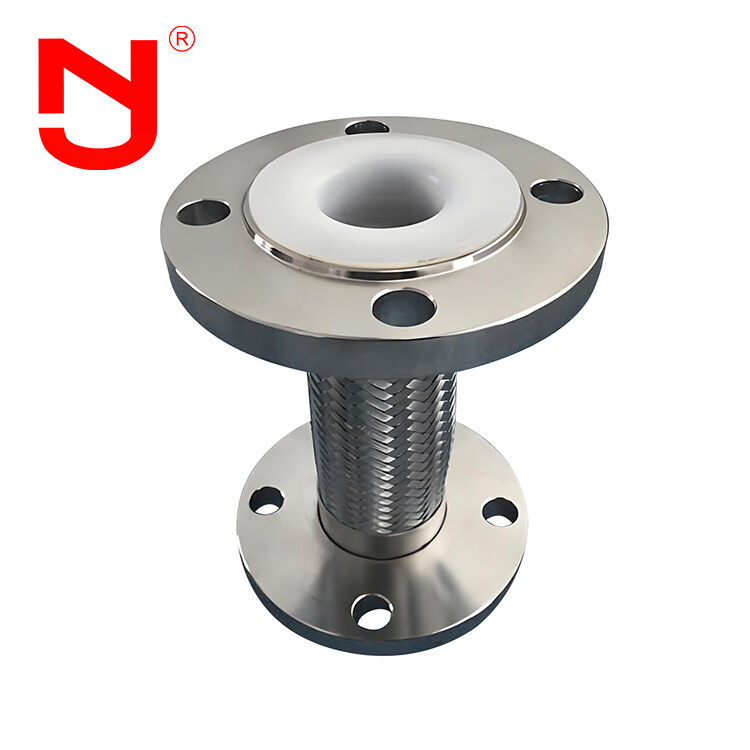

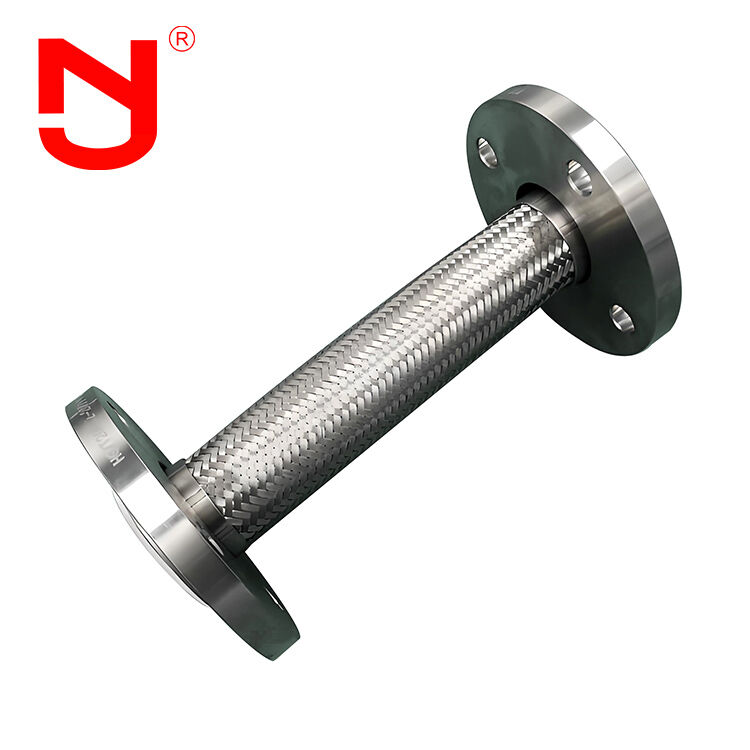

고성능 유체 이송용 PTFE 라이닝 스테인리스 스틸 와이어 브레이드 골판 금속 플렉스 튜브 DN8-DN400

PTFE 라이닝 금속 플렉스 튜브

스테인레스 스틸 와이어 땋은 골판지 금속 호스

DN8-DN400 플렉스 호스 파이프

원래 장소:

중국

브랜드 이름:

JINGNING

인증:

CE、ZTC

모델 번호:

JDZ

저희와 연락

인용 을 요청 하십시오

제품 상세정보

크기:

DN8----DN400

제품명:

PTFE 라이닝 스테인리스 스틸 와이어 브레이디드 골판지 금속 호스 플렉스 호스 파이프

벨로우즈 재료:

SS304, SS316

OEM&ODM:

지원하다

제품 카테고리:

금속 엮은 튜브

플랜지 표준:

DIN/ANSI/JIS/EN1092-1

주요 시장:

미국,유럽,중동

핵심 단어:

금속 플렉스 튜브

지불과 운송 용어

최소 주문 수량

가격

US$25-81/pc

포장 세부 사항

판지 또는 나무

배달 시간

5--15 근무일

지불 조건

Western Union, T/T, L/C, D/A, D/P, MoneyGram

공급 능력

1주일에 10000개 세트

PTFE 가루 스테인리스 스틸 와이어 넥타이 코러브 플렉서블 연결 튜브

최상의 가격을 얻으세요

비디오

PTFE 가루 스테인리스 스틸 와이어 넥타이 코러브 넥타이 유연 파이프

최상의 가격을 얻으세요

비디오

PTFE 가루 스테인리스 스틸 와이어 엮은

최상의 가격을 얻으세요

비디오

PTFE 가루 스테인리스 스틸 DN25 넥타이 스틸 Hose 산업용 코러브 금속 Hose

최상의 가격을 얻으세요

저희와 연락

86-150-93112546

joints@chnflex.com

지금 연락하세요

제품 설명

PTFE 라이닝 스테인리스 스틸 와이어 브레이드 골판형 금속 플렉스 튜브

이 고성능 플렉시블 호스는 PTFE 내부 라이닝과 골판형 스테인리스 스틸 호스 및 외부 스테인리스 스틸 와이어 브레이드를 결합합니다. PTFE 라이너는 우수한 내화학성, 낮은 마찰 및 고온 안정성을 제공하며, 골판형 스테인리스 스틸 구조는 유연성과 내압성을 보장합니다. 외부 스테인리스 스틸 브레이드는 기계적 강도를 향상시키고 진동, 피로 및 외부 손상으로부터 보호합니다. 이 제품은 화학, 석유화학, 제약, 식품 및 고순도 유체 이송 시스템에 널리 사용됩니다.

성능 특성

플렉시블 팽창 이음의 주요 탄성 요소는 스테인리스 스틸 벨로우즈입니다. 벨로우즈의 팽창과 굽힘을 통해 플렉시블 팽창 이음은 축 방향, 횡 방향 및 각 방향으로 파이프라인의 움직임을 수용합니다.

파이프라인의 축 방향, 횡 방향 및 각 방향 열 변형 흡수
파이프라인 시스템에 대한 장비 진동 영향 감소
지진 활동 및 지반 침하로 인한 파이프라인 변형 보상

기술 사양

금속 호스 주요 데이터

직경 (mm)	압력 등급 (MPa)	벨로우즈 사용 가능 면적 (cm²)	최대 외부 직경 (mm)	길이 (mm)
32	1.0/1.6/2.5	16	225	160-280
40	1.0/1.6/2.5	23	244	164-289
50	1.0/1.6/2.5	37	259	172-306
65	1.0/1.6/2.5	55	270	215-322
80	1.0/1.6/2.5	81	284	240-366
100	1.0/1.6/2.5	121	304	235-345
125	1.0/1.6/2.5	180	334	282-342
150	1.0/1.6/2.5	257	364	282-367
200	1.0/1.6/2.5	479	442	340-426
250	1.0/1.6/2.5	769	507	393-493
300	1.0/1.6/2.5	1105	562	464-565
350	1.0/1.6/2.5	1307	622	509-609
400	1.0/1.6/2.5	1611	562	522-622
450	1.0/1.6/2.5	1972	700	403-523
500	1.0/1.6/2.5	2445	760	431-554
600	1.0/1.6/2.5	3534	835	478-588
700	1.0/1.6/2.5	4717	1110	490-590
800	1.0/1.6/2.5	5822	1265	502-602
900	1.0/1.6/2.5	7620	1186	698
1000	1.0/1.6/2.5	9043	1286	692

제품 구성 세부 정보

금속 플렉스 튜브는 특정 요구 사항에 따라 맞춤 설정할 수 있습니다.

벨로우즈 재질: 스테인리스 스틸 304, 316L
플랜지 재질: Q235 탄소강, 304, 316L 스테인리스 스틸

Jingning은 플렉시블 팽창 이음, 고무 팽창 이음, 금속 벨로우즈 이음, 분해 이음 및 기타 산업용 파이프 피팅 제조 분야에서 17년 이상의 설계 경험을 보유하고 있습니다. 당사의 플렉시블 팽창 이음은 GB, ISO, DIN, ANSI, BS, JIS 및 맞춤형 요구 사항을 포함한 국제 표준을 충족합니다.

주요 장점

경쟁력 있는 공장 직판 가격
17년 제조 경험 및 5년 수출 전문성
업계 표준을 초과하는 엄격한 품질 검사
맞춤형 금형 베이스 맞춤화 및 OEM 서비스
무료 플렉스 호스 파이프 샘플 제공
즉시 사용 가능한 대량 재고

응용 분야

유연성으로 인해 이러한 플렉스 호스 파이프는 장비와 파이프라인 간의 온도 차이 변형 및 기타 움직임을 보상하고, 진동을 방지하며, 장비에 대한 파이프라인 추력을 줄이고, 불균일한 탱크 기초 침하를 수용합니다. 플렉시블 팽창 이음은 화학, 정유, 발전, 경공업, 원자력, 야금, 기계, 계측, 해양 및 항공 우주 분야에서 널리 사용됩니다. 산업 및 민간 부문에서 전력 및 열 파이프라인의 사용이 증가함에 따라 고품질 플렉스 호스 파이프에 대한 수요가 계속 증가하고 있습니다.

자주 묻는 질문

Q: 금속 플렉스 튜브에 맞춤형 로고를 표시할 수 있습니까?

A: 예, 로고를 표시할 수 있습니다. OEM 및 ODM 서비스를 제공합니다.

Q: 금속 플렉스 튜브의 대면 길이는 얼마입니까?

A: 표준 대면 길이는 L130, L152, L203을 포함합니다. 또한 요구 사항에 따라 맞춤형 길이를 허용합니다.

Q: 금속 플렉스 튜브의 도면을 제공할 수 있습니까?

A: 예, 자세한 도면을 제공합니다. 파이프 금속 플렉시블 튜브 도면을 받으려면 문의하십시오.

Q: 금속 플렉스 튜브에 대해 어떤 인증서를 제공할 수 있습니까?

A: CE 및 ISO 인증을 제공합니다.
