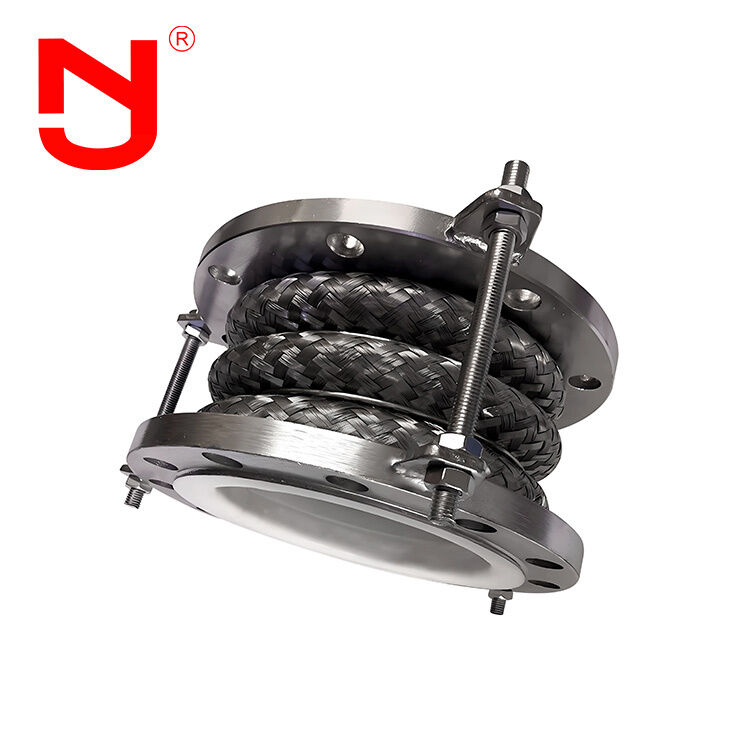

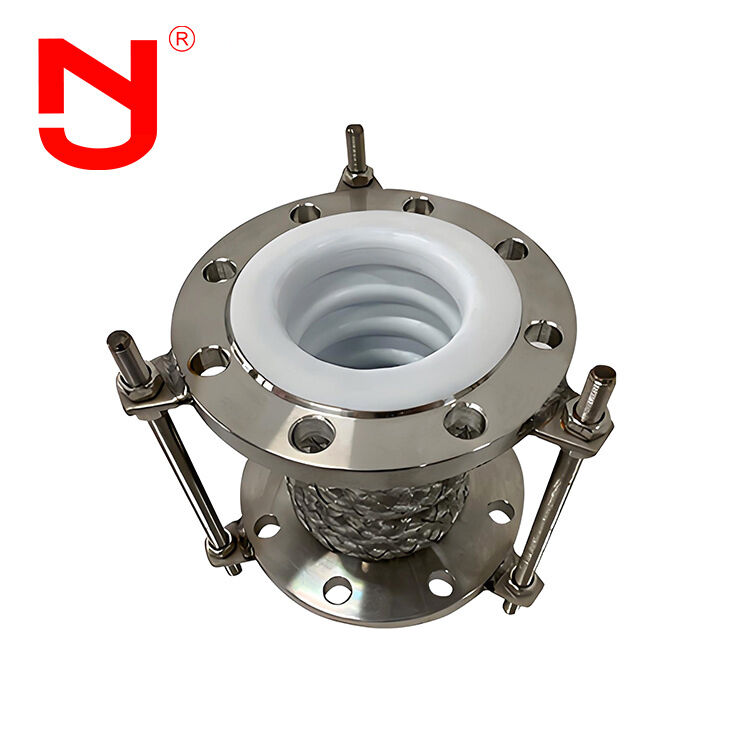

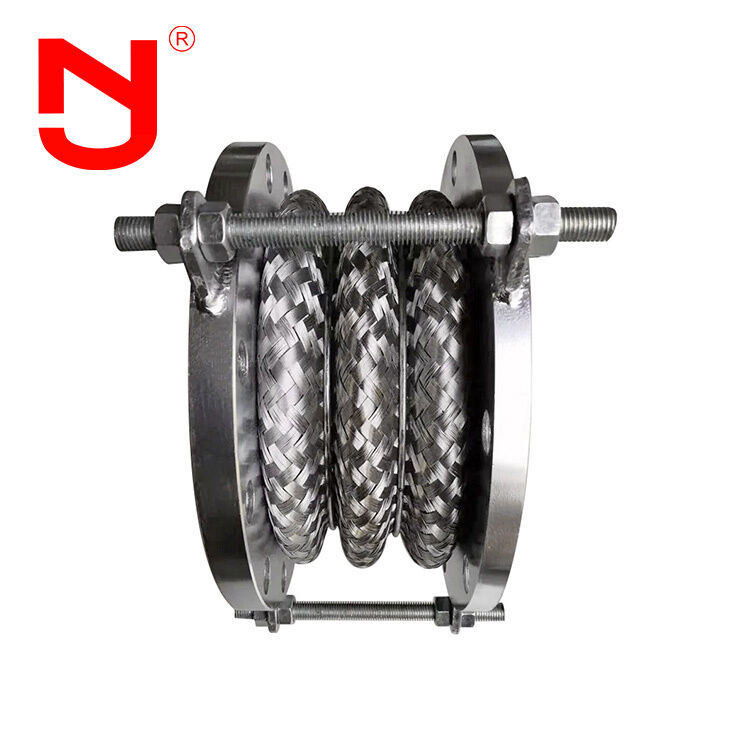

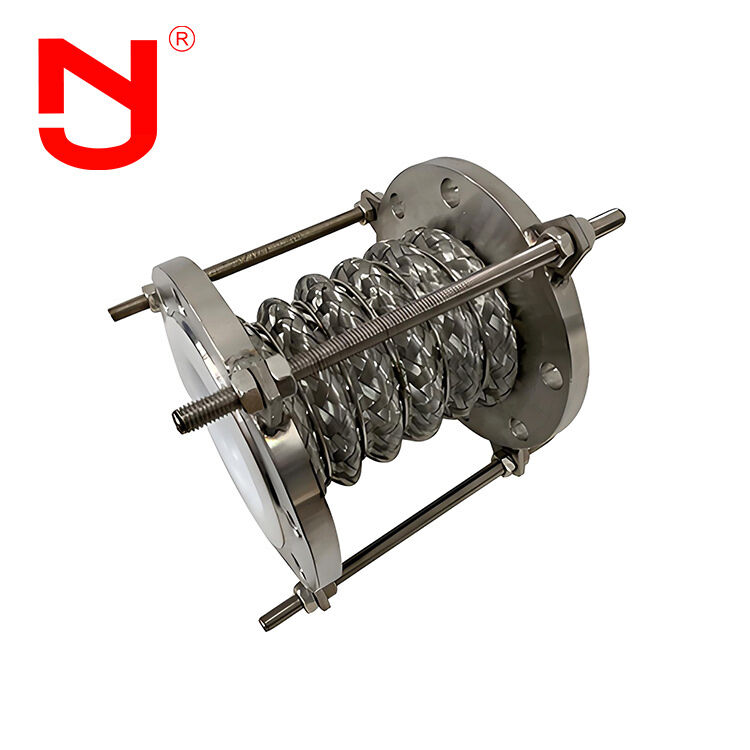

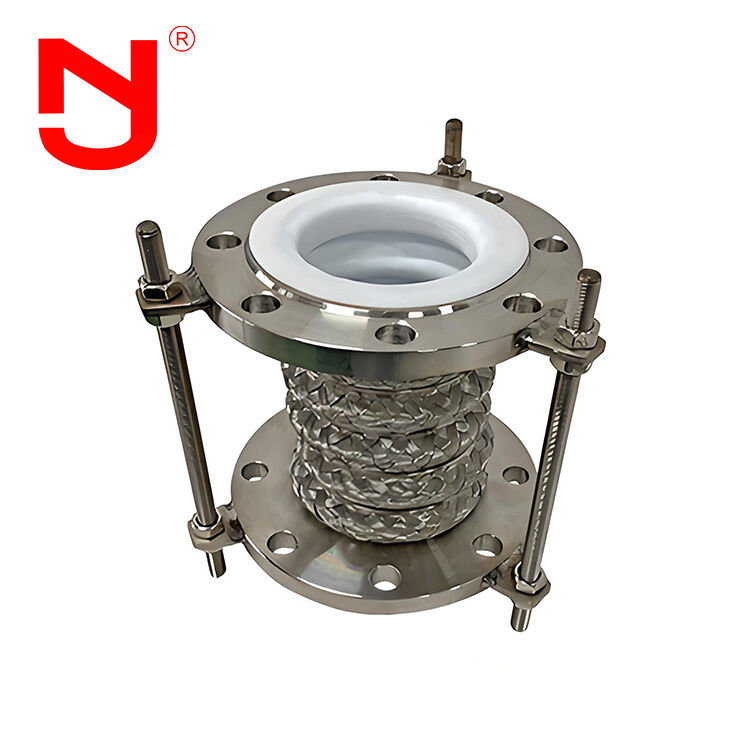

공장 맞춤형 고온 저항 PTFE 라이닝 벨로우즈 종류
PTFE 라이닝 벨로우즈 종류는 매끄러운 PTFE 내부 라이닝과 내구성이 뛰어난 금속 외부 벨로우즈(일반적으로 SS304/SS316)로 제작된 다목적 내부식성 유연 배관 부품입니다. 축 방향, 측면, 범용 및 확장 루프 벨로우즈를 포함한 다양한 구조 유형으로 제공되는 이 시리즈는 PTFE의 화학적 불활성, 고/저온 저항 및 비점착성 특성과 금속 벨로우즈의 견고한 내압 용량 및 유연한 열 보상을 결합합니다. 모든 유형은 배관의 열팽창, 수축 및 진동을 흡수하고, 유체 오염을 방지하며, 석유화학, 제약, 식품 및 음료, 화학 처리 산업에서 부식성, 산성, 알칼리성 또는 고순도 유체를 안전하게 이송하도록 설계되었으며, 다양한 배관 시스템 요구 사항 및 산업 작업 조건에 맞게 사양을 맞춤 설정할 수 있습니다.
PTFE 라이닝 금속 벨로우즈 성능
PTFE 라이닝 벨로우즈 종류의 주요 탄성 요소는 스테인리스 스틸 벨로우즈입니다. 벨로우즈의 확장 및 굽힘을 통해 유연한 확장 조인트는 축 방향, 횡 방향 및 각도 방향으로 배관을 보상합니다.벨로우즈 확장은 다음과 같은 역할을 할 수 있습니다:
1. PTFE 라이닝 벨로우즈 종류는 배관의 축 방향, 횡 방향 및 각도 방향 열 변형을 흡수합니다.
2. PTFE 라이닝 벨로우즈 종류는 장비 진동을 흡수하고 장비 진동이 배관에 미치는 영향을 줄일 수 있습니다.
3. PTFE 라이닝 벨로우즈 종류는 지진 및 지반 침하로 인한 배관 변형을 흡수할 수 있습니다.
PTFE 라이닝 금속 벨로우즈 기술 매개변수
|
직경 (mm) |
압력 등급 |
벨로우즈 가용 면적 (c㎡) |
외부 직경 최대 크기 |
길이 |
|||
|
1.0 |
1.6 |
2.5 |
플랜지
|
튜브
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
PTFE 라이닝 금속 벨로우즈 세부 정보 표시
PTFE 라이닝 금속 벨로우즈 생산 공정
고품질 PTFE 라이닝 금속 벨로우즈가 어떻게 만들어지는지 아십니까? JINGNING과 함께 살펴보겠습니다.
PTFE 라이닝 금속 벨로우즈는 다양한 요구에 따라 다양한 유형으로 가공될 수 있습니다.
Jingning은 유연 확장 조인트, 고무 확장 조인트, 금속 벨로우즈 조인트, 분해 조인트, 배관 및 기타 산업용 파이프 피팅 제조 분야에서 17년 이상의 설계 경험을 보유하고 있습니다. 벨로우즈 확장PTFE 라이닝 벨로우즈 종류의 샘플을 받을 수 있습니까?PTFE 라이닝 금속 벨로우즈 장점
1. PTFE 라이닝 벨로우즈 종류
는 공장 출고 가격입니다. 2. 17년 제조 경험, 5년 수출 경험
3. 벨로우즈 확장
은 엄격한 품질 검사를 거치며 품질이 산업 표준을 훨씬 초과합니다.PTFE 라이닝 벨로우즈 종류의 샘플을 받을 수 있습니까? 금형 베이스 맞춤 제작 및 OEM
5. 무료 벨로우즈 확장 PTFE 라이닝 벨로우즈 종류의 샘플을 받을 수 있습니까?6. 벨로우즈 확장
대량 재고예, 로고를 새길 수 있습니다. OEM&ODM 서비스를 제공할 수 있습니다. 응용
유연성 때문에 벨로우즈 확장은 장비와 배관 사이의 온도 차이 변형 또는 기타 변형을 보상하고, 진동을 방지하며, 장비에 대한 배관의 추력을 줄이고, 유류 탱크 기초의 불균일한 침하에 적응할 수 있습니다. 벨로우즈 확장은 화학 산업, 석유 정제, 전력, 경공업, 원자력, 야금, 기계, 계측기, 선박, 항공 우주 및 기타 부서에서 널리 사용될 수 있습니다. 산업 및 민간 분야에서 전력 배관 및 열 배관의 광범위한 적용으로 인해 벨로우즈 확장에 대한 요구 사항이 점점 더 높아지고 있습니다.PTFE 라이닝 벨로우즈 종류의 샘플을 받을 수 있습니까?
Q1:PTFE 라이닝 벨로우즈 종류에 맞춤형 로고를 새길 수 있습니까?
A1:예, 로고를 새길 수 있습니다. OEM&ODM 서비스를 제공할 수 있습니다.Q2:
PTFE 라이닝 벨로우즈 종류의 면간 길이는 얼마입니까?
A2:면간 길이는 L130, L152, L203... 등입니다. 고객의 요구 사항에 따라 맞춤형 길이도 수락할 수 있습니다.
Q3:PTFE 라이닝 벨로우즈 종류의 도면을 제공해 주실 수 있습니까?
A3:예, 도면을 제공해 드릴 수 있습니다. 벨로우즈 확장
의 도면을 받으려면 저희에게 연락하십시오.Q4:
PTFE 라이닝 벨로우즈 종류에 대해 어떤 인증서를 제공할 수 있습니까?A4:
CE, ISO 인증서를 제공할 수 있습니다.Q5:PTFE 라이닝 벨로우즈 종류의 샘플을 받을 수 있습니까?A5:
예, 품질 테스트를 위해 샘플을 제공할 수 있습니다.
