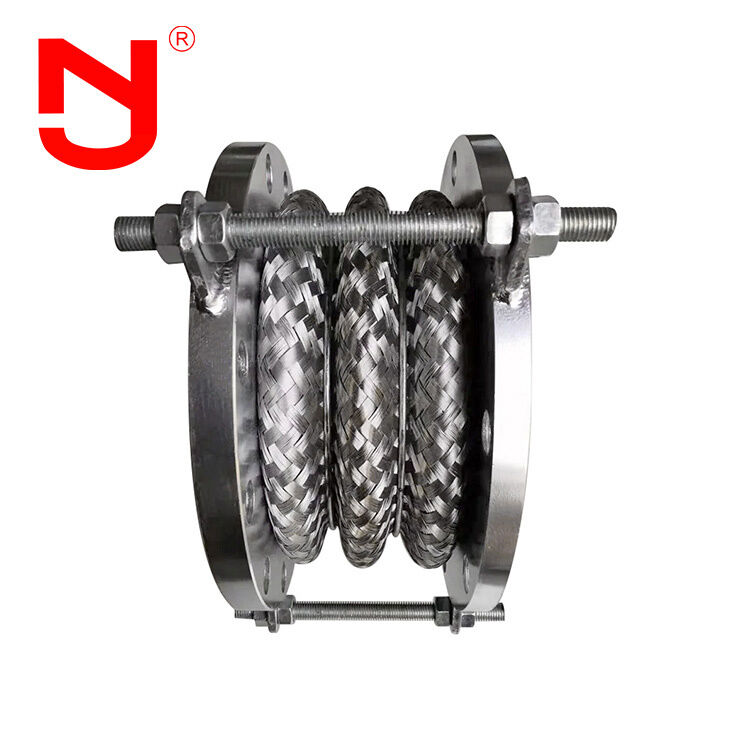

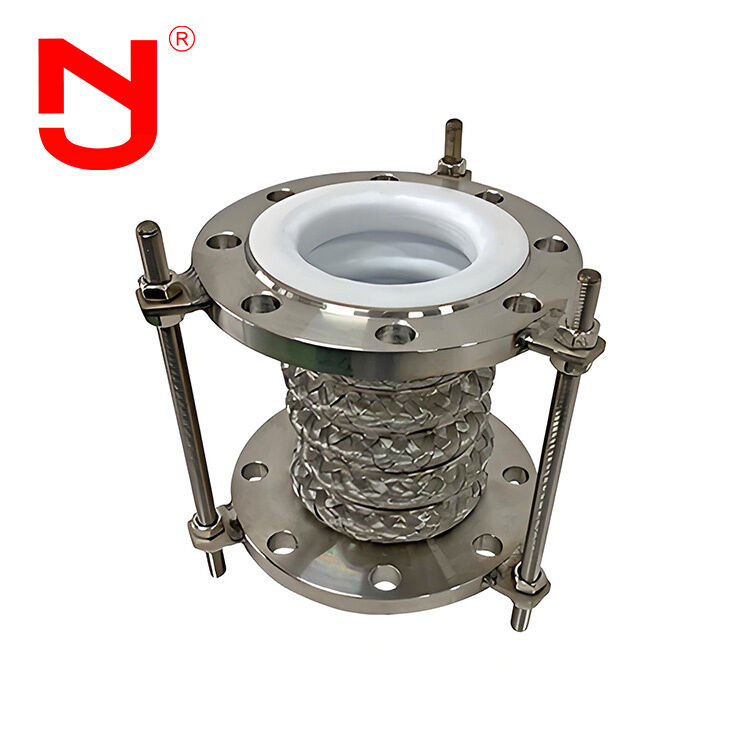

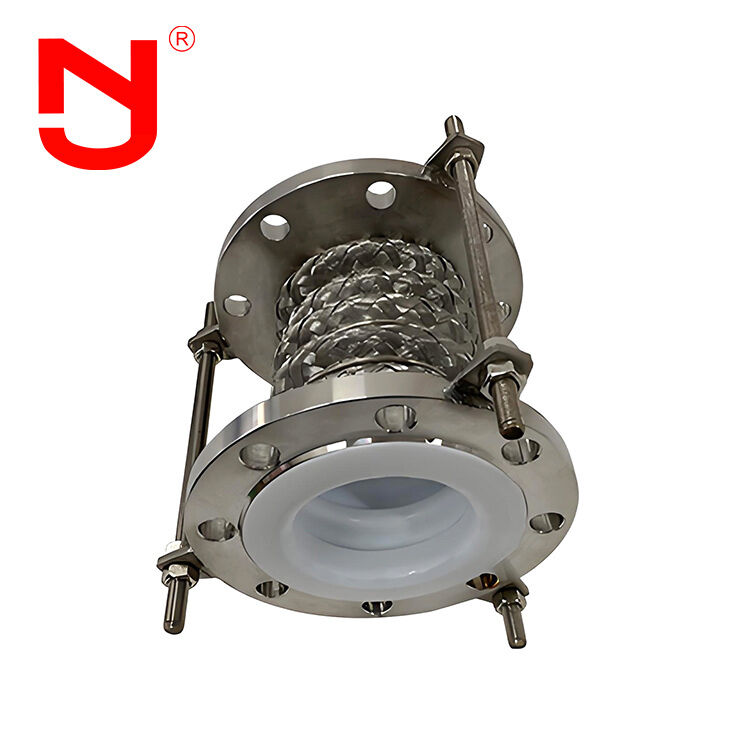

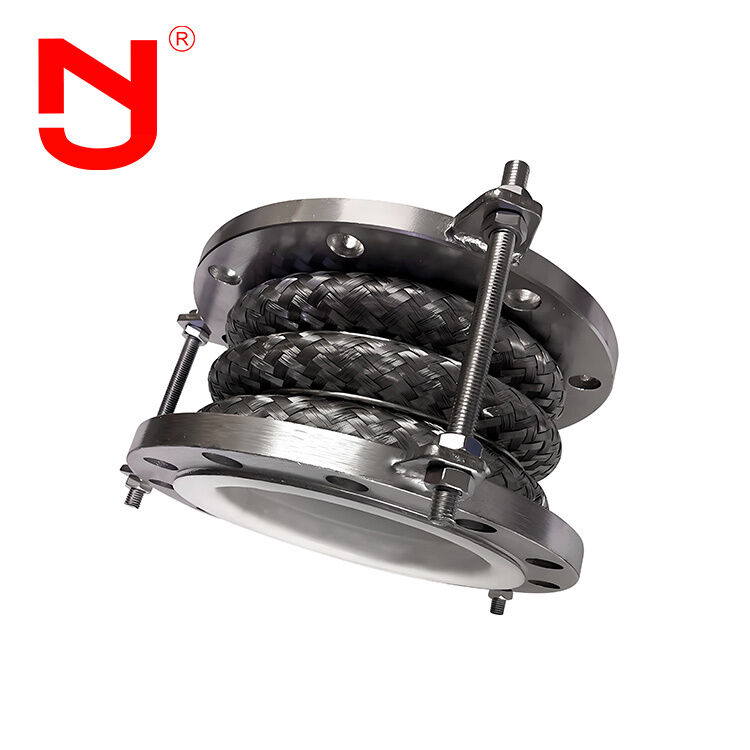

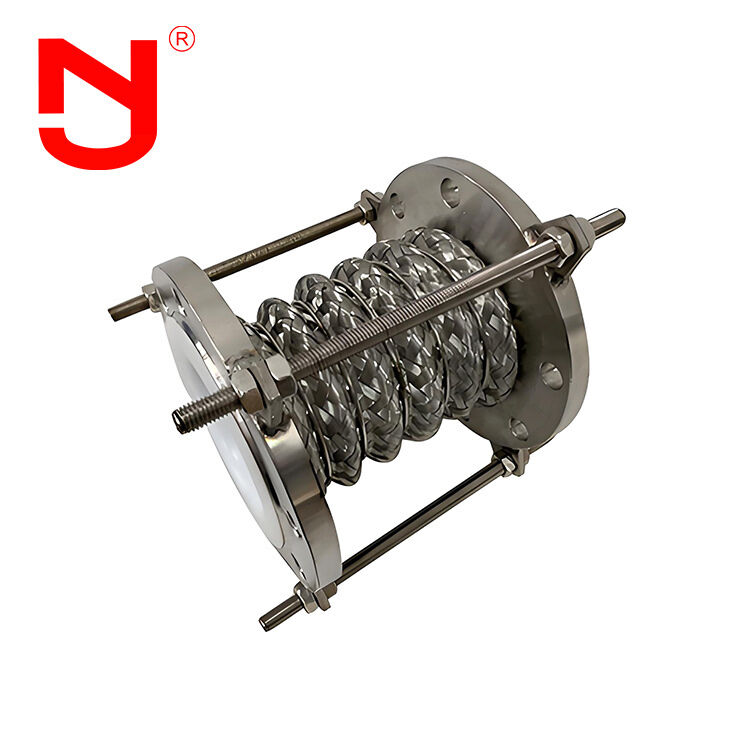

플랜지 벨로 SS316 고 내성 PTFE 가루 유연 확장 관절
플랜지 벨로는 통합 플랜지 연결을 가진 정밀 엔지니어링 유연 압력 구성 요소입니다. 핵심 구조는 유류 금속 벨로 (일반적으로 스테인리스 스틸),각 끝에 플랜지와 결합하여 파이프 또는 장비에 직접 볼트 설치주로 파이프 시스템에서 축적, 측면 및 각의 오차를 흡수하고 온도 변동으로 인한 열 확장 및 수축을 보상하도록 설계되었습니다.진동을 완화하고 파이프라인에 대한 기계적 스트레스를 줄이는 동시에, 밸브 및 열 교환 장비. 우수한 밀폐 성능, 고 압력 및 온도 저항성, 부식 저항성 및 구조적 안정성,그들은 석유화학 분야에서 널리 사용됩니다., 전력, 금속, HVAC 및 산업 프로세스 파이프 시스템, 특히 신뢰할 수있는 연결과 유연한 보완을 필요로하는 혹독한 작업 조건에 적합합니다.
Ptfe 라인 플렉서블 확장 관절은 다음과 같은 특징을 가지고 있습니다.
이 제품 의 장점 을 고려 할 때, 그 사용 기간 은 기존의 증기 튜브 의 기간 을 크게 초과 합니다. 장기 사용 은 교체 를 필요로 하지 않으며, 사용 비용 을 크게 줄여 줍니다.효율성 향상, 경제적이고 실용적입니다.
기술 매개 변수PTFE 가루 금속 팽창 관
|
직경 (mm) |
압력등급 |
사용 가능한 부지 (cm2) |
외부 지름의 최대 크기 |
길이 |
|||
|
1.0 |
1.6 |
2.5 |
플랜지
|
튜브
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89 년
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68년
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85년
|
79/94
|
71/82년
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85년
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
PTFE 가루 유연 확장 관절세부 사항
플랜지 벨로우의 생산 과정
고품질의 플랜지 벨로우가 어떻게 만들어지는지 아세요?
플랜지 Bellows는 다른 필요에 따라 다른 유형으로 처리 될 수 있습니다
진닝은 유연한 팽창 관절, 고무 팽창 관절, 금속 풍선 관절, 해체 관절,파이프 라인 및 기타 산업용 파이프 피팅. b확장GB, ISO, DIN, ANSI, BS, JIS와 같은 국제 표준과 고객의 특별한 요구 사항을 충족합니다.
PTFE 가루 유연 확장 공동 장점
1플랜지 벨로우는 공장값입니다
217년 생산경험 5년 수출경험
3. b확장엄격한 품질 검사를 받고 있으며 품질은 산업 표준을 훨씬 뛰어넘습니다.
4b의 다양한 사양확장곰팡이 기본 사용자 정의 및 OEM
5자유 b확장표본
6b의 대량 재고확장
PTFE 가루 유연 확장 관절신청
그 유연성 때문에, 확장 합동 배관 장비와 파이프 라인 사이의 온도 차이 변형 또는 다른 변형을 보완하고 진동을 방지하고 장비에 대한 파이프 라인의 추진력을 줄일 수 있습니다.그리고 기름 탱크 기초의 불균형 정착에 적응Ptfe 라인 유연 확장 관절은 화학 산업, 석유 정제, 전기, 가벼운 산업, 원자력, 금속, 기계, 도구, 선박,항공우주 및 기타 부처산업 및 민간 분야에서 전력 파이프 라인과 열 파이프 라인의 광범위한 응용과 함께, 풍선 확장의 요구 사항은 더 높습니다.
FAQ
Q1:플랜지 벨로우가 사용자 지정 로고로 표시될 수 있나요?
A1:네, 당신의 로고로 표시될 수 있습니다. 우리는 OEM&ODM 서비스를 제공할 수 있습니다.
Q2:플랜지 벨로우스의 얼굴과 얼굴의 길이는 얼마죠?
A2:얼굴 대 얼굴 길이는 L130, L152, L203이 될 수 있습니다. 우리는 또한 귀하의 요구 사항에 따라 사용자 정의 된 길이를 받아 들일 수 있습니다.
Q3:플랜지 벨로우스의 그림을 줄 수 있나요?
A3:예,우리는 당신을 위해 도면을 제공 할 수 있습니다.확장.
Q4:플랜지 벨로우의 증명서?
A4:우리는 CE,ISO 인증서를 제공할 수 있습니다.
Q5:플랜지 벨로우스 샘플 좀 가져오시겠어요?
A5:예, 우리는 품질을 테스트하기 위해 샘플을 제공 할 수 있습니다.
