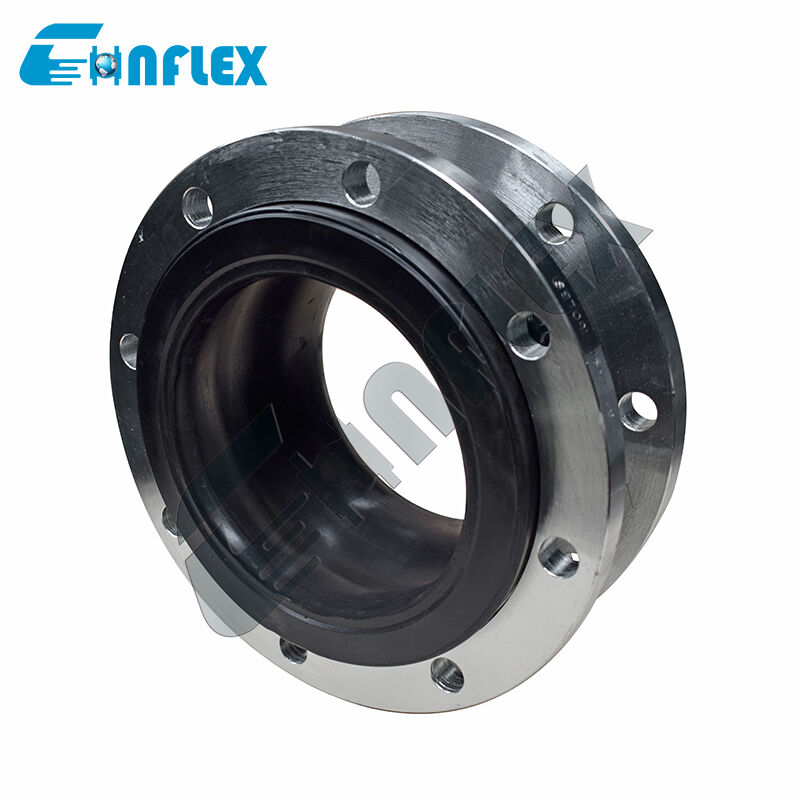

맞춤형 파이프 신축 조인트 플랜지형 파이프 신축 조인트
제품 설명
맞춤형 파이프 신축 조인트 플랜지형 파이프 신축 조인트는 다양한 파이프라인 시스템에서 열팽창, 진동 및 오정렬을 수용하도록 설계된 다목적이고 매우 적응성이 뛰어난 배관 부품입니다. 쉬운 설치와 안전한 밀봉을 위한 플랜지 연결을 특징으로 하는 이 유형의 신축 조인트는 치수, 플랜지 표준(ANSI, DIN, JIS 등), 드릴링 패턴, 압력 등급 및 재료 선택의 완전한 맞춤화를 통해 특정 프로젝트 요구 사항을 충족하도록 설계되었습니다. 일반적으로 EPDM, NBR, HNBR 또는 CR과 같은 고품질 고무 화합물로 제작되고 여러 층의 합성 직물 및 강철 와이어 또는 내부 고정 링으로 보강되어 뛰어난 유연성, 내구성 및 압력, 온도 변동, 부식성 또는 연마성 매체에 대한 저항성을 보장합니다. 플랜지 설계는 유지 보수 및 교체를 단순화할 뿐만 아니라 까다로운 작동 조건에서 강력한 기계적 안정성을 제공합니다. 수처리, HVAC 시스템, 화학 공장, 발전 및 해양 파이프라인에서 널리 사용되는 이 맞춤형 플랜지형 파이프 신축 조인트는 펌프 및 밸브와 같은 장비를 효과적으로 보호하고 시스템 응력을 줄이며 파이프라인 네트워크의 전체 서비스 수명을 연장하는 동시에 복잡한 엔지니어링 응용 분야에 맞는 안정적이고 비용 효율적인 솔루션을 제공합니다.
성능 특성
1. 유연성: 축 방향, 측면 및 각도 움직임을 수용합니다.
2. 내구성: 강화된 파이프 신축 조인트는 오래 지속되는 성능을 제공합니다.
3. 내식성: 공격적인 환경 및 화학 물질에 저항합니다.
4. 소음 및 진동 감소: 진동 및 충격파를 완화합니다.
5. 쉬운 설치 및 유지 보수: 컴팩트한 디자인과 표준 플랜지 연결로 설치 및 유지 보수가 용이합니다.
제품 사양
| 크기 | 길이 | 작동 시 허용 움직임 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 확장 mm |
횡 방향 움직임 mm |
각도 편향 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체가 오일, 산성 또는 알칼리성 물질이고 작동 온도에 대한 특별한 요구 사항이 있는 경우 서신 또는 도면을 보내 맞춤 제작할 수 있습니다. 주문 시 명시하십시오. |
제품 세부 정보
생산 흐름
|
1. 원자재 최고 수준의 CR/EPDM/NBR 고무 원자재, 재활용 고무 없음 |
2. 가소화 및 혼합 나일론을 사용한 굴곡성 향상을 위한 특수 배합, 강도 및 밀봉 향상 |
3. 작업물 랩핑 구리 도금 강철 와이어 보강으로 풀림 방지 |
|
4. 가황 자동 가황 기계로 가황 시간 및 압력 보장 |
5. 검사 |
6. 포장 |
파이프 신축 조인트는 건설, 화학 산업, 조선, 수돗물, 가스, 화학 파이프라인, 석유 파이프라인, 식품 파이프라인, 에어컨 파이프라인 및 하수 처리를 포함한 다양한 분야에서 널리 사용됩니다.
당사의 서비스
1. 24시간 온라인
2. 무료 샘플 제공
3. 맞춤 제작 지원
4. 도면 제공
5. 선택할 수 있는 다양한 결제 방식
6. 공장 검사(재료, 사양, 수량, 압력, 포장)
7. 긴 보증 기간
8. 운송에 적합한 포장
당사의 고객
인증서
자주 묻는 질문
Q1
: 파이프 신축 조인트의 재질은 무엇입니까?A1
: 재질은 EPDM, NBR, CR, SBR 등이며 작업 조건에 따라 다릅니다.Q2
: 파이프 신축 조인트의 보증 기간은 어떻게 됩니까?A2
: 18개월 보증을 제공합니다.Q3
: 파이프 신축 조인트의 작동 온도는 어떻게 됩니까?A3
: 작동 온도는 -20℃~100℃입니다.Q4
: 포장은 어떻게 됩니까?A4
: 포장은 상자와 튼튼한 합판 케이스입니다.
