원래 장소:
중국
브랜드 이름:
JINGNING
인증:
CE，ISO
모델 번호:
RLJS
저희와 연락

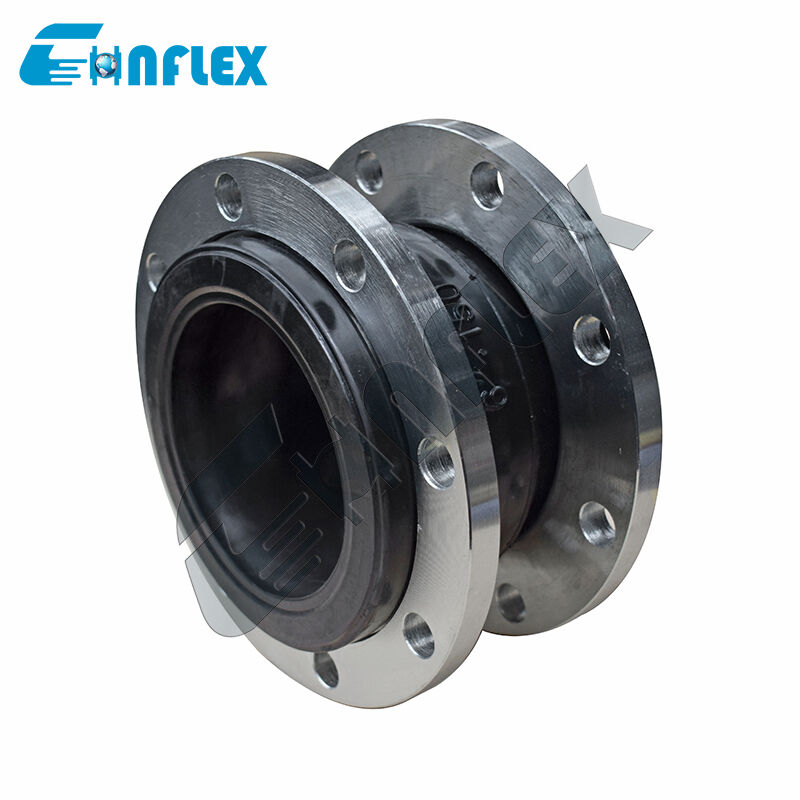

단일 구형 EPDM NBR CR 확장 조인트 플랜지 타입
제품 설명
단일 구형 EPDM NBR CR 확장 조인트 플랜지 타입은 다양한 파이프라인 시스템에서 진동을 흡수하고 소음을 줄이며 축 방향, 측면 및 각도 움직임을 보상하도록 설계된 매우 유연하고 내구성이 뛰어난 배관 부품입니다. 단일 구형 구조를 특징으로 하는 이 유형의 확장 조인트는 기존 설계에 비해 뛰어난 탄성과 움직임 능력을 제공하여 펌프 및 밸브와 같은 연결된 장비에 가해지는 스트레스를 효과적으로 최소화합니다. EPDM(열, 오존 및 내후성에 탁월), NBR(내유성 및 내연료성 우수), CR(네오프렌, 균형 잡힌 기계적 특성 및 적당한 내화학성)과 같은 고품질 고무 재료로 제조되어 다양한 작동 매체 및 환경에 적응할 수 있습니다. 고강도 합성 직물 여러 겹과 선택적으로 내부 강철 와이어 또는 고정 링으로 보강되어 압력 하에서 안정적인 성능과 긴 서비스 수명을 보장합니다. ANSI, DIN, JIS와 같은 표준으로 제공되는 플랜지 연결은 쉬운 설치, 안전한 밀봉 및 편리한 유지 보수를 가능하게 합니다. 급수 시스템, HVAC 설비, 화학 처리 파이프라인 및 해양 응용 분야에서 널리 사용되는 이 단일 구형 고무 확장 조인트는 비용 효율적이고 맞춤화 가능한 솔루션을 제공하여 파이프라인 안전을 강화하고 유지 보수 비용을 절감하며 전반적인 운영 효율성을 향상시킵니다.
성능 특성
1. 유연성: 축 방향, 측면 및 각도 움직임을 수용합니다.
2. 내구성: 강화 확장 조인트는 오래 지속되는 성능을 제공합니다.
3. 내식성: 공격적인 환경 및 화학 물질에 저항합니다.
4. 소음 및 진동 감소: 진동 및 충격파를 완화합니다.
5. 쉬운 설치 및 유지 보수: 컴팩트한 디자인과 표준 플랜지 연결로 설치 및 유지 보수가 용이합니다.
제품 사양
| 크기 | 길이 | 작동 시 허용 움직임 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 신장 mm |
횡 방향 움직임 mm |
각도 편향 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체가 오일, 산성 또는 알칼리성 물질이고 작동 온도에 대한 특별한 요구 사항이 있는 경우 서신 또는 도면을 보내 맞춤 제작할 수 있습니다. 주문 시 명시하십시오. |
제품 세부 정보
생산 흐름
|
1. 원자재 최고 등급 CR/EPDM/NBR 고무 원자재, 재활용 고무 없음 |
2. 가소화 및 혼합 나일론 첨가로 굴곡성 향상, 강도 및 밀봉력 향상 특수 배합 |
3. 작업물 랩핑 구리 도금 강철와이어보강, 풀림 방지4. 가황자동 가황기 |
|
가황 시간 및 압력 보장 5. 검사소비자에 대한 책임으로 100% 엄격한 검사6. 포장녹 및 파손 방지를 위한 보호 포장응용 분야 |
확장 조인트는 건설, 화학 산업, 조선, 상수도, 가스, 화학 파이프라인, 석유 파이프라인, 식품 파이프라인, 에어컨 파이프라인, 하수 처리 등 다양한 분야에서 널리 사용됩니다. |
1. 24시간 온라인 |
4. 도면 제공
5. 선택 가능한 다양한 결제 방식
6. 공장 검사 (자재, 사양, 수량, 압력, 포장)
7. 긴 보증 기간
8. 운송에 적합한 포장
당사의 고객
인증서
자주 묻는 질문
Q1
:확장 조인트의 재질은 무엇입니까?
A1
:재질은 EPDM, NBR, CR, SBR 등이며 작동 조건에 따라 다릅니다.
Q2
:확장 조인트의 보증 기간은 어떻게 됩니까?
A2:18개월 보증을 제공합니다.
Q3:확장 조인트에 대해 어떤 인증서를 제공할 수 있습니까?
A3:CE, ISO 인증서를 제공할 수 있습니다.
Q4:확장 조인트 샘플을 받을 수 있습니까?
A4:네, 품질 테스트를 위해 샘플을 제공할 수 있습니다.
문의사항을 직접 저희에게 보내세요
