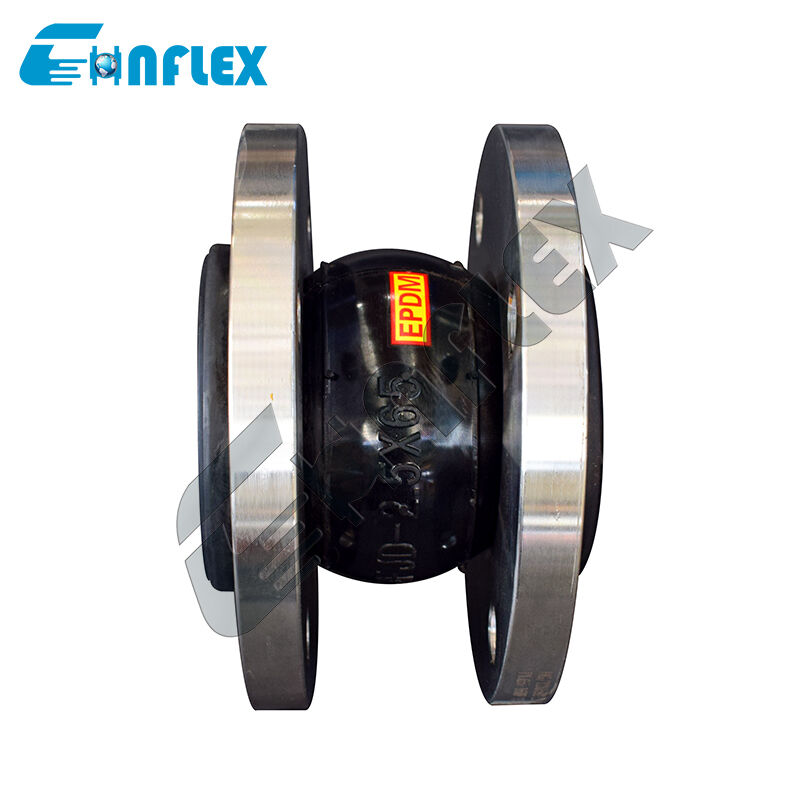

파이프의 맞춤형 파이프 확장 조인트 플랜지 유형 유연한 조인트
제품 설명
맞춤형 파이프 확장 조인트 파이프의 플랜지 유형 플렉서블 조인트는 다양한 산업용 배관 시스템에 안정적인 유연성, 진동 흡수 및 움직임 보상을 제공하도록 설계되었습니다. 고품질 고무 소재와 강화 직물 층으로 제작된 플렉서블 조인트는 열팽창, 축 압축, 측면 변위 및 각도 이동을 효과적으로 흡수하는 동시에 소음을 줄이고 파이프라인 장비를 기계적 응력 및 진동 손상으로부터 보호합니다. 플랜지 유형 연결은 ANSI, DIN, JIS 및 BS와 같은 국제 플랜지 표준과의 호환성 및 안전한 설치를 보장합니다. 파이프라인 크기, 작동 압력, 온도, 플랜지 드릴링 요구 사항 및 작동 매체를 기반으로 다양한 응용 분야 요구 사항을 충족하는 맞춤형 솔루션을 사용할 수 있습니다. 급수 시스템, HVAC 프로젝트, 화학 플랜트, 해양 엔지니어링, 발전소 및 산업용 유체 운송 파이프라인에 널리 사용되는 이 유연한 파이프 확장 조인트는 탁월한 밀봉 성능, 내식성 및 장기적인 작동 신뢰성을 제공합니다.
성능 특성
1. 유연성: 축, 측면 및 각도 움직임을 수용합니다.
2. 내구성: 강화된 파이프 확장 조인트는 오래 지속되는 성능을 제공합니다.
3. 부식 저항성: 공격적인 환경과 화학 물질에 저항합니다.
4. 소음 및 진동 감소: 진동과 충격파를 완화합니다.
5. 설치 및 유지 관리 용이성: 컴팩트한 디자인과 표준 플랜지 연결로 설치 및 유지 관리가 용이합니다.
제품 사양
| 크기 | 길이 | 작동 시 허용되는 움직임 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 확장 mm |
가로 운동 mm |
각도 편향 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체가 오일, 산성 또는 알칼리성 물질이고 작동 온도에 대한 특별한 요구 사항이 있는 경우 편지나 그림을 보내 맞춤 설정할 수 있습니다. 주문시 명시해주세요 |
제품 세부정보
생산 흐름
|
1.원재료 최상위 CR/EPDM/NBR 고무 원료, 재활용 고무 없음 |
2.플라스틱화 그리고 믹싱 더 나은 강도, 밀봉을 위해 나일론으로 더 나은 굽힘을 위한 특수 제제 |
3.워크블랭크 포장 쿠퍼 도금 강철 와이어 보강으로 벗겨짐 방지 |
|
4.가황 자동 가황 기계는 가황 시간과 압력을 보장합니다. |
5.검사 |
6. 포장 |
애플리케이션
유연한 파이프 조인트는 건설, 화학 산업, 조선, 수돗물, 가스, 화학 파이프라인, 석유 파이프라인, 식품 파이프라인, 공조 파이프라인, 하수 처리 등 다양한 분야에서 널리 사용됩니다.
우리의 서비스
1.24시간 온라인
2. 무료 샘플 제공
3. 사용자 정의 지원
4. 도면 제공
5. 선택할 수 있는 다양한 결제 스타일
6.공장검사(자재, 규격, 수량, 압력, 포장)
7. 긴 보증 기간
8. 운송에 적합한 포장
우리의 고객
자격증
FAQ
1분기:파이프의 플렉서블 조인트의 재질은 무엇입니까?
A1: 재료는 EPDM, NBR, CR, SBR이 될 수 있습니다. 작업 조건에 따라 다릅니다.
2분기:파이프의 플렉서블 조인트의 보증기간은 어떻게 되나요?
A2:우리는 18개월 보증을 제공합니다.
3분기:파이프의 유연한 조인트의 작동 온도는 얼마입니까?
A3:작동온도는 -20℃~100℃입니다.
4분기:파이프의 유연한 조인트 패키지는 무엇입니까?
A4:패키지는 판지 상자와 튼튼한 합판 케이스입니다.
