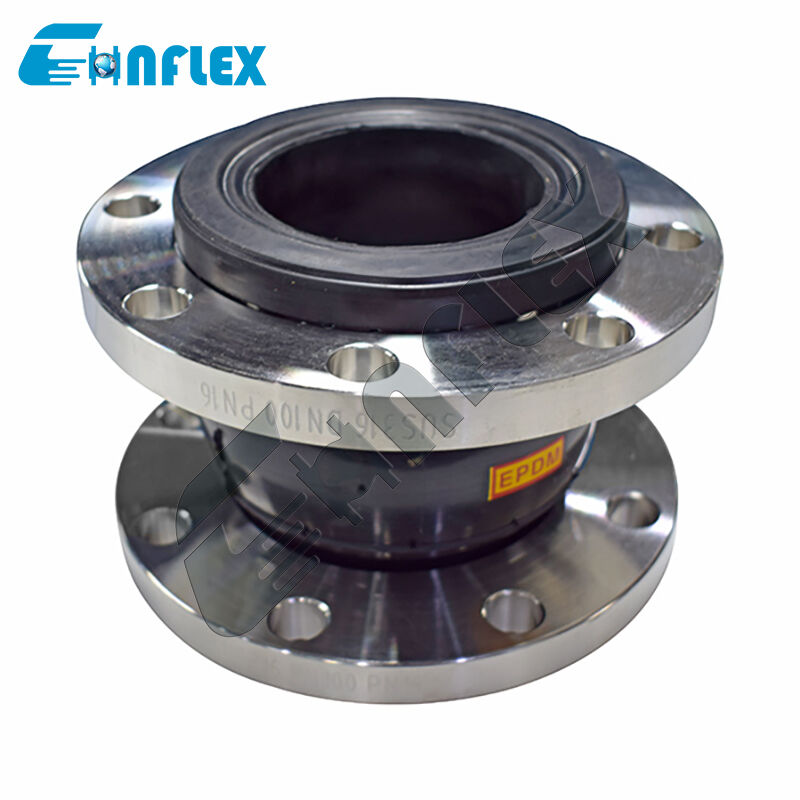

중공업 폴리테트라플루오로에틸렌 복합 고무 조인트: 내마모성 PTFE 라이닝 파이프라인 진동 댐퍼
제품 설명
그만큼중공업 폴리테트라플루오로에틸렌 복합 고무 조인트가장 가혹한 산업 환경을 위해 설계된 견고한 이중 방어 파이프라인 구성 요소입니다. 광업, 화학 처리, 폐수 처리와 같은 중공업 부문에서 파이프라인은 부식성이 강하고 물리적으로 마모성이 강한 매체를 운반하는 경우가 많습니다. 이 복합 조인트는 두꺼운 고밀도 결합을 통해 이중 위협 문제를 해결합니다.PTFE(폴리테트라플루오로에틸렌) 라이너매우 견고한 다층 구조의 고무 매트릭스 내부에 완벽하게 들어있습니다.
내부 PTFE 라이닝은 농축된 산과 용제에 대해 완전히 불활성을 유지하는 뚫을 수 없는 화학적 보호막 역할을 하며, 엔지니어링된 고분자 밀도는 부유 고체, 모래 및 연마성 슬러리에 대해 탁월한 내마모성을 제공합니다. 견고한 고탄성 고무 외장으로 둘러싸여 있고 견고한 강철 플랜지로 뒷받침되는 이 파이프라인 진동 댐퍼는 고효율 운동 에너지 싱크 역할을 하여 파괴적인 기계 충격을 중화하고, 펌프 맥동을 삼키고, 다축 열 변위를 수용하여 중공업 인프라를 치명적인 피로로부터 보호합니다.
성능 특성
이중 부식 및 내마모성:두꺼운 프리미엄급 폴리테트라플루오로에틸렌 라이닝은 거의 보편적인 화학적 방어 기능을 제공하는 동시에 산업용 연마 입자의 지속적인 연마 작용을 견딜 수 있는 저마찰, 내마모성 표면을 제공합니다.
견고한 구조 매트릭스:10겹의 고강도 합성 직물 또는 다중 가닥 강철 와이어 플라이로 내부가 강화되어 강렬한 중공업 사이클에서 최대의 치수 안정성과 압력 억제를 보장합니다.
탁월한 진동 및 충격 차단:고감쇠 복합 고무 하우징은 고주파 진동과 유압 충격파를 소스에서 직접 흡수하여 다운스트림 장비, 밸브 및 파이프 앵커를 보호합니다.
달라붙지 않는, 고결 방지 보어:매우 매끄럽고 마찰이 적은 내부 표면은 화학적 결정화, 끈적한 퇴적물 및 광산 슬러리가 내부 아치에 달라붙거나 막히는 것을 방지하여 최적의 유체 속도를 유지합니다.
통합된 플레어형 페이스 씰링:내부 PTFE 라이너는 목구멍을 통해 완전히 확장되고 회전하는 금속 플랜지의 전체 면을 가로질러 바깥쪽으로 말려 연결 인터페이스에서 누출을 완전히 방지하는 통합된 내화학성 개스킷 표면을 만듭니다.
제품 사양
| 크기 | 길이 | 작동 시 허용되는 움직임 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 확장 mm |
가로 운동 mm |
각도 편향 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체가 오일, 산성 또는 알칼리성 물질이고 작동 온도에 대한 특별한 요구 사항이 있는 경우 편지나 그림을 보내 맞춤 설정할 수 있습니다. 주문시 명시해주세요 |
제품 세부정보
생산 흐름
|
1.원재료 최상위 CR/EPDM/NBR 고무 원료, 재활용 고무 없음 |
2.플라스틱화 그리고 믹싱 더 나은 강도, 밀봉을 위해 나일론으로 더 나은 굽힘을 위한 특수 제제 |
3.워크블랭크 포장 쿠퍼 도금 강철 와이어 보강으로 풀림 방지 |
|
4.가황 자동 가황 기계는 가황 시간과 압력을 보장합니다. |
5.검사 |
6. 포장 |
애플리케이션
고무 확장 조인트 표준건설, 화학공업, 조선, 수돗물, 가스, 화학 파이프라인, 석유 파이프라인, 식품 파이프라인, 공조 파이프라인, 하수 처리 등 다양한 분야에서 널리 사용되고 있습니다.
우리의 서비스
1.24시간 온라인
2. 무료 샘플 제공
3. 사용자 정의 지원
4. 도면 제공
5. 선택할 수 있는 다양한 결제 스타일
6.공장검사(자재, 규격, 수량, 압력, 포장)
7. 긴 보증 기간
8. 운송에 적합한 포장
우리의 고객
자격증
FAQ
표준 라인 조인트는 화학적 부식만을 위해 설계되는 경우가 많으며 고체가 존재할 때 빠르게 침식될 수 있는 얇은 라이너가 특징입니다. 당사의 중공업용 복합 조인트는 크게 강화된 고무 본체(종종 최대 10겹의 고강도 나일론 코드 사용)와 결합되어 상당히 두꺼워지고 내마모성이 뛰어난 PTFE 제제를 사용합니다. 이 견고한 구성으로 인해 찢어지거나 마모되지 않고 고속 슬러리, 심한 진동 및 산업 압력 서지를 동시에 처리할 수 있습니다.
아니요. 순수 PTFE는 화학적 특성으로 유명하지만, 고밀도 엔지니어링 PTFE는 마찰 계수가 매우 낮고 분자 응집력도 높습니다. 이는 연마 입자가 재료를 붙잡고 절단하는 대신 표면을 따라 부드럽게 미끄러지듯 미끄러지므로 슬러리 라인에서 라이닝되지 않은 표준 고무보다 훨씬 더 긴 서비스 수명을 제공한다는 것을 의미합니다.
무거운 강철 지지 플랜지는 설치 전에 성형된 합성 칼라 주위에서 자유롭게 회전합니다. 이는 중공업 환경에 매우 중요한 편의 기능으로, 현장 기술자가 설정 중에 고무-PTFE 본체를 비틀거나 사전 응력을 가하지 않고도 볼트 구멍을 기존 파이프라인에 쉽게 정렬할 수 있습니다.
