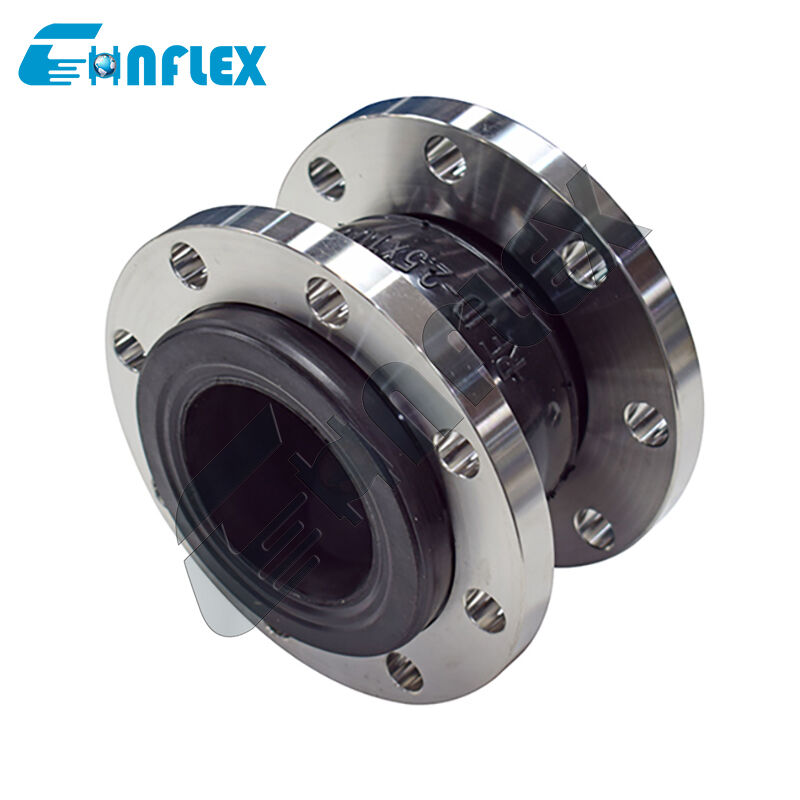

프리미엄 PTFE 라이닝 유연한 벨로우즈 커플러: 위험 매체를 위한 비바람에 견디는 불소수지 주입 확장 조인트
제품 설명
그만큼프리미엄 PTFE 라이닝 유연한 벨로우즈 커플러까다로운 실외 환경에서 유해하고 독성이 있으며 휘발성이 있는 매체를 안전하게 관리하기 위해 특별히 제작된 보안 수준이 높은 엔지니어링 구성 요소입니다. 위험한 유체를 운반할 때 파이프라인 인프라는 내부 화학적 분해에 저항할 뿐만 아니라 외부 환경 풍화 작용도 견뎌야 합니다. 이 고급 확장 조인트는 프리미엄을 활용하여 요청에 응답합니다.PTFE(폴리테트라플루오로에틸렌) 내부 라이너내후성, 비바람에 견디는 탄성중합체 외부 쉘 내에 완벽하게 접착됩니다.
내부 불소중합체 장벽은 위험한 화학 물질을 격리하여 미세 누출과 환경 오염을 방지하고, 견고한 외부 커버는 강렬한 자외선(UV) 복사, 대기 오존 및 극심한 온도 변화를 차단하도록 제작되었습니다. 견고한 백킹 플랜지의 지원을 받는 이 유연한 벨로우즈 커플러는 파괴적인 기계 진동을 효과적으로 완화하고 다축 열팽창을 흡수하여 가장 가혹한 작동 및 환경 조건에서 전체 시스템 무결성과 절대적인 마음의 평화를 보장합니다.
성능 특성
유해 매체 봉쇄:고밀도, 비다공성 PTFE 라이닝은 위험하거나 휘발성 또는 독성이 있는 산업용 유체의 침투 또는 누출을 완전히 방지하는 안전하고 화학적으로 불활성인 장벽 역할을 합니다.
전천후 외부 방어:외부 엘라스토머 층은 햇빛, 자외선, 해안 염분 공기 및 영하의 겨울 기온에 지속적으로 노출되어 발생하는 균열, 건조 부패 및 부서짐을 방지하는 특수 내후성 화합물을 특징으로 합니다.
고효율 진동 차단:내구성이 뛰어난 탄성 벨로우즈 설계는 프리미엄 운동 에너지 완충 장치 역할을 하여 화학 물질 이송 펌프의 기계적 맥동과 고주파 진동을 흡수하여 파이프라인 피로를 방지합니다.
전방향 움직임 완화:심각한 시스템 응력을 수용하도록 설계되어 동시에 축 압축, 축 확장, 측면 전단 및 열팽창이나 지반 침하로 인한 각도 정렬 불량을 원활하게 보상합니다.
통합 플레어형 페이스 개스킷:내부 PTFE 라이너는 보어를 통해 확장되고 플랜지의 전체 밀봉 면을 가로질러 바깥쪽으로 벌어져 연결 지점에서 누출 방지 밀봉을 보장하는 내장형 완전 커버형 화학 개스킷을 만듭니다.
제품 사양
| 크기 | 길이 | 작동 시 허용되는 움직임 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 확장 mm |
가로 운동 mm |
각도 편향 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체가 오일, 산성 또는 알칼리성 물질이고 작동 온도에 대한 특별한 요구 사항이 있는 경우 편지나 그림을 보내 맞춤 설정할 수 있습니다. 주문시 명시해주세요 |
제품 세부정보
생산 흐름
|
1.원재료 최상위 CR/EPDM/NBR 고무 원료, 재활용 고무 없음 |
2.플라스틱화 그리고 믹싱 더 나은 강도, 밀봉을 위해 나일론으로 더 나은 굽힘을 위한 특수 제제 |
3.워크블랭크 포장 쿠퍼 도금 강철 와이어 보강으로 풀림 방지 |
|
4.가황 자동 가황 기계는 가황 시간과 압력을 보장합니다. |
5.검사 |
6. 포장 |
애플리케이션
고무 확장 조인트 표준건설, 화학공업, 조선, 수돗물, 가스, 화학 파이프라인, 석유 파이프라인, 식품 파이프라인, 공조 파이프라인, 하수 처리 등 다양한 분야에서 널리 사용되고 있습니다.
우리의 서비스
1.24시간 온라인
2. 무료 샘플 제공
3. 사용자 정의 지원
4. 도면 제공
5. 선택할 수 있는 다양한 결제 스타일
6.공장검사(자재, 규격, 수량, 압력, 포장)
7. 긴 보증 기간
8. 운송에 적합한 포장
우리의 고객
자격증
FAQ
위험 매체에는 누출 및 침투에 대한 무관용 엔지니어링이 필요합니다. 이 커플러는 미세한 공극을 제거하는 초순수, 고밀도 PTFE 라이너를 활용하여 이를 달성합니다. 이는 위험한 화학 증기나 유체가 라이너를 통해 구조용 고무 본체로 이동하는 것을 방지하여 독성, 산성 또는 휘발성 물질을 완전히 차단합니다.
표준 산업용 고무 부품은 실외 햇빛과 오존에 노출되면 급속히 품질이 저하되고, 딱딱해지고, 갈라질 수 있습니다. 이 프리미엄 커플러의 외부 쉘은 특수 오존 방지제 및 UV 차단제와 혼합되어 있습니다. 이를 통해 벨로우즈는 외부 보호 차폐 없이 수십 년 동안 변화하는 계절 주기에 걸쳐 유연성과 완전한 기능을 유지합니다.
별도의 가스켓이 필요하지 않습니다. 내부 PTFE 라이닝은 플랜지의 융기된 면을 완전히 감싸는 나팔 모양의 뒤집힌 면으로 설계되었습니다. 이 연속 불소중합체 표면은 자체 고품질 전면 화학 개스킷 역할을 하여 결합 파이프에 볼트로 고정할 때 즉각적이고 신뢰할 수 있는 씰을 생성합니다.
