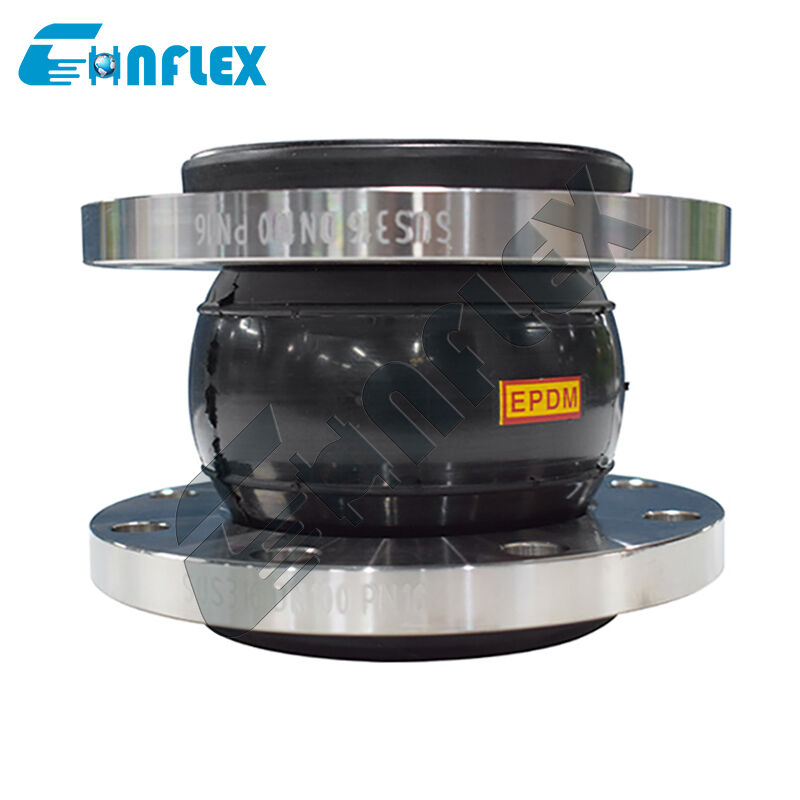

PTFE 라이닝이 있는 회전 플랜지 고무 조인트: 정유소용 폴리-테트라-플루오로-에틸렌 파이프라인 성장 보상 장치를 쉽게 설치할 수 있습니다.
그만큼PTFE 라이닝이 있는 회전 플랜지 고무 조인트정유소 및 석유화학 시설의 까다로운 환경에서 최대 성능과 신속한 설치를 제공하도록 설계된 고도로 전문화된 파이프라인 성장 보상 장치입니다. 정유소 배관 시스템은 대규모 열 팽창 주기, 고주파수 펌프 진동, 공격적인 탄화수소 유도체 및 처리 산에 대한 노출 등 심각한 기계적 스트레스를 받습니다. 이 프리미엄 구성 요소는 자유롭게 회전하는 백킹 플랜지 아키텍처와 뚫을 수 없는 내부 구조를 결합하여 이러한 문제를 해결합니다.PTFE(Poly-Tetra-Fluoro-Ethylene) 실드.
통합된 PTFE 라이너는 구조적 엘라스토머 매트릭스를 화학 물질 흐름으로부터 완전히 분리하여 휘발성 매체로 인한 조기 분해, 부기 또는 기포 발생을 방지합니다. 한편, 느슨한 회전 플랜지 설계를 통해 현장 기술자는 고무 본체와 독립적으로 강철 플랜지를 360도 회전할 수 있으므로 어려운 개조 작업이나 좁은 공간의 유지 관리 작업 중에 볼트 구멍 정렬이 수월해집니다. 탄력 있고 충격을 흡수하는 브리지 역할을 하는 이 견고한 보상 장치는 배관 피로를 제거하고 정유소 인프라 전반에 걸쳐 누출 없는 보안을 보장합니다.
성능 특성
손쉬운 회전 플랜지 설치:백킹 플랜지는 성형된 합성 칼라 주위에서 자유롭게 회전하므로 설정 중에 고무 PTFE 벨로우즈에 비틀림이나 토크 변형을 가하지 않고 신속하고 응력 없는 볼트 정렬이 가능합니다.
정유소 등급 화학 방어:고밀도 PTFE 라이닝은 원유 분획, 방향족 탄화수소, 농축된 산 및 산성수를 포함한 공격적인 정제 매체에 지속적으로 노출될 때 완전히 불활성 및 비반응성을 유지합니다.
대용량 열 성장 보상:설계된 단일 구형 벨로우즈 구성은 극한의 동적 배관 이동을 원활하게 수행하며 축 압축, 축 확장 및 측면 오프셋과 같은 다축 움직임을 동시에 흡수합니다.
프리미엄 음향 및 진동 감쇠:탄력 있는 복합 고무 외부 쉘은 강력한 운동 에너지 완충 장치 역할을 하여 정유소 이송 펌프 및 압축기의 고주파 기계적 진동을 흡수하여 다운스트림 장비를 보호합니다.
플레어형 전면 밀봉 보안:내부 PTFE 라이너는 보어를 통해 완전히 확장되어 회전 플랜지의 전체 밀봉 면을 가로질러 바깥쪽으로 벌어져 부식성 유체나 위험한 증기가 조인트 인터페이스를 지나 흘러내리는 것을 방지하는 내장형 파열 방지 개스킷 역할을 합니다.
제품 사양
| 크기 | 길이 | 작동 시 허용되는 움직임 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 확장 mm |
가로 운동 mm |
각도 편향 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체가 오일, 산성 또는 알칼리성 물질이고 작동 온도에 대한 특별한 요구 사항이 있는 경우 편지나 그림을 보내 맞춤 설정할 수 있습니다. 주문시 명시해주세요 |
제품 세부정보
생산 흐름
|
1.원재료 최상위 CR/EPDM/NBR 고무 원료, 재활용 고무 없음 |
2.플라스틱화 그리고 믹싱 더 나은 강도, 밀봉을 위해 나일론으로 더 나은 굽힘을 위한 특수 제제 |
3.워크블랭크 포장 쿠퍼 도금 강철 와이어 보강으로 풀림 방지 |
|
4.가황 자동 가황 기계는 가황 시간과 압력을 보장합니다. |
5.검사 |
6. 포장 |
애플리케이션
고무 확장 조인트 표준건설, 화학공업, 조선, 수돗물, 가스, 화학 파이프라인, 석유 파이프라인, 식품 파이프라인, 공조 파이프라인, 하수 처리 등 다양한 분야에서 널리 사용되고 있습니다.
우리의 서비스
1.24시간 온라인
2. 무료 샘플 제공
3. 사용자 정의 지원
4. 도면 제공
5. 선택할 수 있는 다양한 결제 스타일
6.공장검사(자재, 규격, 수량, 압력, 포장)
7. 긴 보증 기간
8. 운송에 적합한 포장
우리의 고객
자격증
FAQ
복잡한 정유소 레이아웃에서는 견고한 파이프라인이 약간 잘못 정렬되는 경우가 많아 강제 정렬로 인해 조인트가 비틀어지기 때문에 고정 플랜지 설치에 시간이 많이 걸리고 위험합니다. 회전(또는 부동) 플랜지 설계를 통해 금속 플랜지가 고무 본체와 완전히 독립적으로 360도 회전할 수 있습니다. 기술자는 내부 고무나 PTFE 라이너에 손상을 주는 사전 설치 토크를 가하지 않고도 모든 볼트 패턴을 즉시 일치시킬 수 있습니다.
네, 물론이죠. EPDM 또는 천연 고무와 같은 표준 안감이 없는 엘라스토머는 석유 제품과 직접 접촉할 경우 빠르게 부드러워지고 부풀어 오르며 파손됩니다. 순수한 고분자량 PTFE 라이닝은 오일과 휘발성 탄화수소를 외부 구조용 고무로부터 완전히 분리하는 뚫을 수 없는 장벽을 만들어 장기적인 재료 안정성을 보장합니다.
별도의 가스켓이 필요하지 않습니다. 내부 PTFE 라이너는 조인트의 목을 통해 완전히 확장되어 고무 칼라의 표면을 감싸고 있습니다. 이 플레어형 PTFE 면은 내장되어 있고 전체를 덮는 위생 및 화학 가스켓을 만듭니다. 파이프라인의 결합 플랜지에 균일하게 압축되면 즉각적이고 신뢰할 수 있는 누출 방지 씰이 형성됩니다.
