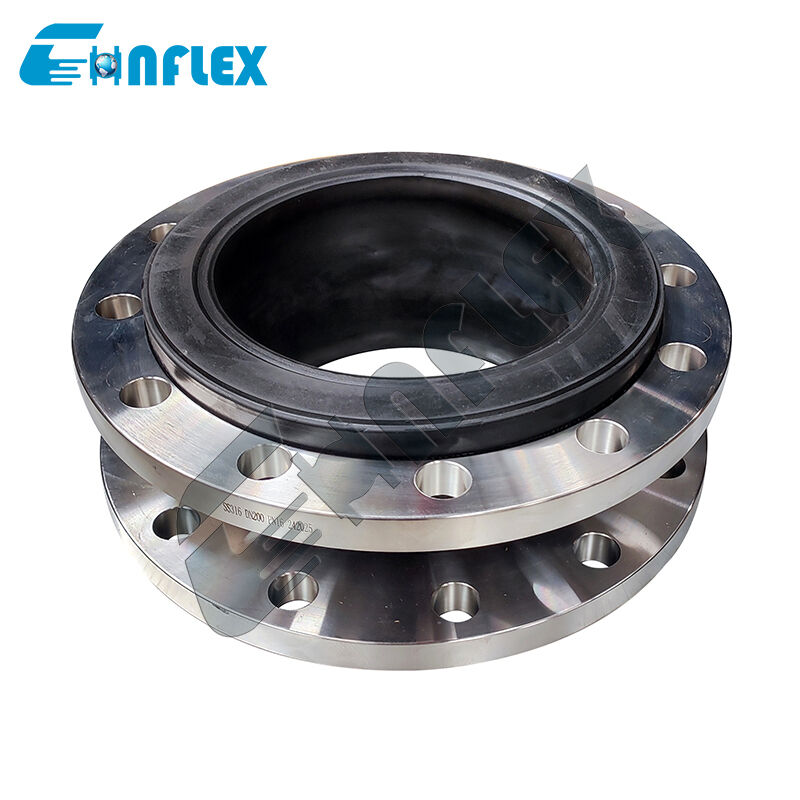

PN16 압력 등급 고무 팽창 조인트: 화학 배관용 고압 PTFE 라이닝 플랜지 벨로우즈
까다로운 산업용 라인을 위한 고압 화학 차단막.
이 PN16 압력 등급 고무 팽창 조인트는 16 bar (1.6 MPa)까지의 심각한 작동 압력을 견디면서 매우 공격적인 공정 매체를 처리하도록 맞춤 제작된 고강도 파이프라인 솔루션입니다. 지속적인 PN16 압력 조건에서 작동하는 화학 이송 네트워크, 수처리 시설 및 제약 공장은 열 응력, 압력 서지 및 조인트 누출에 대한 강력한 보호가 필요합니다. 이 헤비듀티 팽창 벨로우즈는 고밀도 PTFE(폴리테트라플루오로에틸렌) 내부 라이너와 초강력 다층 가황 고무 매트릭스를 결합하여 완전한 신뢰성을 달성합니다.
전체 커버리지 PTFE 라이닝은 부식성 산, 공격적인 용매 및 산화제로부터 탄성 외부 본체를 보호하는 침투 불가능하고 불활성인 유체 장벽을 생성합니다. 헤비듀티 강철 플랜지로 지지되는 이 PN16 등급 유연 커넥터는 강렬한 동적 기계적 충격을 흡수하고 고주파 기계 진동을 감쇠하며 다축 열 팽창을 보상하여 고압 화학 배관 시스템 전반에 걸쳐 장기적인 작동 안전과 제로 누출 보안을 보장합니다.
성능 특성
인증된 PN16 작동 압력: 고강도 합성 직물 및 강철 와이어 플라이로 정밀하게 보강되어 (약 232 PSI 또는 1.6 MPa) 상온에서. 이는 팽창 조인트가 구조적 피로, 라이너 박리 또는 외부 쉘 파열 없이 최대 16 bar의 작동 압력에서 지속적으로 작동하도록 구조적으로 테스트되고 등급이 매겨졌음을 의미합니다.의 작동 압력 등급을 제공하며 부풀어 오르거나 변형되거나 파열되지 않고 구조적 무결성을 유지합니다.
전체 스펙트럼 화학적 불활성: 내부 버진 PTFE 라이닝은 농축 광산, 거친 알칼리, 반응성 용매 및 부식성 화학 용액을 포함한 공격적인 매체에 대한 완전한 격리를 제공합니다.
진동 및 수압 충격 절연: 탄성 복합 본체는 강력한 운동 에너지 댐퍼 역할을 하여 기계적 맥동, 모터 험 및 고압 화학 펌프로부터의 갑작스러운 압력 스파이크를 흡수합니다.
다축 이동 보상: 단일 구형 벨로우즈 아키텍처는 동적 시스템 이동에 부드럽게 대응하여 축 방향 압축, 축 방향 확장, 측면 편향 및 각도 불일치를 동시에 수용합니다.
플레어 풀 페이스 실링 페이스: 내부 PTFE 라이너는 목을 통해 연속적으로 확장되고 백킹 플랜지 페이스 전체를 감싸며 통합 화학 개스킷을 형성하여 연결 지점에서 부식성 누출을 방지합니다.
제품 사양
| 크기 | 길이 | 작동 시 허용 이동량 | ||||
| mm | 인치 | mm | 축 방향 압축 mm | 축 방향 확장 mm |
횡 방향 이동 mm |
각도 편향 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체가 오일, 산성 또는 알칼리성 물질이고 작동 온도에 대한 특별한 요구 사항이 있는 경우 편지나 도면을 보내 맞춤 제작할 수 있습니다. 주문 시 명시해 주십시오. |
제품 세부 정보
생산 흐름
|
1. 원자재 최고 수준의 CR/EPDM/NBR 고무 원자재, 재활용 고무 없음 |
2. 가소화 및 혼합 나일론을 사용한 더 나은 굽힘을 위한 특수 배합, 더 나은 강도, 밀봉을 위해 |
3. 작업 블랭크 래핑 구리 도금 강철 와이어 보강재가 벗겨지는 것을 방지합니다. |
|
4. 가황 자동 가황 기계는 가황 시간과 압력을 보장합니다. |
5. 검사 |
6. 포장 |
고무 팽창 조인트 표준
는 건설, 화학 산업, 조선, 상수도, 가스, 화학 배관, 석유 배관, 식품 배관, 에어컨 배관 및 하수 처리 등 다양한 분야에서 널리 사용됩니다.당사의 서비스
