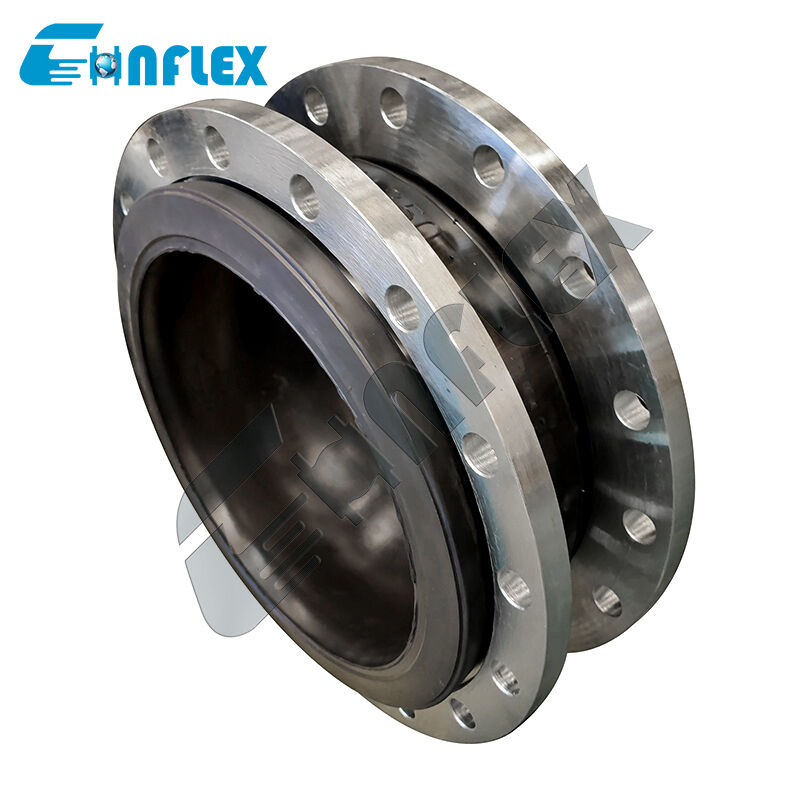

ANSI 150 클래스 압력 등급 유연 파이프 커넥터: 고응력 배관용 헤비듀티 강화 벨로우즈 커플러
고응력 배관 적용 분야를 위한 미국 표준 워크호스.
이 ANSI 150 클래스 압력 등급 유연 파이프 커넥터는 ASME/ANSI B16.5 클래스 150 표준에 맞춰 설계된 산업 배관 시스템의 엄격한 요구 사항을 충족하도록 제작된 헤비듀티 엔지니어링 벨로우즈 커플러입니다. 발전, 석유화학 처리, HVAC 및 산업 유체 이송과 같은 고응력 배관 네트워크는 극심한 열팽창, 구조적 진동 및 기계적 오정렬로 인해 자주 손상됩니다.
이 헤비듀티 유연 커넥터는 고강도 합성 섬유 코드 플라이와 가황 처리된 다층 강화 엘라스토머 매트릭스를 특징으로 하여 뛰어난 압력 유지력과 동적 피로 저항성을 제공합니다. 정밀하게 드릴링된 ANSI 클래스 150 탄소강 또는 스테인리스강 백킹 플랜지가 장착되어 펌프 진동을 격리하고 파이프 벽 응력을 완화하며 지속적인 150 클래스 작동 압력 프로파일 하에서 누출 없는 보안을 유지하는 견고하고 유연한 브릿지 역할을 합니다.
성능 특성
완전한 ANSI 클래스 150 규격 준수: ASME/ANSI B16.5 클래스 150 배관 시스템에 원활하게 통합되도록 설계 및 테스트되었으며, 작동 온도에 따라 최대 225 PSI (1.55 MPa)의 작동 압력을 처리합니다.
헤비듀티 다중 플라이 강화: 고강도 직물 코드와 내부 강철 와이어 링을 내장하여 고응력 라인에서 부풀어 오름, 구조적 변형 및 압력 서지를 방지합니다.
탁월한 진동 및 음향 감쇠: 엘라스토머 벨로우즈 매트릭스는 고출력 펌프, 압축기 및 냉각기에서 발생하는 고체 전달 기계 진동 및 음향 노이즈를 흡수합니다.
고용량 이동 완화: 다방향 유연성은 장비 침하 또는 열팽창으로 인한 동시 축 압축, 축 확장, 측면 전단 및 각도 오정렬을 부드럽게 보상합니다.
내구성이 뛰어난 내식성 쉘: 내후성, 내오존성 및 내마모성 외부 커버 컴파운드로 제조되어 실내 장비실 및 열악한 옥외 노출 모두에서 긴 서비스 수명을 보장합니다.
제품 사양
| 크기 | 길이 | 작동 시 허용 이동량 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 확장 mm |
횡방향 이동 mm |
각도 편차 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체가 오일, 산성 또는 알칼리성 물질이고 작동 온도에 대한 특별한 요구 사항이 있는 경우 서신 또는 도면을 보내 맞춤 제작할 수 있습니다. 주문 시 명시해 주십시오. |
제품 세부 정보
생산 흐름
|
1. 원자재 최상급 CR/EPDM/NBR 고무 원자재, 재활용 고무 없음 |
2. 가소화 및 혼합 나일론을 사용한 굴곡성 향상 특수 배합, 강도 및 밀봉성 향상 |
3. 작업 블랭크 감싸기 구리 도금 강철 와이어 보강재로 당김 방지 |
|
4. 가황 자동 가황 기계로 가황 시간 및 압력 보장 |
5. 검사 |
6. 포장 |
고무 신축 조인트 표준
은 건설, 화학 산업, 조선, 상수도, 가스, 화학 파이프라인, 석유 파이프라인, 식품 파이프라인, 에어컨 파이프라인 및 하수 처리 등 다양한 분야에서 널리 사용됩니다.당사의 서비스
1. 24시간 온라인
2. 무료 샘플 제공
3. 맞춤 제작 지원
4. 도면 제공
5. 선택 가능한 다양한 결제 방식
6. 공장 검사 (자재, 사양, 수량, 압력, 포장)
7. 긴 보증 기간
8. 운송에 적합한 포장
당사의 고객
인증서
자주 묻는 질문
Q1: "ANSI 150 클래스 압력 등급"은 이 커넥터에 대해 어떤 작동 압력을 지정합니까?
150 ~ 225 PSI (약 10 ~ 15.5 bar)에 해당하며, 이는 표준 ASME B16.5 클래스 150 파이프 플랜지의 압력-온도 등급과 일치합니다.Q2: 고응력 배관에서 헤비듀티 강화 벨로우즈 커플러를 사용하는 주된 이점은 무엇입니까?
Q3: 플랜지는 표준 미국 파이프 레이아웃과 호환됩니까?
Q4: 이 ANSI 150 유연 커넥터를 설치하려면 제어 장치(타이 로드)가 필요합니까?
Q5: 이 유연 파이프 커넥터를 다른 내부 라이너 재질로 맞춤 제작할 수 있습니까?
