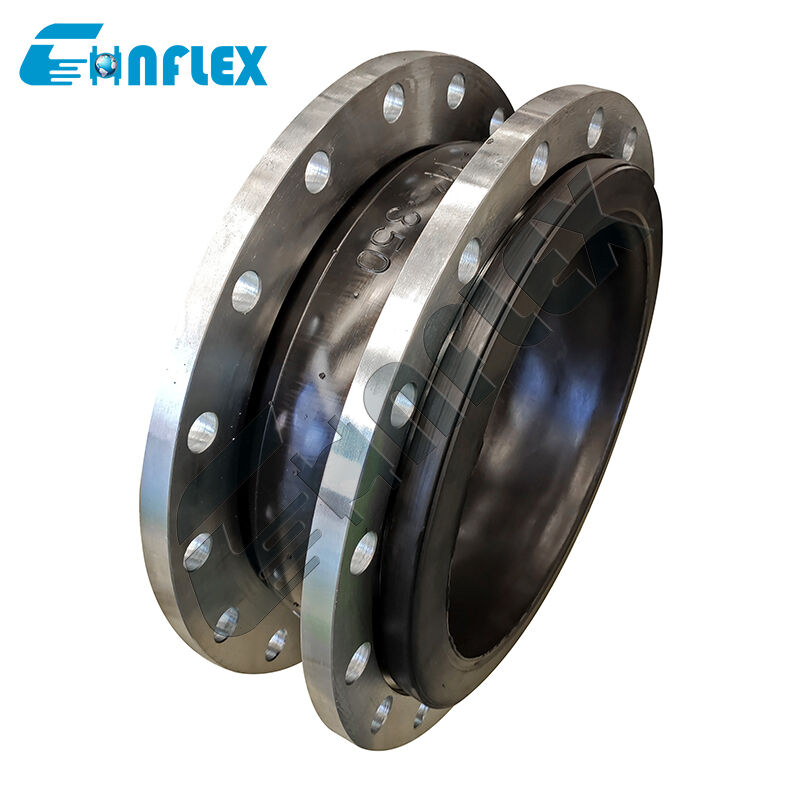

고압 정격 PTFE 라이닝 팽창 벨로우즈: 부식성 산업용 매체용 방폭 플랜지형 유연 조인트
고압 산업용 라인용 방폭 화학 물질 격납.
이 고압 정격 PTFE 라이닝 팽창 벨로우즈는 부식성 매체와 폭발성 분위기가 교차하는 극한 산업 작업용으로 설계된 고급, 고무결성 배관 부품입니다. 위험 화학 물질, 휘발성 용매 및 고압 반응성 유체를 처리하는 시설에서는 인력과 주변 인프라를 보호하기 위해 절대적인 누출 제로 보안이 필요합니다.
이 방폭 유연 조인트는 초밀도, 심리스 PTFE(폴리테트라플루오로에틸렌) 내부 라이너를 고강도, 다층 강화 엘라스토머 하우징에 압력 접합했습니다. 순수 PTFE 라이너는 공격적인 산 및 휘발성 화합물에 대한 확고한 화학적 장벽을 제공하며, 정전기 방지 접지 설정은 정전기 축적을 방지하여 폭발성 환경에서 스파크 위험을 제거합니다. 높은 압력 정격을 위해 설계된 고강도 강철 플랜지가 장착된 이 팽창 조인트는 다축 열팽창을 보상하고 펌프 진동을 감쇠하며 지속적인 고응력 조건에서 안정적인 압력 격납을 제공합니다.
성능 특성
인증된 고압 정격: 다층 고강도 직물 플라이와 통합 강철 와이어 링으로 강화되어 구조적 변형이나 라이너 파손 없이 높은 압력 격납 능력을 보장합니다.
방폭 및 정전기 방지 설계: 조인트 전체에 정전기를 방전하도록 제작되어 휘발성 또는 폭발성 위험 환경에서 위험한 스파크를 방지합니다.
절대적인 화학적 내성: 프리미엄 등급 PTFE 라이너는 거의 보편적인 내식성을 제공하여 외부 고무 본체를 농축 산, 강알칼리 및 공격적인 유기 용매로부터 격리합니다.
진동 및 기계적 충격 감쇠: 엘라스토머 외부 매트릭스는 고주파 기계적 진동, 모터 험 및 대형 산업용 펌프 및 기계의 압력 서지를 흡수합니다.
통합 플레어 풀페이스 씰: 연속 PTFE 라이너는 보어를 통과하여 플랜지 면 위로 플레어 처리되어 통합된 화학 방지 개스킷 역할을 하여 조인트 누출 및 유체 누출을 방지합니다.
제품 사양
| 크기 | 길이 | 작동 시 허용 이동량 | ||||
| mm | 인치 | mm | 축 방향 압축 mm | 축 방향 확장 mm |
횡 방향 이동 mm |
각도 편향 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체가 오일, 산성 또는 알칼리성 물질이고 작동 온도에 대한 특별 요구 사항이 있는 경우 편지나 도면을 보내 맞춤 제작할 수 있습니다. 주문 시 명시해 주십시오. |
제품 세부 정보
생산 흐름
|
1. 원자재 최상급 CR/EPDM/NBR 고무 원자재, 재활용 고무 없음 |
2. 가소화 및 혼합 나일론을 사용한 더 나은 굴곡을 위한 특수 배합, 더 나은 강도, 밀봉을 위해 |
3. 작업 블랭크 랩핑 구리 도금 강철 와이어 보강재는 당겨짐 방지 |
|
4. 가황 자동 가황 기계는 가황 시간과 압력을 보장합니다. |
5. 검사 |
6. 포장 |
고무 팽창 조인트 표준
는 건설, 화학 산업, 조선, 수돗물, 가스, 화학 파이프라인, 석유 파이프라인, 식품 파이프라인, 에어컨 파이프라인 및 하수 처리 등 다양한 분야에서 널리 사용됩니다.당사의 서비스
1. 24시간 온라인
2. 무료 샘플 제공
3. 맞춤 제작 지원
4. 도면 제공
5. 선택할 수 있는 여러 결제 스타일
6. 공장 검사(자재, 사양, 수량, 압력, 포장)
7. 긴 보증 기간
8. 운송에 적합한 포장
당사의 고객
인증서
자주 묻는 질문
Q1: 이 PTFE 라이닝 팽창 벨로우즈는 어떻게 "방폭" 기능을 달성합니까?
Q2: 이 팽창 조인트가 표준 고무 조인트보다 높은 압력 정격을 처리할 수 있는 이유는 무엇입니까?
Q3: 이 플랜지형 조인트를 설치할 때 별도의 개스킷이 필요합니까?
Q4: 이 팽창 벨로우즈는 교대 압력 및 진공 조건을 처리할 수 있습니까?
Q5: 이 조인트를 통해 어떤 종류의 부식성 매체를 안전하게 통과시킬 수 있습니까?
