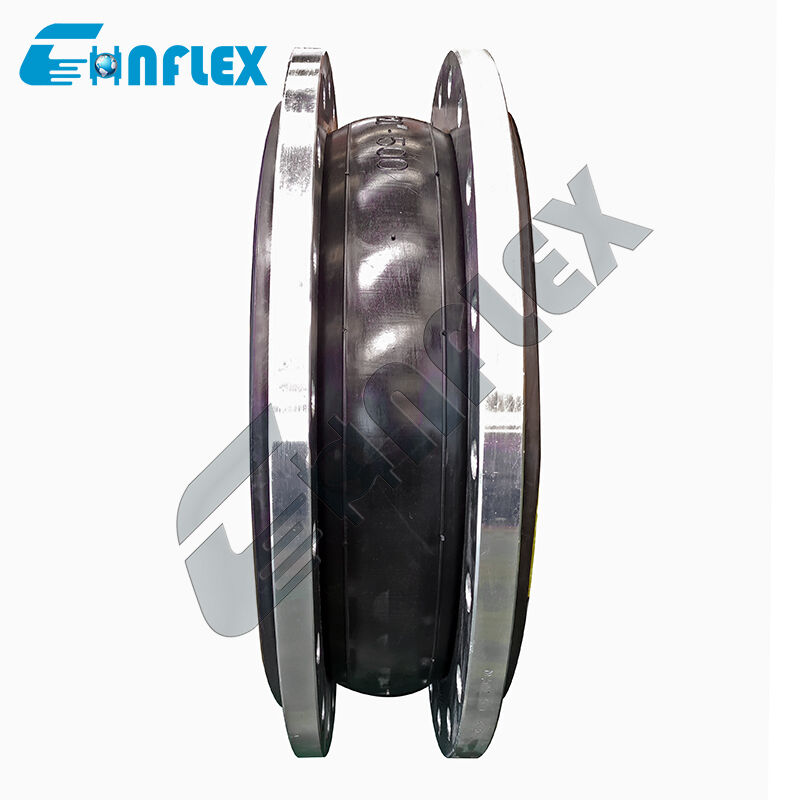

300급 압력 등급 강화 고무 확장 관절: 정제 공장용 고도로 내구성 있는 열 성장 보상기
고압 정제 라인을 위한 무거운 용량 열 및 압력 스트레스 완화
의300급 압력 등급 강화 고무 확장 관그것은 석유 정제 공장, 석유화학 단위 및 고압 화학 시설의 극한 작업 조건에 맞게 제작된 초 내구성, 중력 파이프라인 성장 보상기입니다.ASME 300급 표준에 따라 작동하는 것은 표준 상용 관절보다 훨씬 높은 구조적 무결성을 요구합니다.이 심한 서비스 라인은 강렬한 열 팽창 주기, 높은 작업 압력, 수압 충격 및 중량 압축기와 전송 펌프의 지속적인 기계 진동에 직면합니다.
장착된 고강성 합성 코드 층과 단단한 내부 철강 구제 고리로 강화된 초고형 다층 엘라스토메러체로 구성되어 있습니다.이 확장 관절은 펄닝 또는 변형없이 300 클래스 작동 봉투까지 고압 격리 유지두꺼운, 정밀 가공 된 ASME B16.5 300 클래스 탄소 스틸 또는 스테인레스 스틸 지원 플랜지와 장착되어 유연한,복잡한 다자 축 파이프 움직임을 흡수하는 진동 억제 다리, 중요한 터보 기계의 노즐 피로를 방지하고 고 스트레스 정제 시설 전체에서 장기적으로 누수 안전성을 보장합니다.
성능 특성
ASME 300급 구조 등급:고밀도로 설계된 중형 벽 강화 층으로 ASME B16.5 300급 압력 온도 한계 내에서 작동하며,높은 스트레스 조건에서 신뢰할 수 있는 압력 격리.
중력 복합 강화:튼튼한 합성 코드 층과 내장된 고강도 철선 / 링 강화로 구성되어 방사선 팽창, 구조 변형 및 압력 돌풍 파열을 방지합니다.
고 용량 열 성장 구제:설계된 유연한 아크 구성은 큰 열 성장 이동을 원활하게 흡수하며 동시에 축 압축, 축 확장, 측면 절단,그리고 각도 파이프 오차.
특별한 진동 및 충격 완화:두꺼운 엘라스토메르 매트릭스는 가동 에너지 흡수제로 작용하여 무거운 기계의 진동, 모터 윙윙거림, 그리고 급격한 수압 압력 펄스 같은 원소에서 격리합니다.
정제기급 화학 및 미디어 저항성:고품질의 합성 엘라스토메릭 화합물 (수소화된 NBR, 네오프렌, EPDM 또는 특수 라인러와 같이) 로 구성되어 있으며 탄화수소 파생물, 공정유, 증기,그리고 공격적인 정유물.
제품 사양
| 크기 | 길이 | 사용 중 허용되는 이동 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 확장 mm |
횡단 이동 mm |
각변변형 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체는 기름, 산성 또는 알칼리성 물질이고 작업 온도에 대한 특별한 요구 사항이 있다면 편지 또는 도면을 보내서 사용자 정의 할 수 있습니다.주문시 지정하시기 바랍니다. |
제품 세부 정보
생산 흐름
|
1원자재 최고 수준의 CR/EPDM/NBR 고무 원자재 재활용 고무가 없습니다. |
2- 유연화 그리고 혼합 나일론으로 더 잘 굽을 수 있는 특수 조화법 |
3- 워크블랜크 포장 쿠퍼 접착 철 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 |
|
4화산화 자동 융화 기계 융화 시간과 압력을 보장 |
5검사 중입니다. |
6포장 |
적용
고무 팽창 공동 표준건설, 화학 산업, 조선, 수도원 물, 가스, 화학 파이프 라인, 석유 파이프 라인, 식품 파이프 라인, 에어컨 파이프 라인 등 다양한 분야에서 널리 사용됩니다.그리고 하수 처리.
우리 서비스
124시간 온라인
2무료 샘플 제공
3사용자 정의를 지원
4도면을 제공
5선택 가능한 여러 지불 방식
6공장 검사 (소재, 사양, 양, 압력, 포장)
7장시간 보증 기간
8운송에 적합한 포장
우리 고객
인증서
FAQ
ASME 300급 등급은 최대 작업 압력 프로파일740 PSI (5.1 MPa)실내 온도에서 ASME B16.5 표준에 의해 정해진 플랜지 재료 등급과 온도 감소 요인에 따라
300급 작동 압력 하에서 파이프 라인 내부에 가해지는 압력 추진력은 매우 높습니다.제어 단위 (타이 바드) 는 확장 관절 플랜지 가로에 고정 된 구조 안전 스톱으로 작용합니다.그들은 유연한 고무 아크가 압력 급증 또는 열 주기에 설계 한계를 초과하여 과도하게 확장되거나 압축되는 것을 방지합니다.융합 및 앙코어되지 않은 파이프 장비 모두를 보호하는.
고압 정유소 파이프가 뜨거운 공정 유체에 노출되면 크게 팽창하여 거대한 기계적 부하를 발생시킵니다.이 힘은 셰프트의 오차를 유발합니다.이 300급 유연 관절은 기계에 도달하기 전에 열 스트레스와 기계적인 진동을 흡수합니다.
예, 가습기 산소, 공격성 산소 또는 휘발성 유기 용매와 관련된내부 튜브는 vulkanisation 동안 중용 virgin PTFE 라인러와 통합 될 수 있습니다.이것은 절대적인 화학적 면역을 위해 PTFE와 고압 유연성을 위해 강화 된 고무를위한 이중 방어 장벽을 만듭니다.
네, 부착된 중력 지원 플랜지는 ASME/ANSI B16.5 300 클래스 볼트 원 크기, 구멍 지름, 두께와 일치하도록 정밀하게 뚫렸습니다.표준 고압 산업 파이프 시스템으로 원활한 볼트 통합을 보장.
