원래 장소:
중국
브랜드 이름:
JINGNING
인증:
CE，ISO
모델 번호:
RLJS
저희와 연락

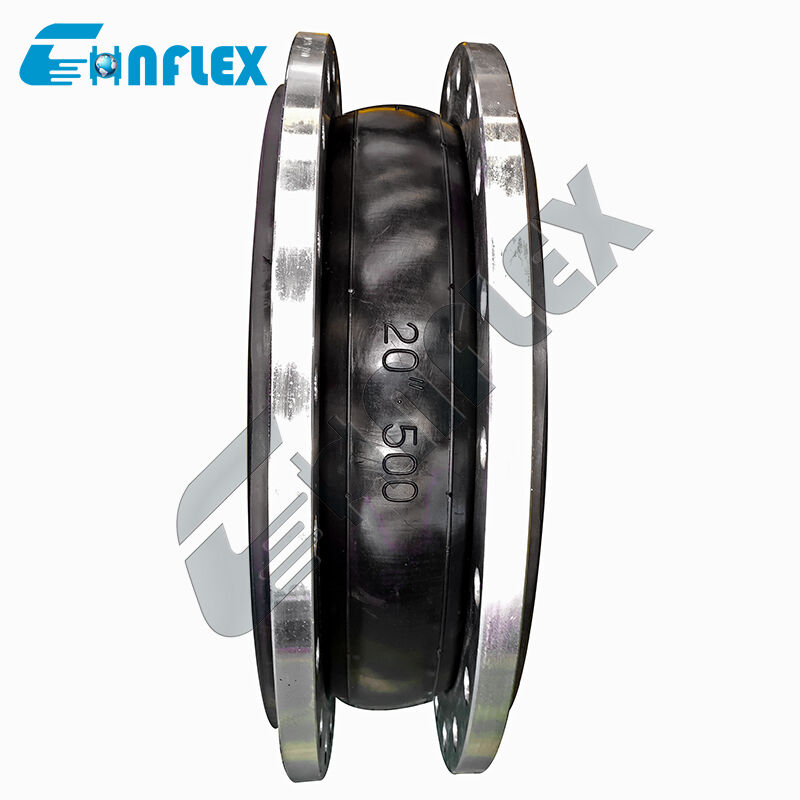

10 바 압력 등급 유연한 벨로스 결합기: HVAC 시스템에 대한 산업 강도 반 폭발 고무 파이프 관
현대 HVAC 인프라의 중력 진동 및 음향 장벽
의10 바 압력 등급 유연한 벨로 콤플러산업용 강도 파이프 구성 요소로 요구되는 HVAC, 지역 냉각 및 상업용 유체 전송 네트워크에서 조용하고 연속적이고 누출없이 작동하도록 설계되었습니다.고출력 원심 냉각기, 냉각 타워 및 순환 펌프는 강렬한 기계 진동, 수압 소음 및 열 팽창 힘을 생성하여 딱딱한 파이프 네트워크에 심각한 스트레스를 줄 수 있습니다.관절 피로와 고가의 시스템 누출로 이어집니다..
용기 및 용기10bar (145 PSI / 1.0 MPa), 이 반 폭발 유연 결합기는 다층, 고 강도 합성 코드 천과 내장 된 철선 고리를 강화 된 두꺼운 엘라스토메리 몸체를 갖추고 있습니다.정밀 기계화 된 지원 플랜지이 결합기는 강력한 운동 에너지 흡수 역할을 합니다. 펌프로 인한 진동을 중화시키고 건물 프레임워크를 통한 음향 소음 전달을 억제합니다.그리고 열 성장 주기를 원활하게 보완하여 중용 난방 및 냉각 설비의 장기적인 운영 신뢰성을 보장합니다..
성능 특성
10 바 반폭발 설계:튼튼한 섬유 코드 층과 고강도 내장 철강으로 구성되어 있으며,10 바높은 안전폭폭으로
우수한 진동 및 음향 격리:탄력적인 탄체 류의 펄스는 운동 완충제 역할을 하며, 고주파 모터 험, 펌프 진동 및 유체 펄스먼트를 건물 구조로 퍼지기 전에 효과적으로 격리합니다.
열성장과 스트레스 완화:단일 구의 아크 기하학은 동적 파이프 스트레스로 원활하게 굴복하며 동시에 축 압축, 축 확장, 측면 절단 및 각의 오차를 흡수합니다.
부식 및 기상 저항 껍질:오존, 자외선 방사선, 응고 및 보일러실 및 야외 냉각 타워 설비에서 일반적인 주변 열 변동에 저항하는 외부 덮개 화합물로 구성되었습니다.
최적화 된 저 격동 흐름:매끄러운 내부 아크 디자인이 안정적인 부피 흐름을 유지하고 내부 유체 마찰을 최소화하며 폐쇄 루프 HVAC 시스템 내에서 공기 함락을 방지합니다.
제품 사양
| 크기 | 길이 | 사용 중 허용되는 이동 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 확장 mm |
횡단 이동 mm |
각변변형 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체는 기름, 산성 또는 알칼리성 물질이고 작업 온도에 대한 특별한 요구 사항이 있다면 편지 또는 도면을 보내서 사용자 정의 할 수 있습니다.주문시 지정하시기 바랍니다. |
제품 세부 정보
생산 흐름
|
1원자재 최고 수준의 CR/EPDM/NBR 고무 원자재 재활용 고무가 없습니다. |
2- 유연화 그리고 혼합 나일론으로 더 잘 굽을 수 있는 특수 조화법 |
3- 워크블랜크 포장 쿠퍼 접착 철 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 |
|
4화산화 자동 융화 기계 융화 시간과 압력을 보장 |
5검사 중입니다. |
6포장 |
적용
고무 팽창 공동 표준건설, 화학 산업, 조선, 수도원 물, 가스, 화학 파이프 라인, 석유 파이프 라인, 식품 파이프 라인, 에어컨 파이프 라인 등 다양한 분야에서 널리 사용됩니다.그리고 하수 처리.
우리 서비스
124시간 온라인
2무료 샘플 제공
3사용자 정의를 지원
4도면을 제공
5선택 가능한 여러 지불 방식
6공장 검사 (소재, 사양, 양, 압력, 포장)
7장시간 보증 기간
8운송에 적합한 포장
우리 고객
인증서
FAQ
10bar 등급은 유연성 결합기가 시험되고 최대 작업 압력 아래 지속적으로 작동하도록 등급을 표시합니다10 바표준 작동 온도에서 (약 145 PSI 또는 1.0 MPa). 이것은 쉽게 대부분의 냉각 물, 뜨거운 물,상업용 HVAC 시스템에서 콘덴서 물 순환 라인.
펌프와 냉장기는 시작 및 종료 시 연속적인 기계적인 진동과 갑작스러운 압력 충격 (물 망치) 을 발생시킵니다.이 단위에 직접 딱딱 파이프 연결 장비 노즐과 건물 프레임에 파괴적인 스트레스를 전송반 폭발 고무 접착기는 이러한 힘을 흡수하여 파이프 균열, 플랜지 울림 및 장비 손상을 방지합니다.
EPDM:뜨거운 물, 냉각 물, 온화한 글리콜 용액을 위한 이상적인 산업 표준, 탁월한 열 범위, 오존 저항성, 노화 방지 성질을 제공합니다.
NBR (나트릴):유체 흐름에 미량유, 수압 윤활유 또는 석유 기반 첨가물이 포함되어 있다면 권장됩니다.
파이프 시스템이 고정되지 않거나 높은 파이프 래크에 설치된 경우 제어 장치 (타이 바드) 가 강력하게 권장됩니다.제한 막대는 유연한 펄프가 예상치 못한 수압 급류 또는 펌프 시작 동안 허용 최대 이동 한계를 초과 확장 방지.
금속 파이프는 음향 전도 역할을 하며, 펌프 모터 소음을 직접 점유된 건물 공간으로 전달합니다.이 유연 한 결합 장치 의 밀집 한 탄력체 는 단단 한 금속 과 금속의 접촉 경로를 끊는다, 장비 인터페이스에서 바로 소리 파동과 기계적 붐을 억제합니다.
문의사항을 직접 저희에게 보내세요
