원래 장소:
중국
브랜드 이름:
JINGNING
인증:
CE，ISO
모델 번호:
RLJS
저희와 연락

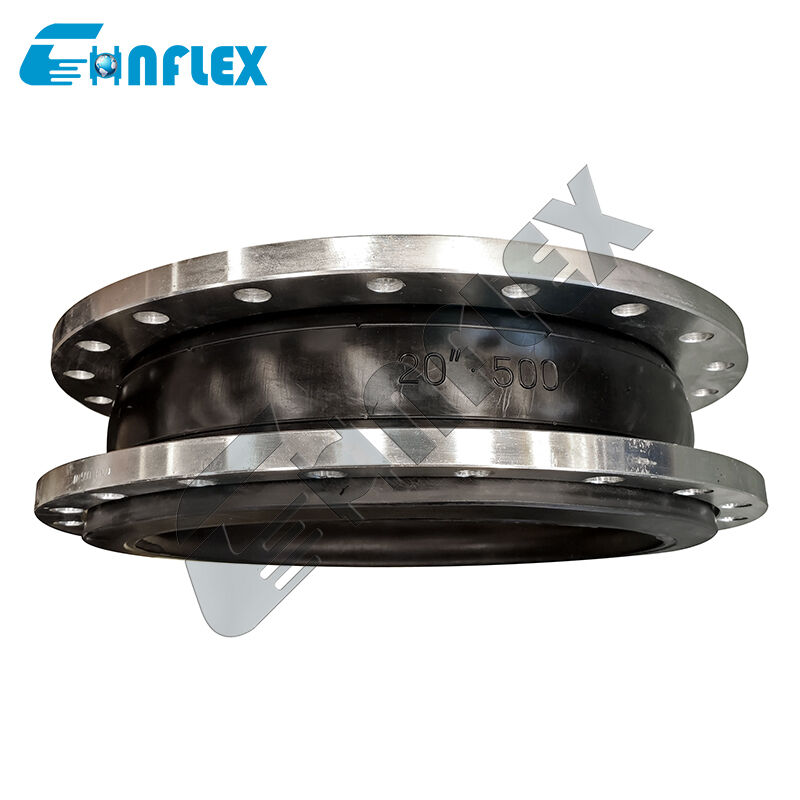

고 진공 및 고 압력 등급 PTFE 배열 합동: 심각한 서비스 파이프링에 대한 보편적 압력 내성 벨로
전체 스펙트럼 파이프 요구에 대한 궁극적인 이중 용량 장벽
의고 진공 및 고 압력 등급 PTFE 가루 합동이중 용량, 극도의 서비스 파이프라인 커넥터입니다. 전체 압력 스펙트럼에서 안정적으로 작동하도록 설계되었습니다.고순도 유체 전송 네트워크, 파이프 시스템은 종종 강한 양압과 강렬한 음압 (실공) 사이클을 합니다. 표준 확장 관절은 종종 타협합니다.진공 아래에서 붕괴하는 비용으로 긍정적 압력 격리 제공, 또는 높은 작업 압력 아래에서 실패하는 동안 진공에 저항.
이 심한 서비스 풍기는 고밀도, 비포러스PTFE (폴리테트라플루오레틸렌) 라인러여러 층의 섬유로 강화된 엘라스토메리 껍질로순수한 PTFE 내부 핵은 공격적 인 산 에 대항 하는 침투 할 수 없는 화학적 방패 를 만듭니다, 강한 산화제 및 휘발성 용매, 중력 복합 하우징은 내부 진공 붕괴와 외부 방사선 팽창을 방지합니다.이 보편적인 커넥터는 효과적으로 펌프 진동을 완화, 복잡한 동적 열 스트레스를 완화하고 극한의 운영 조건에서 누수 성능을 보장합니다.
성능 특성
전체 스펙트럼 압력 저항:특히 극심한 압력 범위에서 지속적으로 작동하도록 설계된 것 (완전 진공 (부압) 에서 높은 긍정적 작업 압력까지) 라인러 붕괴 또는 방사선 풍선없이 작동한다.
심각한 화학 면역:고밀도 플루오로 폴리머 라인러는 완전히 반응적이지 않으며 외부 구조체를 농축된 질소, 황산, 염화수소로부터 분리합니다.그리고 공격적인 용매와 독성 액체.
붕괴 방지 구조 설계:융합된 내부 금속 지원 고리를 가지고 설계되었습니다.PTFE 라인어를 깊은 진공 또는 펌프 흡입으로 외부 벽에 단단히 고정시키는 것.
전방향 이동 구제:유연한 단일 구의 아크 기하학은 동적 시스템 스트레스에 원활하게 굴복하며 동시에 축 압축, 축 확장, 측면 절단 및 각 파이프 오차를 흡수합니다.
융합된 팽창형 전면 봉인:내부 PTFE 라인러는 목을 완전히 가로지르며 금속 지원 플랜지의 표면을 감싸고 통합된연결점에서의 누출 방지 밀폐를 보장하는 전체 커버 화학 밀착.
제품 사양
| 크기 | 길이 | 사용 중 허용되는 이동 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 확장 mm |
횡단 이동 mm |
각변변형 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체는 기름, 산성 또는 알칼리성 물질이고 작업 온도에 대한 특별한 요구 사항이 있다면 편지 또는 도면을 보내서 사용자 정의 할 수 있습니다.주문시 지정하시기 바랍니다. |
제품 세부 정보
생산 흐름
|
1원자재 최고 수준의 CR/EPDM/NBR 고무 원자재 재활용 고무가 없습니다. |
2- 유연화 그리고 혼합 나일론으로 더 잘 굽을 수 있는 특수 조화법 |
3- 워크블랜크 포장 쿠퍼 접착 철 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 |
|
4화산화 자동 융화 기계 융화 시간과 압력을 보장 |
5검사 중입니다. |
6포장 |
적용
고무 팽창 공동 표준건설, 화학 산업, 조선, 수도원 물, 가스, 화학 파이프 라인, 석유 파이프 라인, 식품 파이프 라인, 에어컨 파이프 라인 등 다양한 분야에서 널리 사용됩니다.그리고 하수 처리.
우리 서비스
124시간 온라인
2무료 샘플 제공
3사용자 정의를 지원
4도면을 제공
5선택 가능한 여러 지불 방식
6공장 검사 (소재, 사양, 양, 압력, 포장)
7장시간 보증 기간
8운송에 적합한 포장
우리 고객
인증서
FAQ
표준 PTFE 배열 관절은 일반적으로 양압 또는 가벼운 진공 서비스에 최적화됩니다.이 보편적 관절은 고강성 복합 고무 껍질과 통합 된 진공 구제 고리로 설계되었습니다., 그것은 다른 프로세스 단계에 대한 별도의 설계가 필요하지 않고 단일 구성 요소 내에서 높은 긍정적 작업 압력과 완전한 부정적인 압력 (깊은 진공) 에 견딜 수 있습니다.
제조 도중 고강성 내부 진공 지원 고리가 정밀하게 삽입되어 펄프 구조에 잠겨 있습니다.이 반지는 PTFE 라인러를 강화 된 고무 가구에 대해 기계적으로 고정시키는 구조적 골격 프레임으로 작용합니다., 흡수 힘으로 배열을 내부로 끌어당기는 것을 방지합니다.
별도의 가스켓이 필요하지 않습니다. 내부 PTFE 부착은 가공 중에 지원 플랜지의 전체 밀폐 표면을 팽창시키고 돌립니다.부드러운 플루오로 폴리머 표면은 자체 고품질의 전체 얼굴 밀착제 역할을 합니다., 짝짓기 파이프 플랜지에 볼팅되면 즉각적으로 누출을 방지하는 화학적 밀폐를 형성합니다.
그래, 연속적인 유체 공정 라인은 상당한 열 증가를 발생시키고 파이프 스트레스를 발생시킵니다.유연한 엘라스토머리 몸체와 고밀도 PTFE 부리115°C, 연결 된 펌프, 밸브 및 딱딱한 앵커를 보호하기 위해 축적, 측면 및 각적 이동을 흡수합니다.
극심 한 압력 이나 진공 상태 에서 위험한 화학물질 을 취급 할 때, 예상치 못한 선 파동 이나 부착되지 않은 파이프 움직임 은 공학 설계 된 움직임의 한계 너머로 팽창 할 수 있다.중용 철제 제어 장치 (타이 막대) 는 과도한 확장 또는 과도한 압축을 방지하기 위해 물리적 안전 정지 역할을합니다.전체 시스템 격리 및 기계적 안전성을 보장합니다.
