원래 장소:
중국
브랜드 이름:
JINGNING
인증:
CE，ISO
모델 번호:
RLJS
저희와 연락

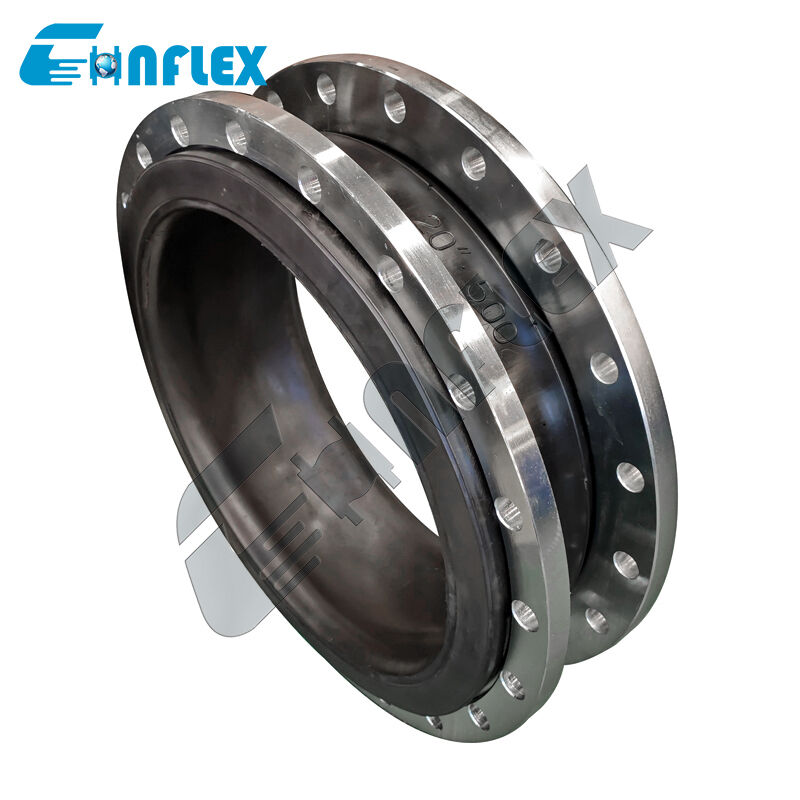

JIS 10K 압력 등급 플랑지 고무 팽창 관절: 해상 파이프 라인을 위한 정밀 엔지니어링 충격 흡수 벨로
일본산업표준을 준수하는 해상기반시설의 충격 및 진동 보호
의JIS 10K 압력 등급 플랜지 고무 확장 관절선박공학, 조선, 해상 유체 전송 시스템의 엄격한 요구 사항을 충족시키기 위해 특별히 제작된 정밀 엔지니어링 유연 파이프라인 보상 장치입니다.해군 및 상업용 선박의 파이프링 밸러스트 시스템을 포함하여, 냉각 물 회로, 연료 라인 및 배지 펌프 네트워크는 지속적인 기계적 진동, 심각한 파동 작용으로 몸체 구부러짐 및 공격적인 소금 물 부식 상태에서 작동합니다.
일본산업 표준에 정확히 부합하도록 설계되었습니다 (JIS 10K압력 및 굴착 패턴) 이 무거운 용량 고무 풍기는 고강성 합성 코드 천과 내장 된 철선 고리로 강화 된 다층 탄력체로 구성되어 있습니다.그것은 매우 신뢰할 수있는 운동 에너지 버퍼로 작용합니다., 고 주파수 엔진 진동을 흡수, 동적 수압 충격을 완화하고 열 및 구조 파이프 라인 움직임을 수용. 정밀 JIS 10K 상승 얼굴 지원 플랜지를 장착,이 확장 관절은 해상 및 해안 산업용 용도로 떨어지는 적합성, 누출 안전성 및 장기적인 구조적 무결성을 보장합니다.
성능 특성
완전 JIS 10K 컴플라이언스플랜지 차원, 볼트 원 패턴 및 압력 격리 등급 엄격히 준수JIS B2220 / JIS 10K일본산 선박, 펌프, 해상기계와 원활한 호환성을 보장합니다.
해양용 진동 및 충격 격리:고 탄력성 엘라스토머리 코어는 엔진에 의한 진동, 기계 윙윙거림, 그리고 유체 펄스먼트를 억제하여 딱딱한 해상 파이프 네트워크에서 피로 균열을 방지합니다.
선체 융통 및 열성장 보상:설계된 유연한 아크는 다축 파이프 이동을 흡수하고, 쉽게 축 압축, 확장, 측면 절단,열변화와 선박 몸체의 회전으로 인한 각변변동.
부식 및 염수 저항성:해양용 고무 화합물 (고등 수준의 EPDM, NBR, 또는 네오프렌 등) 을 사용하여 구성되어 소금 물 분해, 생물 오염, 석유 잔해, 오존 노출 및 혹독한 해안 날씨에 저항합니다.
높은 폭발 안전 범위:다층, 고 견고성 합성 타이어 코드 층과 연속 철강으로 구성되어 있으며,10 바 ($1.0\text{MPa}$)강력한 안전 폭발 비율로
제품 사양
| 크기 | 길이 | 사용 중 허용되는 이동 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 확장 mm |
횡단 이동 mm |
각변변형 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체는 기름, 산성 또는 알칼리성 물질이고 작업 온도에 대한 특별한 요구 사항이 있다면 편지 또는 도면을 보내서 사용자 정의 할 수 있습니다.주문시 지정하시기 바랍니다. |
제품 세부 정보
생산 흐름
|
1원자재 최고 수준의 CR/EPDM/NBR 고무 원자재 재활용 고무가 없습니다. |
2- 유연화 그리고 혼합 나일론으로 더 잘 굽을 수 있는 특수 조화법 |
3- 워크블랜크 포장 쿠퍼 접착 철 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 |
|
4화산화 자동 융화 기계 융화 시간과 압력을 보장 |
5검사 중입니다. |
6포장 |
적용
고무 팽창 공동 표준건설, 화학 산업, 조선, 수도원 물, 가스, 화학 파이프 라인, 석유 파이프 라인, 식품 파이프 라인, 에어컨 파이프 라인 등 다양한 분야에서 널리 사용됩니다.그리고 하수 처리.
우리 서비스
124시간 온라인
2무료 샘플 제공
3사용자 정의를 지원
4도면을 제공
5선택 가능한 여러 지불 방식
6공장 검사 (소재, 사양, 양, 압력, 포장)
7장시간 보증 기간
8운송에 적합한 포장
우리 고객
인증서
FAQ
JIS 10K 등급은 확장 관절이 최대 작업 압력에서 지속적으로 작동하도록 설계되었다고 나타냅니다.10kgf/cm2(약10 바,10.0 MPa, 또는145 PSI이는 대부분의 해상 냉각, 탄압 및 보조 유체 처리 라인에서 표준 압력 클래스에 해당합니다.
EPDM:해수 냉각 라인, 배last 시스템, 담수, 부드러운 글리콜 루프에 표준 선택, UV, 오존, 소금 물 노출에 뛰어난 저항을 제공합니다.
NBR (나트릴):연료 오일 전송, 윤활유 라인, 기름성 배지 물 및 탄화수소를 함유 한 액체에 특이한 기름 저항성으로 권장됩니다.
네오프렌 (CR):일반적인 해양 서비스에서 기름 저항과 야외 기상 / 소금 스프레이 방어가 필요한 경우 훌륭합니다.
바다에서 배는 계속적으로 피치, 롤, 그리고 선체 회전, 즉 단단한 파이프 라인에서 심한 절단과 굴곡 힘을 행사합니다.탄력적인 고무 풍기는 유연한 힌지와 보상 역할을 합니다, 구조적 기울기를 흡수하고 펌프 껍질, 방벽 및 파이프 지원에 대한 스트레스 농도를 방지합니다.
예, 제어 장치 (타이 막대기) 는 해상 응용 프로그램, 특히 앵커가 없는 파이프 라인 또는 유연한 장착 장치에 펌프 근처에 매우 권장됩니다.경계 막대기 는 강한 파동 작용 도중 과도 한 움직임 을 제한 한다, 심한 바닷 상태 pitching, 또는 압력 급증, 고무 펄프가 설계 한계를 초과하는 과도한 확장 또는 압축을 방지합니다.
그래요, 플랜지는 정밀 기계로 만들어져 JIS 10K 차원 (JIS B2220 등) 에 맞춰 뚫려있기 때문에그들은 원래 장비 제조업체 (OEM) 의 해상 확장 관절에 대한 정확한 드롭 인 교체로 사용됩니다., 한국, 그리고 세계적 해상선.
