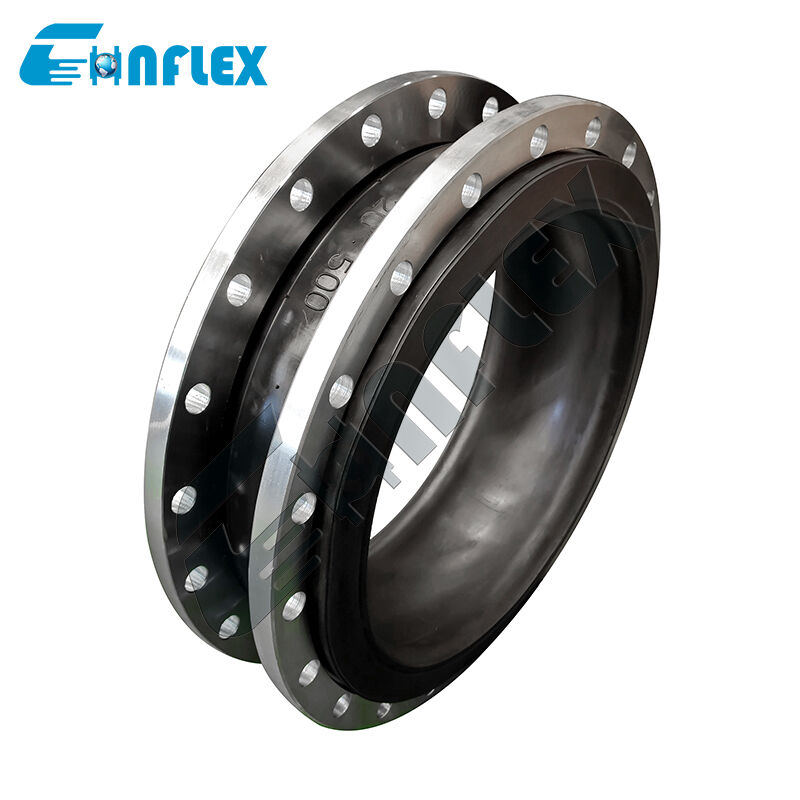

다중 표준 압력 등급 (PN16 / ANSI 150) 유연 관절: 폭발 저항성 플루오로 폴리머 배열 파이프 라인 보상기
글로벌 산업 파이프링을 위한 상호 호환성 화학 방호
의다중 표준 압력 등급 (PN16 / ANSI 150) 유연 관절이중 인증된 중량 파이프라인 보상기입니다. 글로벌 화학, 석유화학 및 중급 서비스 프로세스 네트워크에서 원활한 통합을 위해 설계되었습니다.국제 엔지니어링 프로젝트 및 시설 업그레이드는 종종 유럽 메트릭 (PN16 / 16bar미국 표준 (ANSI 클래스 150 / 150 파운드) 파이프 인프라. 이 진보된 유연 관절은 이 과제를 해결합니다.플루오로폴리머 (PTFE) 라이너.
고밀도 PTFE 부문은 완전하고 반응적이지 않은 화학적 고립을 제공하며, 팽창, 부풀이,그리고 공격성 산으로부터 화학적 분해강한 산화제와 독성 용매가 있습니다.폭발 저항 하우징은 지속적인 압력 주기에 높은 안전 마진을 제공합니다.다자원 열 증가를 흡수하고 파괴적인 펌프 진동을 억제하고 플랜지 변환 두통을 제거함으로써이 보편적 보상기는 전 세계 유체 전송 시스템에서 누출 안전과 높은 운영 유연성을 보장합니다..
성능 특성
다중 표준 플랜지 호환성:두 개의 구멍을 뚫는 플랜지 디자인을 갖추고 있습니다.PN16 (EN 1092-1)그리고ANSI 150급 (ASME B16.5)볼트 서클 패턴, 국경 간 장비 통합을 단순화하고 예비 부품 재고를 줄입니다.
중복용 화학 방패:순수한 플루오 폴리머 (PTFE) 내부 라인러는 집중 된 미네랄 산, 가혹한 알칼리, 반응 용매 및 휘발성 탄수화물, 전체 유체 고립을 보장하는 데 완전히 무력합니다.
폭발 저항성 복합체:고강도 합성 타이어 코드 층과 내부 철선 강화로 제작되어, 지속적인 16 바 작업 압력 아래에서 예외적인 파열 저항과 구조적 안정성을 제공합니다.
전방향 이동 구제:설계된 단일 구의 아크 프로파일은 동적 파이핑 스트레스에 원활하게 굴복하여 동시 축 압축, 축 팽창, 측면 절단 및 각의 오차를 흡수합니다.
융합된 팽창형 전면 봉인:내부 PTFE 라인러는 목을 완전히 가로질러 다중 표준 지원 플랜지 표면을 덮고 통합된플랜지 표면의 부식 및 관절 침투를 방지하는 폭발 방지 화학적 밀착면.
제품 사양
| 크기 | 길이 | 사용 중 허용되는 이동 | ||||
| mm | 인치 | mm | 축 압축 mm | 축 확장 mm |
횡단 이동 mm |
각변변형 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
참고: 매체는 기름, 산성 또는 알칼리성 물질이고 작업 온도에 대한 특별한 요구 사항이 있다면 편지 또는 도면을 보내서 사용자 정의 할 수 있습니다.주문시 지정하시기 바랍니다. |
제품 세부 정보
생산 흐름
|
1원자재 최고 수준의 CR/EPDM/NBR 고무 원자재 재활용 고무가 없습니다. |
2- 유연화 그리고 혼합 나일론으로 더 잘 굽을 수 있는 특수 조화법 |
3- 워크블랜크 포장 쿠퍼 접착 철 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 철강 |
|
4화산화 자동 융화 기계 융화 시간과 압력을 보장 |
5검사 중입니다. |
6포장 |
적용
고무 팽창 공동 표준건설, 화학 산업, 조선, 수도원 물, 가스, 화학 파이프 라인, 석유 파이프 라인, 식품 파이프 라인, 에어컨 파이프 라인 등 다양한 분야에서 널리 사용됩니다.그리고 하수 처리.
우리 서비스
124시간 온라인
2무료 샘플 제공
3사용자 정의를 지원
4도면을 제공
5선택 가능한 여러 지불 방식
6공장 검사 (소재, 사양, 양, 압력, 포장)
7장시간 보증 기간
8운송에 적합한 포장
우리 고객
인증서
FAQ
국제 처리 시설에서 유럽에서 수입된 장비 (PN16 표준을 따라) 는 종종 미국 표준 (ANSI 클래스 150) 에 따라 설계된 파이프로 연결됩니다. The multi-standard flange hole configuration allows maintenance teams and EPC contractors to mount the exact same expansion joint onto either standard without using expensive custom adapters or modifying pipe flanges.
EPDM나 NBR와 같은 가미되지 않은 고무 화합물은 공격적인 산업 화학물질이나 유기 용매에 노출되면 분해되거나 부풀어 나거나 부드럽게 됩니다.연속적인 PTFE 내부 라인러는 침투 할 수없는 화학 장벽으로 작용합니다., 프로세스 유체는 기계적인 충격 및 진동 흡수 업무를 수행하기 위해 외부 엘라스토머리체를 보호하면서 비활성 플루오플라스틱에만 접촉하도록 보장합니다.
별도의 가스켓이 필요하지 않습니다. 내부 PTFE 라인러는 목을 완전히 뚫고 다 표준 지원 플랜지의 전체 밀폐 표면을 뚫고 튀어나옵니다.이 뒤집은 PTFE 표면은 자신의 전체 커버링으로 사용됩니다화학물질에 내성이 있는 밀착제로, 짝짓기 플랜저에 맞게 모멘트를 가하면 즉각적으로 누출을 방지하는 밀착을 만듭니다.
복합 유닛은 최대16 바 (232 PSI / 1.6 MPa)강력한 반 폭발 안전 비율로 고품질의 엘라스토메르 뒷받침으로 제어되며 연속 작동 프로세스 온도 등급은 최대115°C, 뜨거운 화학 합성 및 전송 라인의 대다수를 수용합니다.
제어 단위 (타이/리미트 바드) 는 고정되지 않은 파이프 시스템 또는 고압 중복용 애플리케이션에 강력하게 권장됩니다.제한 막대기는 갑자기 압력 급증 또는 물 망치 사건 중에 엔지니어링 움직임의 문턱을 초과 확장에서 유연한 발광을 물리적으로 억제, 파이프 관절 분리 방지
